Datos del producto:
|
| Producto: | Módulo de visualización LCD gráfico monocromático 128x64 | Resolución: | 128X64 puntos |
|---|---|---|---|
| Ver Dirección: | A las doce. | Tipo de pantalla LCD: | FSTN, positivo |
| Tipo del polarizador: | Transmisores | Tamaño del módulo: | 49.0L × 38.0W × 2.85H mm |
| Área de visión: | Cubiertas y cubiertas | IC del controlador: | ST7565R |
| Número del pin: | 34 alfileres | Interfaces: | Interfaz MCU 8080 O Interfaz MCU 6800 O Interfaz SPI de 4 líneas |
| Temperatura de funcionamiento: | -20°C a +70°C | Voltado de alimentación: | 3.3V (valor típico) |
| Tiempo de vida: | 40.000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD gráfico monocromático de 128x64,Exhibición gráfica monocromática de FSTN LCD,Exhibición gráfica monocromática del LCD del DIENTE |
||
China Módulo de pantalla LCD gráfico monocromo 128x64 ST7565R FSTN Muestra de COG positiva Introducción del producto

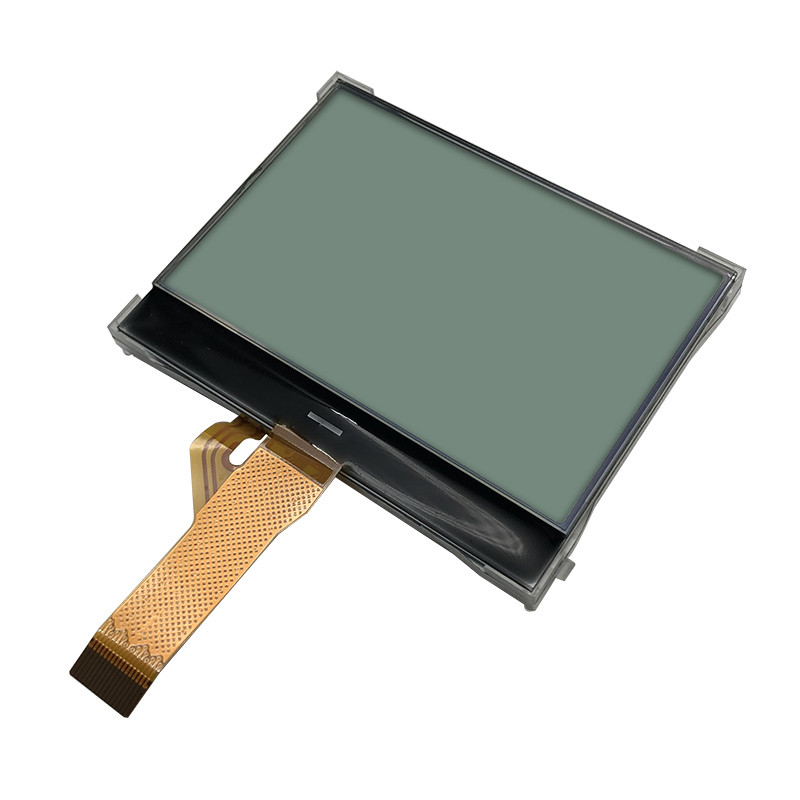

SAEF Technology SFBM12864YBA01 es un módulo LCD de tipo gráfico monocromático 128x64 COG.
| Producto: | Módulo de visualización LCD gráfico monocromático 128x64 | Resolución: | 128x64 puntos |
|---|---|---|---|
| Vea la dirección: | A las doce. | Tipo de pantalla LCD: | FSTN, positivo |
| Tipo de polarizador: | Transmisores | Tamaño del módulo: | 49.0L × 38.0W × 2.85H mm |
| Área de observación: | 46 × 27 mm | Control del conductor: | Se aplicará el procedimiento siguiente: |
| Número del pin: | 34 alfileres | Interfaces: | Interfaz MCU 8080 O Interfaz MCU 6800 O Interfaz SPI de 4 líneas |
| Temperatura de funcionamiento: | -20°C a +70°C | Válvula de alimentación: | 3.3V (valor típico) |
| Tiempo de vida: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
RAM de datos de visualización (DDRAM)
La memoria RAM de datos de visualización almacena datos de píxeles para la pantalla LCD. Es una matriz direccionable de 65 filas por 192 columnas. Cada píxel se puede seleccionar cuando se especifican las direcciones de la página y la columna.Las 65 filas están divididas en 8 páginas (página 0~página 7) de 8 líneas y la 9a página (página 8) con una sola línea (sólo D0)Los datos se escriben en las 8 líneas de cada página directamente a través de D0 a D7.El controlador LCD y la interfaz MPU funcionan de forma independiente, los datos se pueden escribir en la RAM al mismo tiempo que se muestran los datos sin parpadear en la pantalla LCD.
Circuito de dirección de página
Este circuito es para proporcionar una dirección de página para mostrar datos en RAM. Incorpora un registro de direcciones de página de 4 bits cambiado solo por la instrucción Set Page Address.La dirección de la página debe ser establecida antes de acceder al contenido de DDRAM. La dirección de la página 8 es un área de RAM especial para los iconos y los datos de visualización D0 sólo es válido.
Circuito de direcciones de columna
El circuito de direcciones de columnas tiene un contador preestablecido de 8 bits que proporciona la dirección de columna a la RAM de datos de visualización (DDRAM).La dirección de columna especificada se incrementa (+1) con cada acceso de lectura/escritura de datos de visualizaciónEsto permite que los datos de visualización de la MPU se accedan continuamente.Y la bandera MX hace posible invertir la relación entre la dirección de la columna y las salidas SEG. Es necesario reescribir los datos de visualización en DDRAM después de cambiar la configuración de la bandera MX
Consulte la hoja de datos ST7565R.
Preguntas frecuentes:
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo de contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días llegar. También es opcional el envío aéreo y marítimo.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCDs con nuevo pedido para pequeñas cantidades.los repararemos y les enviaremos de nuevo o podemos discutir la solución incluyendo volver a llamar según la situación real.
China Modulo de pantalla LCD gráfico monocromático 128x64 ST7565R FSTN Pantalla de COG positiva Dibujo del producto
(sin luz de fondo)
(con luz de fondo)

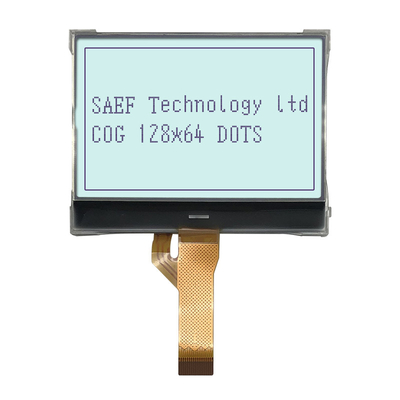

128x64 COG gráfico LCM demostración del producto real
