Datos del producto:
|
| Producto: | Display de siete segmentos LCD | vidrio: | TN/HTN/STN, reflectivo/transflectivo |
|---|---|---|---|
| Condición de conducción: | 1/4 de carga, 1/3 de desviación, 3.3 V | Optica: | 6A las 12:00 (opcional a las 12:00) |
| Esquema de la oscuridad.: | Las demás partidas de las máquinas | Iluminación de fondo: | Personalizable |
| Temperatura de funcionamiento: | -40 °C a +85 °C | Tiempo de respuesta: | 100 ms @ 25°C |
| impresión superficial: | Ninguno (personalizable) | Conector: | PIN de metal |
| Aplicación: | Pantalla delantera del medidor | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD de segmento ODM,Display LCD de segmento de modo reflectante |
||

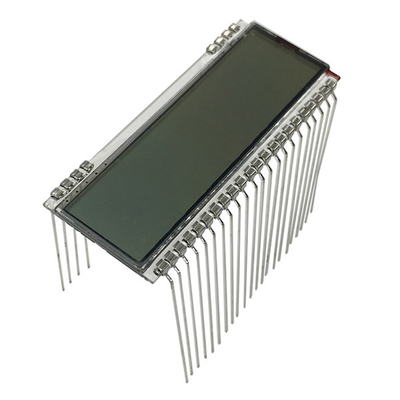

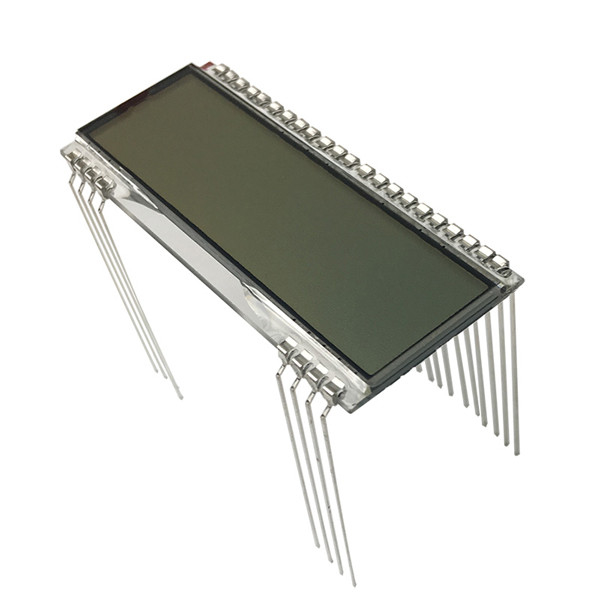

Display de segmento LCD Modo reflectante, TN HTN FSTN Display LCD alfanumérico del medidor Introducción del producto
El medidor LCD siempre se adoptan para mostrar las funciones de medición de parámetros eléctricos como voltaje, corriente, potencia, energía.luz de fondo y señal de intermitencia de voltaje).
El LCD del medidor requiere amplios rangos de temperatura de funcionamiento de -40-85C debido a su entorno de aplicación.
JY4242HP-A presenta las ventajas clave para el LCD del medidor como
| Producto: | Display de siete segmentos LCD | Vidrio: | TN/HTN/STN, reflectivo/transflectivo |
|---|---|---|---|
| Condición de conducción: | 1/4 de carga, 1/3 de desviación, 3.3 V | Optica: | 6A las 12:00 (Optativo a las 12:00) |
| Esquema de la luz: | Con un tamaño de 59x25x2,85 mm | Luz de fondo: | Personalizable |
| Temperatura de funcionamiento: | -40°C a +85°C | Tiempo de respuesta: | 100 ms @ 25°C |
| Impresión de superficie: | Ninguno (personalizable) | Conector: | Pin de metal |
| Aplicación: | Pantalla delantera del medidor | Conformidad: | Conforme con las normas REACH y RoHS |
Las aplicaciones de los lcd de los medidores son las siguientes:
Display de segmento LCD Modo reflectante, TN HTN FSTN Display alfanumérico del medidor de LCD Dibujo del producto
La diferencia entre TN, HTN, STN, FSTN, DSTN, CSTN y TFT
LCD se refiere a la pantalla de cristal líquido, que es un término general para la tecnología de pantalla de cristal líquido.TFT son diferentes clasificaciones de pantalla de cristal líquidoLa diferencia entre ellos radica en la disposición de los cristales líquidos, el ángulo de torsión y el aspecto eléctrico.
La estructura de TN, HTN, STN, FSTN, DSTN y CSTN es básicamente la misma.
TN es generalmente de 90 grados torcido,
HTN es 90 ~ 120 grados de torsión,
El STN es de 180 ~ 270 grados de torsión,
FSTN, DSTN, CSTN son todos STN, sólo porque la apariencia de STN ordinario es generalmente amarillo-verde o azul, mientras que la apariencia de FSTN y DSTN es negro o blanco.
El FSTN es un STN (STN compensado por película) con compensación de película delgada.
DSTN es una estructura de doble STN para lograr una pantalla en blanco y negro.
CSTN es generalmente una estructura FSTN con una estructura de diafragma de filtro de color para lograr la visualización de color.
Los productos de TN pertenecen a la categoría de productos LCM (Módulo LCD), cuyas principales ventajas son el bajo consumo de energía y los abundantes datos de visualización del producto.
Las moléculas de cristal líquido nemático HTN (High Twisted Nematic) se colocan entre dos trozos de vidrio transparente y entre las dos capas de vidrio,la orientación de las moléculas de cristal líquido se desvía en 110 ~ 130 gradosEste tipo de LCD se caracteriza por un alto contraste, un bajo consumo de energía, un bajo voltaje de conducción y un bajo rendimiento dinámico de conducción, pero el ángulo de visión es más amplio que el del tipo TN.
STN (Super Twisted Nematic) es un campo eléctrico que cambia la disposición de las moléculas de cristal líquido que se retorcen originalmente en más de 180 grados para cambiar el estado de rotación óptica,y el campo eléctrico cambia el campo eléctrico por escaneo progresivoTiene la ventaja de un bajo consumo de energía y tiene la mayor ventaja de ahorrar energía.
El principio de visualización de CSTN es agregar un filtro de color a la pantalla de cristal líquido STN monocromática tradicional, y dividir cada píxel en la matriz de pantalla monocromática en tres subpíxeles,y mostrar los tres colores primarios de rojo, verde y azul a través del filtro de color respectivamente, y la imagen en color se puede mostrar.
FSTN (Film+STN), con el fin de mejorar el color de fondo del STN ordinario, se agrega una capa de película de compensación al polarizador para eliminar la dispersión cromática y lograr una pantalla en blanco y negro.CSTN (STN de color), STN de color, sobre la base de la tecnología FSTN, agrega una capa de película de color RGB para lograr la visualización en color, y el número de canales de conducción es generalmente mayor.un STN de doble capa, en la que una capa se utiliza como capa de conducción y la otra capa se utiliza como capa de compensación, pertenece a la tecnología STN en blanco y negro, en comparación con FSTN, la relación de contraste es mayor,y puede compensar la dispersión con la temperatura por sí mismo, para lograr un alto contraste en un amplio rango de temperaturas.
El panel VA es ahora un tipo de panel con más aplicaciones LCD de gama alta, y pertenece a un panel de gran ángulo de visión.7M color y grandes ángulos de visión son la capital de este tipo de panel de posicionamiento de gama alta, pero el precio es también más caro que los paneles TN, los paneles VA se pueden dividir en paneles MVA liderados por Fujitsu y paneles PVA desarrollados por Samsung,de los cuales el último es la herencia y mejora de la primeraLos paneles de tipo VA tienen el mayor contraste en la parte delantera (cara hacia arriba), pero la uniformidad de la pantalla no es lo suficientemente buena, y la deriva de color tiende a ocurrir.y la relación de contraste entre blanco y negro es bastante alta.
Gestión de la calidad
1Política de calidad
Proporcionar una calidad sólida y entregar los productos a tiempo;
Para satisfacer las necesidades de los clientes con la mejora continua
2Política de salud y seguridad en el trabajo
Observar las leyes y reglamentos y prevenir y controlar la contaminación;
Tratar de reducir las emisiones y conservar y utilizar plenamente los recursos;
Mejorar la concienciación sobre la protección del medio ambiente y mejorar continuamente el medio ambiente;
3Medidas adoptadas
Hacer transparente su política de calidad y mejorar la concienciación de los empleados sobre la calidad a través de la formación y la educación;
Al implementar la gestión de la 5S, se hará que las oficinas y los lugares de producción estén ordenados y bien organizados y que los empleados estén bien capacitados;
Se asegurará de que el sistema de garantía de calidad ISO9001 cubra todas las fases que afectan a la calidad de los productos y servicios antes de incorporarlas a la gestión y control reglamentados y de procedimiento;
Bajo la premisa de que se garantiza la calidad, se reducirán los costes de producción, incluida la reducción de los costes de las materias primas, y se mejorará la eficiencia de la producción y la gestión.
¿Por qué elegirnos?
1Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?SAEF puede cumplir con sus requisitos LCD personalizados.
2Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?SAEF puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica..
3Compromisos con la calidad
SAEF está calificado por ISO9001: 2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados globales.pruebas de fiabilidad y de envejecimiento.
4Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
Display de segmento LCD Modo reflectante, TN HTN FSTN Display alfanumérico del medidor de LCD Dibujo del producto
