0.66 pulgadas IIC OLED Display 16 pin con 64x48 píxeles, fuentes blancas y azules Ultra baja potencia OLED Display

0.66 pulgadas IIC OLED Display 16 pin 64x48 píxeles Descripción del producto

Se aplicará el método de evaluación de la calidad de los productos.el módulo OLED tiene el tamaño diagonal de 0,66 pulgadas, está hecho de 64 x 64 píxeles.SFOM066YZ16-6448WB-01 con un mando de PCB con interfaz IIC, elLa placa de PCB es con 16 agujeros de montaje es un método fácil para que los clientes fijen módulos en sus aplicaciones.Se aplicará el método de evaluación de la calidad de los productos.el módulo está integrado con SSD1306 IC; admite interfaz IIC, tarea de conducción 1/64, el voltaje de alimentación para la lógica es de 3.3V ~ 5V, nivel de E/S de 5V a 3V con circuito de conversión,la pantalla con una corriente del 50% de la placa de control es de 80 mA @ 3.3VDD (valor típico). la conexión del módulo es de 7 pines de cabecera, opcional 4 pines de conexión de pines de cabecera.
Este módulo OLED es adecuado para aplicaciones domésticas inteligentes, dispositivos médicos, controles inteligentes, medidores, etc. puede funcionar a temperaturas de -40 °C a +85 °C;


1. Mini pantalla OLED de 0,66 pulgadas con resolución 64X48 y chipset SSD1306
2Consumo de energía muy bajo: iluminación de pantalla completa 0.08w
3Cuatro orificios de montaje para una fácil instalación.
4Tipo de interfaz: IIC (se puede cambiar a SPI)
5Apoya una variedad de chips de control: totalmente compatible con la serie Arduino 51, serie msp430, stm32/2 CSR IC, ETC
6- Voltagem de potencia: CC 3V - 5V

Características:

SAEF Technology es un proveedor profesional de módulos OLED. Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado,Displays gráficos y paneles de visualización OLEDLa estructura mecánica incluye tipos de Chip on Board (COB), Chip on Glass (COG) y TAB (Tape Automated Bonded). Los clientes pueden actualizar las aplicaciones de STN LCD a pantallas OLED fácilmente.Los módulos SAEF OLED presentan todas las ventajas importantes

• Tiempo de respuesta más rápido ️A +25 °C 10 μsec.
• Ángulo de visión ilimitado hasta 175 grados
• Delgado
• Alto brillo
• Con una relación de contraste alta ≤ 10000No se puede.
• Temperatura de funcionamiento amplia -40 °C ~ 80 °C
• Consumo de energía más bajo

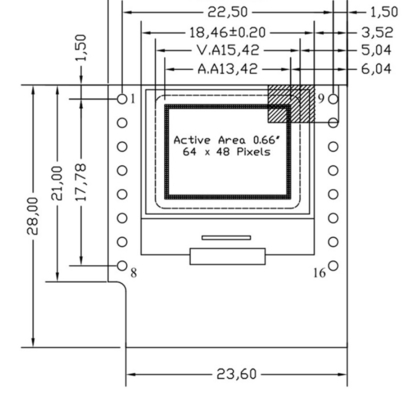

0.66 pulgadas IIC OLED Display 16 pin con 64x48 píxeles, fuentes blancas y azules Ultra baja potencia OLED Display Dibujo del producto

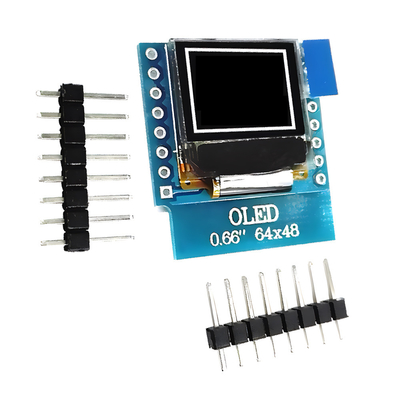

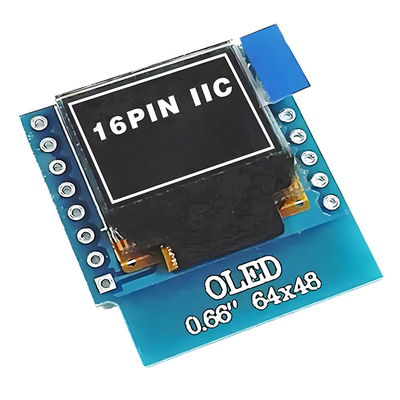

0.66 pulgadas IIC OLED Display 16 pin con 64x48 píxeles, fuentes blancas y azules Ultra baja potencia OLED Display Imagen del producto

Comprender el principio de la pantalla OLED - jugar con varias formas de usar módulos OLED

El módulo OLED tiene cuatro modos de trabajo, a saber, interfaces paralelas 6800 y 8080, modo de interfaz SPI serial de 4 cables y modo de interfaz IIC.La relación entre los ajustes BS1/BS2 y el modo de interfaz del módulo se muestra en el cuadro siguiente.:

La configuración predeterminada del módulo OLED de SAEF Technology es BS0 a GND, BS1 y BS2 a VCC (modo 8080), si desea configurarlo en otros modos,usted necesita para modificar las configuraciones BS0-BS2 con un soldador en la parte posterior del OLED(Cambio de hardware)
Por el esquema, podemos saber que hay un total de 16 pines dibujados, y de las 16 líneas, usamos sólo 15 pines, y uno de ellos está colgando.y quedan 13En diferentes modos, el número de líneas de señal que necesitamos es diferente, en el modo 8080, los 13 son necesarios, uno de los cuales es común, es decir, la línea de restablecimiento RST (RES),que podemos conectar directamente al restablecimiento de la MCU (para confirmar que el método de restablecimiento es el mismo)En el modo IIC, sólo se necesitan 2 líneas.

El modo de trabajo del IIC sólo necesita dos líneas, y el modo de trabajo del IIC es usar dos cables para simular el IIC para obtener datos.

El controlador OLED es SSD1306, es decir: la pantalla desnuda está impulsada por SSD1306, que también es un chip de controlador LED más utilizado.

Memoria de vídeo del módulo OLED
El propio OLED no tiene memoria de vídeo, y su memoria de vídeo depende de SSD1306 para proporcionar.Cada página contiene 128 bytes, un total de 8 páginas, que es exactamente 128 * 64 tamaño de la matriz de puntos.
Sin embargo, debido a que el OLED no puede controlar una matriz de puntos a la vez, sólo puede controlar una matriz de 8 puntos; y es un control de barrido vertical;
Debido a que cada escritura se escribe en bytes, hay un problema, si usamos el modo de escritura única para operar el módulo, entonces, tenemos que escribir 8 puntos a la vez, así que cuando dibujamos un punto,Debemos averiguar el estado actual de cada bit del byte donde se encuentra el punto a establecer (0/1De lo contrario, los datos escritos se sobrescribirán el estado anterior, y el resultado será que algunos puntos que no necesitan ser mostrados se muestran,o los que deberían mostrarse no se muestranEn el modo legible, podemos leer el byte a escribir primero, obtener la situación actual, y luego escribirlo en el gramo después de modificar el bit a ser reescrito,para que no afecte a la situación anteriorSin embargo, esto requiere la capacidad de leer la GRAM, para el modo SPI de 3 o 4 cables, el módulo no admite la lectura, y el modo de lectura> a> escritura también es relativamente lento.
Así que el método que usamos es crear una GRAM OLED (un total de 128 bytes) dentro de la STM32, y en cada modificación, sólo modificar la GRAM en la STM32 (en realidad SRAM), y después de la modificación,escribir el GRAM en el STM32 al GRAM OLED a la vezPor supuesto, este método también tiene desventajas, es decir, para aquellos microcontroladores con SRAM muy pequeño (como la serie 51), es más problemático.
