Datos del producto:
|
| Palabras clave: | 6Tipo de barra TFT de.86 pulgadas | Resolución: | 480x1280 |
|---|---|---|---|
| Interfaz: | Mipi | Las pines: | 40 pines |
| pantalla táctil: | No se puede optar | Luminancia superficial: | 800 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | Dirección de visión: | Todos los ángulos de visión |
| Conexión: | Tipo de conector | Temperatura de funcionamiento.: | – 20℃ a +70℃ |
| El cumplimiento: | Conforme con las normas REACH y RoHS | Certificación: | ISO9001:2015 / ISO14000:2015 |
| Resaltar: | Se aplicarán los siguientes requisitos:,LCD TFT de 800 nits de barra,LCD TFT de barra de grado industrial |
||
Descarga de la hoja de datos
SFTO686XC-7108BN Especificación.pdf
Sobre este artículoSe aplicará a los vehículos de las categorías A y B.
Pantalla LCD TFT de banda de 6,68 pulgadas de grado industrial con una resolución de 480x1280 píxeles y un alto brillo de 800 nits, diseñada para proporcionar una visualización clara en diversas condiciones de iluminación.La siguiente es una introducción detallada del producto:
Especificaciones de la pantalla de visualización:
Tamaño: 6.68 pulgadas, adecuado para aplicaciones industriales con espacio limitado.
Resolución: 480x1280 píxeles, proporcionando una visualización clara de la imagen y el texto, adecuada para ocasiones que requieren una visualización de alta resolución.
Tecnología de visualización
La adopción de la tecnología TFT (Thin Film Transistor) garantiza una respuesta rápida y una pantalla de alto contraste, adecuada para imágenes y videos dinámicos.
Brillo:
El alto brillo de 800 nits garantiza una clara visibilidad en ambientes industriales luminosos o en condiciones exteriores.
El color:
Soporta 16,7 millones de pantallas de color, capaces de presentar colores ricos e imágenes delicadas.
Tipo de interfaz:
Puede proporcionar una interfaz MIPI, que es una interfaz serie de alta velocidad adecuada para conectar dispositivos móviles y módulos de visualización de alto rendimiento.
Ángulo de visión:
Las pantallas LCD TFT de grado industrial suelen tener un ángulo de visión amplio (tipo IPS), lo que garantiza una buena experiencia visual desde diferentes ángulos.
Temperatura de trabajo:
Diseñado para cumplir con los estándares industriales, capaz de un funcionamiento estable en un amplio rango de temperatura de -20 oC a +70 oC y adaptado a diversos entornos adversos.
Durabilidad:
Diseño de alta durabilidad, adecuado para un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana, garantizando estabilidad y fiabilidad a largo plazo.
Escenarios de aplicación:
Apto para diversas aplicaciones industriales y comerciales, como la automatización industrial, el equipo médico, el monitoreo del tráfico, el monitoreo de seguridad, etc.
Servicios personalizados:
De acuerdo con las necesidades del cliente, se pueden proporcionar servicios personalizados, incluidas interfaces específicas, tamaños, brillo, etc.
Esta pantalla LCD TFT de grado industrial de 6,68 pulgadas es una opción ideal para aplicaciones industriales que requieren una visualización clara en varias condiciones de iluminación debido a su alta resolución, alto brillo,y características de ángulo de visión amplio.
Características
| Punto de trabajo | Contenido | Unidad |
| Tipo de pantalla LCD | TFT (también conocido como TFT) | - |
| Color de visualización | 16M | |
| Dirección de visión | Todos los | El reloj |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
| Tamaño del módulo | 66.6*181.0*4.6 | En el caso de los |
| Área activa (W × H) | 60.19 por 160.51 | En el caso de los |
| Número de puntos | 480 × RGB × 1280 | Puntos |
| Voltado de la fuente de alimentación | 3.3 | V. |
| Iluminación de fondo | 12 LED (blanco) | Pcs. |
| Brillo (LCM) | 800 | cd/m2 |
| Transferencia de datos | Impuestos mínimos | - |
| Tipo de conector LCM | AFC30-S40FCC-00: el número de unidades de producción y el número de unidades de producción | 0.5 PITCH 40 pines y más |
| IC del controlador | No incluye: |
Dibujo mecánico
Descripción del pin
| El número de pin. | El símbolo | Función |
| 1 | El GND | En el suelo |
| 2 | D0P | MIPI Entrada del carril de datos 0 (positivo) |
| 3 | D0N | MIPI Entrada del carril de datos 0 (negativo) |
| 4 | El GND | En el suelo |
| 5 | D1P | MIPI Entrada del carril de datos1 (positivo) |
| 6 | D1N | MIPI Entrada del carril de datos1 (negativo) |
| 7 | El GND | En el suelo |
| 8 | El CLKP | Entrada de MIPI CLK (positivo) |
| 9 | Nombre de la empresa | Entrada del MIPI CLK (negativo) |
| 10 | El GND | En el suelo |
| 11 | D2P | MIPI Entrada del carril de datos 2 (positivo) |
| 12 | D2N | Entrada del carril de datos MIPI2 (negativo) |
| 13 | El GND | En el suelo |
| 14 | D3P | MIPI Entrada del carril de datos3 (positivo) |
| 15 | D3N | MIPI Entrada del carril de datos 3 (negativo) |
| 16 y 17 | El GND | En el suelo |
| 18 y 19 | El VCC-1V8 | La fuente de alimentación de la unidad de alimentación de la unidad de alimentación de la unidad de alimentación de la unidad |
| 20 | Se aplicará el método de clasificación de los productos. | No incluido |
| 21 | SDA/NC | No incluido |
| 22 | Las condiciones de los requisitos de seguridad de los vehículos | No incluido |
| 23 | BIST/NC (en inglés) | No incluido |
| 24 | RSTB | Pin de reinicio global. activa baja para entrar en estado de reinicio. sugiero conectar con un circuito de reinicio RC para estabilidad. normalmente tira alto. |
| 25 | Se trata de la siguiente: | No incluido |
| 26 | AVDD/NC: el valor de las emisiones | No incluido |
| 27 | El GND | En el suelo |
| 28 a 29 | - ¿ Qué? | Luz de fondo LED |
| 30 | El GND | En el suelo |
| 31 | VGL/NC | No incluido |
| 32 a 33 años | El GND | En el suelo |
| 34 | VGH/NC | No incluido |
| Entre los 35 y 36 | A. No | Potencia de luz de fondo LED |
| 38 y 39 | VDD-3V3 | Fuente de alimentación (de 3,3 a 3,6 V) |
| 40 | VCOM/NC | No incluido |
Calificaciones máximas absolutas
| Parámetro | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Fuente de alimentación | VDD | Ta=25°C | - | 3.3 | - | V. |
| Puerta en la tensión de la fuente de alimentación | VGH | - | 15 | - | V. | |
| Válvula de apagado de la fuente de alimentación | VGL | - | - 11 años | - | V. |
Características eléctricas ((Vss=0V,Ta=25°C)
| Parámetro | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
| Fuente de alimentación | VDD | Ta=25°C | - | 3.3 | 3.6 | V. | |
| Fuente de alimentación | CICV | Ta=25°C | - | 1.8 | - | V. | |
| Voltado de entrada | - ¿Qué quieres decir? | VIH | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono | 0.8VIOVCC | - | VIOVCC | V. |
| - ¿Por qué no? | VIL | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono | 0 | - | 0.2VIOVCC | V. | |
Especificación de la luz de fondo LED ((VSS=0V,Ta=25°C)
| Punto de trabajo | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
| Tensión de alimentación | - | - | - | 9.6 | - | V. | |
| Corriente de suministro | Si es | - | - | 240 | - | - ¿Qué es? | |
| Corriente hacia adelante | Es normal. | - ¿Qué es eso? | Serie de 3 fichas x 4 | - | - | - ¿Qué es? | |
| Disminución de luz | Pd | - | - | - | |||
| El LED LIFE | - | - | 40000 | - | - | Las horas | |

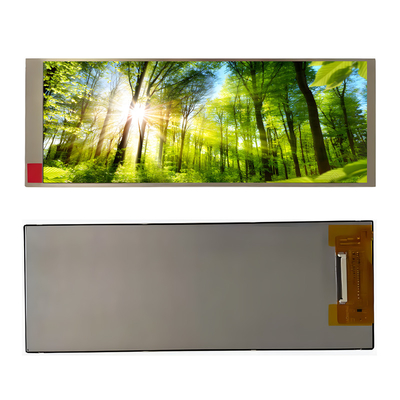

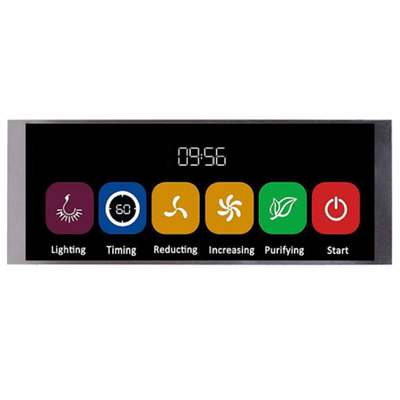

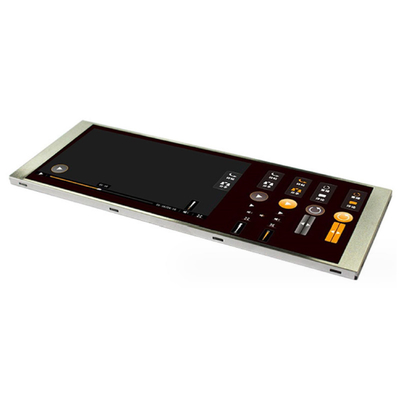

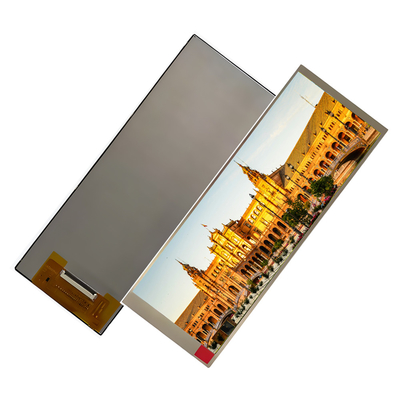

Imagen del producto
Instalaciones de fábrica y certificados
