Datos del producto:
|
| Producto: | Exhibición del LCD del segmento | Modo de muestra: | Positivo / negativo, reflectivo / reflectivo |
|---|---|---|---|
| Condición de conducción: | 1/8 de derecho o personalizado | Voltado de funcionamiento: | 3,0 v |
| Optica: | 6:00 | Tipo de pantalla: | Transflectivo / Reflectivo / Transmisor |
| Tamaño: | Personalizable | Iluminación de fondo: | Blanco / ámbar / azul / amarillo |
| temperatura de funcionamiento: | -30°C a +80°C | Temperatura de almacenamiento.: | -35°C a +85°C |
| Conexión: | conexión de pines metálicos | espacio de puntos: | 0.1 mm |
| Tiempo de respuesta: | 0,1 ms | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | ST7035 Pantalla LCD de segmento,Display LCD de segmento negativo personalizado,HT1621 Pantalla LCD de segmento |
||
HT1621 Modulo de pantalla LCD de segmento de controlador, pantalla LCD de segmento de personalización con luz de fondo
Echemos un vistazo a las características de la pantalla LCD de 1621 segmentos
* Tensión de funcionamiento 2.4 - 5.2V * Oscilador RC incorporado de 256KHz
* Se puede conectar chip externo de 32KHz o entrada de fuente de frecuencia de 256KHz
* Seleccionable 1/2bais o 1/3bais sesgo y ciclo de trabajo de 1/2duty, 1/3duty, 1/4duty
* Fuente de frecuencia de base de tiempo en el chip
* El timbre se puede seleccionar con dos frecuencias
* Generador de base de tiempo incorporado y temporizador WDT
* Salida de desbordamiento del temporizador de base de tiempo o vigilante
* Ocho fuentes de reloj de base de tiempo/tiempo de vigilancia
* Un controlador LCD de 32segX 4com con memoria RAM de pantalla 32X de 4 bits incorporada
* Interfaz serial de cuatro cables /CS, DATA, WR, RD, generalmente no utilizada por RD
* La frecuencia de la unidad LCD en el chip no es ajustable a 64 Hz
* Características de configuración del software: modo de datos y modo de comando dos comandos
* Se proporcionan pines VLCD para ajustar el voltaje de funcionamiento de la pantalla LCD (ajuste de contraste)
Correspondencia de la tabla lógica LCD
La RAM de HT1621 corresponde a la tabla lógica en la figura anterior.
HT1621 corresponde a 32 direcciones y cada dirección corresponde a 4 datos COM
Por ejemplo, si se escribe una dirección 0 a 0X08 T1 de SGE0 se enciende
Escribir 0X01 corresponde a la luz 1F de SGE0
Escribir 0X02 1G brillo correspondiente a SGE0
Escribir 0X07 1E, 1G, y 1F de SGE0 se encienden juntos
Escribir 0X0F Todos los 1E, 1G, 1F, y T1 de SGE0 son brillantes
HT1621 puede escribirse consecutivamente, y es mejor escribir dos direcciones a la vez, para que sea fácil hacer una tabla de mesa, y es fácil escribir.
Por ejemplo, las dos primeras direcciones se escriben 0XF7 correspondiente a SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B y 1A están todas iluminadas, de modo que se muestra un carácter completo "8".
Para hacer la pantalla LCD, estas instrucciones deben escribirse en la inicialización del IC.
En primer lugar, vamos a entender lo que son las instrucciones y lo que los datos son
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Los tres primeros dígitos de 100 son los bits de bandera de la instrucción, y los últimos 9 bits son los valores de la instrucción
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Los tres primeros dígitos 101 son los bits de bandera de los datos, y los últimos 8 bits son los datos
Es decir, ver los primeros tres dígitos de 100 representa la instrucción, y ver los primeros tres dígitos de 101 representa los datos
| Producto: | HT1621 LCD del segmento del controlador | Modo de visualización | Positivo / negativo, reflectivo / reflectivo |
|---|---|---|---|
| Condición de conducción: | 1/8 Impuesto o personalizado | Voltado de funcionamiento: | 3.0 V |
| Optica: | 6:00 o cuotable | Tipo de pantalla: | Transflectivo / Reflectivo / Transmisor |
| Tamaño: | Personalizable | Luz de fondo: | Blanco / ámbar / azul / amarillo |
| Temperatura de funcionamiento: | -30°C a +80°C | Temperatura de almacenamiento: | -35°C a +85°C |
| Conexión: | Conexión de pines metálicos | Espacio de puntos: | 0.1 mm |
| Tiempo de respuesta: | 0.1 ms | Conformidad: | Conforme con las normas REACH y RoHS |

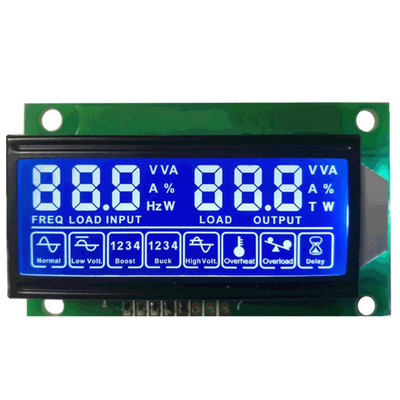

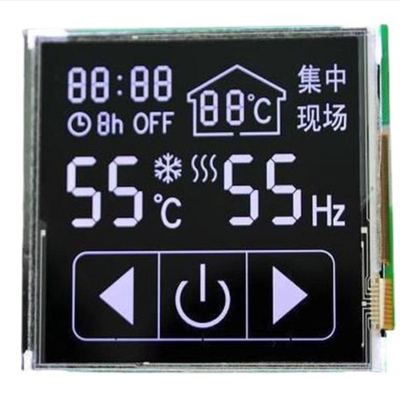

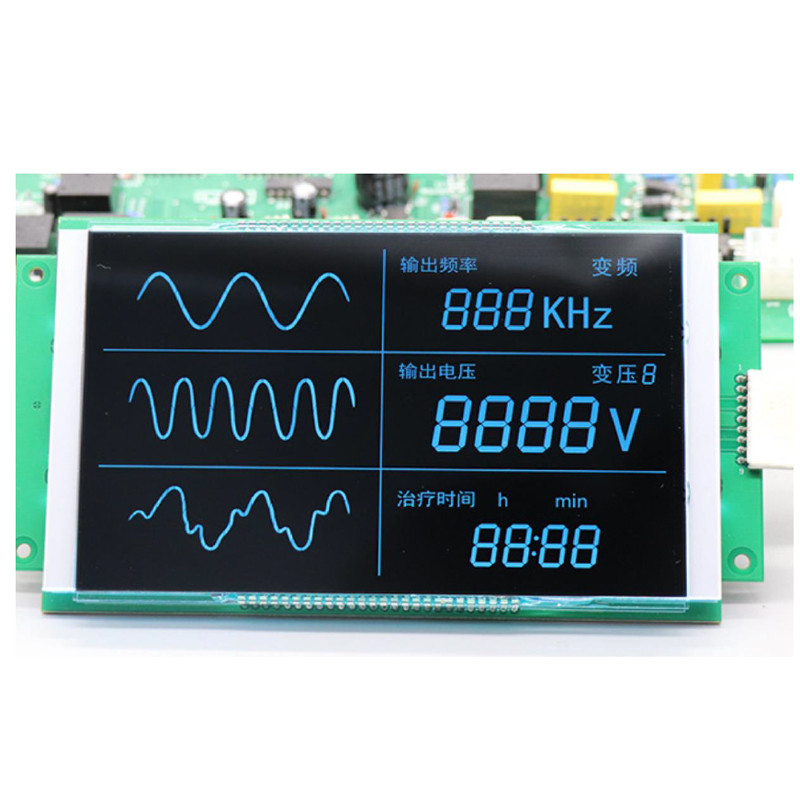

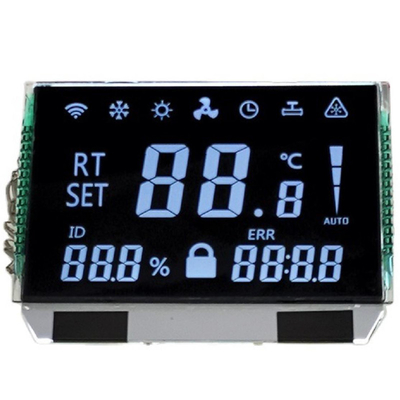

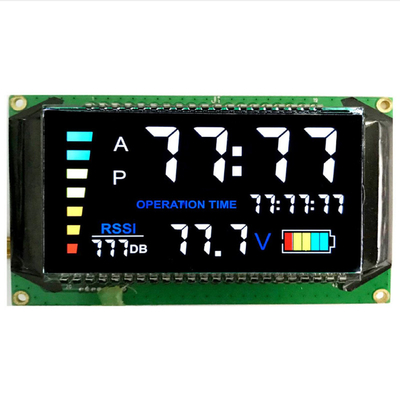

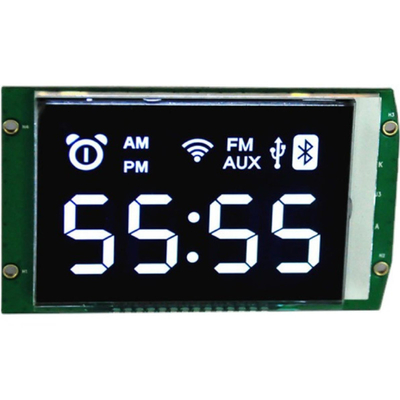

Display LCD de segmento negativo VATN personalizado con controlador HT1621 ST7035 Imágenes del producto
Instalaciones de fábrica y certificados
¿Por qué elegirnos?
1. Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?SAEF puede cumplir con sus requisitos LCD personalizados.
2.Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?SAEF puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica..
3.Compromiso con la fiabilidad de la calidad
SAEF está calificado por ISO9001: 2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados globales.pruebas de fiabilidad y de envejecimiento.
4.Aprovisionamiento a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
Palabras clave de búsqueda: TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, medidores de temperatura y humedad LCD, balanzas electrónicas LCD, multiméter LCD, medidor inteligente LCD, medidor de agua LCD,LCD del contador de gas, LCD del contador de efectivo, LCD de la caja registradora, LCD de las máquinas de almacenamiento, LCD del teléfono, LCD del walkie-talkie, LCD del masajista, LCD de la cinta de correr, LCD del medidor de grasa, LCD del aire acondicionado, LCD de audio.LCD del horno de microondas. control remoto LCD, máquina de aprendizaje LCD, diccionario electrónico LCD, MP3 LCD, computadora, panel de control LCD, máquina de reabastecimiento CNC LCD, ordenador industrial LCD, consola de juegos LCD,LCD de calendario perpetuo, LCD de reloj, LCD de instrumentación, LCD de máquina de salud, LCD de termostato, LCD de electrodomésticos, LCD de ascensor, LCD para ascensor.
