Datos del producto:
|
| Producto: | 3Display TFT circular de 0,4 pulgadas | Resolución: | 800x800 píxeles |
|---|---|---|---|
| Interfaz: | Impuestos mínimos | Dirección de visión: | Ángulo de visión completo del IPS |
| pantalla táctil: | Panel táctil capacitivo (CTP) opcional | IC del controlador: | Se trata de la FL7707. |
| Controlador CTP: | Se aplican los siguientes requisitos: | Número del pin: | 30 pines |
| Conexión: | ZIF | Luminancia superficial: | 1000 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | Top:: | -20°C a +70°C |
| ¿ Qué pasa?: | -30°C a +80°C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 3Display LCD circular de 4 pulgadas,Display redondo de grado automotriz,Display LCD circular de 800x800 píxeles |
||
3.4 pulgadas de pantalla LCD TFT redonda 800x800 píxeles para aplicaciones automotrices Introducción del producto
El SFTO340XC-7093A-CT es un módulo de pantalla LCD TFT redondo de 3.4 pulgadas y 800x800.La tensión de alimentación (VCC) para conducir el panel LCD es de 2.6V a 3.3V. Este TFT tipo IPS-LCD de 3,4 pulgadas puede operar a temperaturas que van desde -20 °C a +70 °C; Su temperatura de almacenamiento está entre -30 °C y +80 °C.
La pantalla LCD TFT de 3,4 pulgadas es un pequeño módulo de visualización adecuado para una variedad de aplicaciones, incluyendo
Dispositivos de Internet de las Cosas (IoT): adecuados para la integración en dispositivos de IoT como sistemas domésticos inteligentes y sistemas de control industrial.
Dispositivos médicos: Ideal para su uso en desfibriladores portátiles, bombas de insulina y otros dispositivos médicos de monitoreo y diagnóstico.
Automatización industrial: Perfecto para su implementación en sistemas de control de máquinas, sistemas de control de procesos y sistemas de monitoreo dentro de la automatización industrial.
Juegos: Bien adaptado para la integración en aplicaciones de juegos como las consolas de juegos portátiles.
Estas aplicaciones representan solo algunos ejemplos de los diversos usos potenciales de una pantalla TFT de 3,4 pulgadas.El uso específico dependerá de los requisitos del producto y de las características y prestaciones deseadas de la pantalla.
Características
Información sobre el producto
| Producto: | 3Display TFT circular de 4 pulgadas |
| Resolución: | 800x800 píxeles |
| Interfaz: | Impuestos mínimos |
| Dirección de visión: | Ángulo de visión completo del IPS |
| Control del conductor: | No incluye: |
| Número de pin: | 30 pines |
| Luminancia de la superficie: | 1000 Cd/m2 (nits) |
| Pantalla táctil: | Panel táctil capacitivo (CTP) opcional |
| Controlador de CTP: | Se aplican las siguientes condiciones: |
| En la parte superior: | -20°C a +70°C |
| ¿ Qué pasa? | -30°C a +80°C |
| Conexión: | ZIF |
| Duración del LED: | 40000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
3Display LCD TFT redondo de.4 pulgadas de 800x800 píxeles para el dibujo de productos de aplicaciones automotrices
Definición del pin
Pin1 Anodo LED LEDA
Pin2 LEDK1 Cátodo LED
Pin3 LEDK2 Cátodo LED
Pin4 VCI Fuente de alimentación 2,8 ~ 3,3 V
Pin5 IOVCC Fuente de alimentación 1.8V-2.0V
Las señales de reinicio LCM de pin6 RESET
Pin7 TE Producción de efecto de desgarro
Pin8 PWM La salida de frecuencia PWM para el control del controlador LCD.
Pin9 GND En el terreno
Las señales de datos DSI-D0+ de Pin10 D0P
Las señales de datos de pin11 D0N DSI-D0
Pin12 GND En el terreno
Las señales de datos DSI-D1+ de Pin13 D1P
Las señales de datos de pin 14 D1N DSI-D1
Pin15 GND En el terreno
Pin16 CLKP DSI-Reloj+
Pin17 CLKN DSI-Reloj
Pin18 GND En el terreno
Las señales de datos DSI-D2+ de Pin19 D2P
Las señales de datos DSI-D2 con pin20 D2N
Pin21 GND En el terreno
Las señales de datos DSI-D3+
Las señales de datos de pin23 D3N DSI-D4
Pin24 GND En el terreno
Pin25 TP_INT Toque interrumpido
Pin26 TP_SDA Toque de la señal de datos IIC
Pin27 TP_SCL Señal de reloj IIC táctil
Pin28 TP_RESET Señal de restablecimiento táctil
Pin29 TP_VCI Toque Fuente de alimentación
Pin30 TP_IOVCC Toque Fuente de alimentación

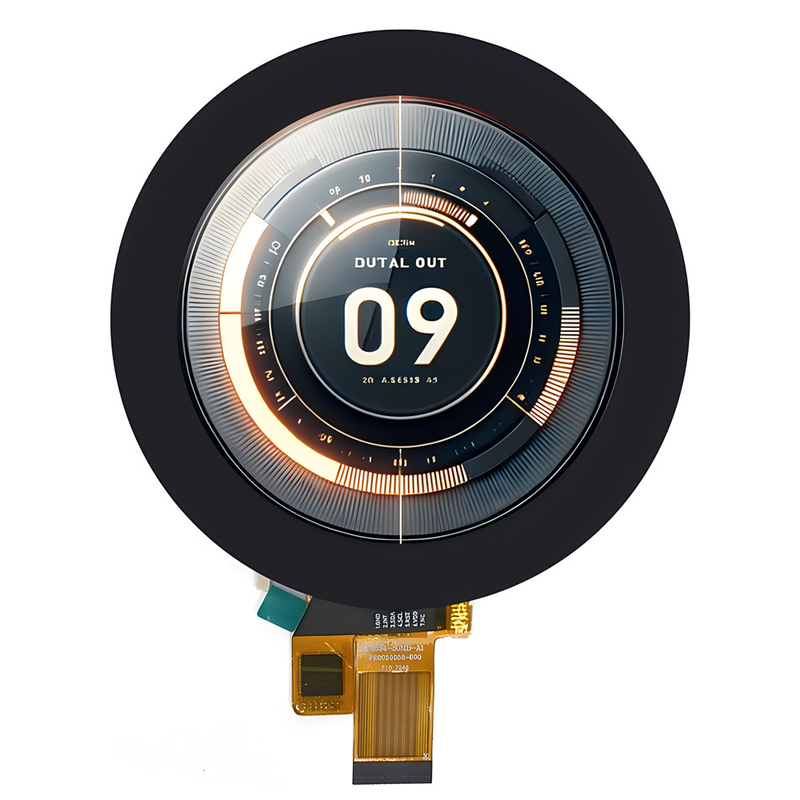

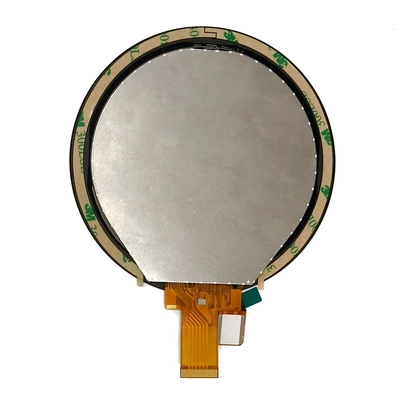

3Display LCD TFT redondo de.4 pulgadas de 800x800 píxeles para aplicaciones automotrices Imagen del producto
