Datos del producto:
|
| Producto: | Pantalla LCD en modo azul | Modo de muestra: | TRANSMISIVO NEGATIVO |
|---|---|---|---|
| Condición de conducción: | 1/8 de derecho o personalizado | Voltado de funcionamiento: | 3.0 V o personalizable |
| La óptica: | 6:00 | Tipo de pantalla: | STN |
| Tamaño: | Personalizable | Iluminación de fondo: | Blanco / ámbar / azul / amarillo |
| Temperatura de funcionamiento: | -30°C a +80°C | Temperatura de almacenamiento.: | -35°C a +85°C |
| Conexión: | conexión de pines metálicos | espacio de puntos: | 0,1 milímetros |
| Tiempo de respuesta: | 0,1 ms | El cumplimiento: | ALCANCE y RoHS obedientes |
| Resaltar: | Panel LCD STN personalizado |
||
Panel LCD STN personalizado, modo azul STN / fondo de caracteres blancos / pantalla de fuentes, conexión de pines metálicos
Características del producto:
| Producto: | Pantalla LCD de modo azul personalizada STN | Modo de visualización | Transmisor negativo |
|---|---|---|---|
| Condición de conducción: | 1/8 Impuesto o personalizado | Voltado de funcionamiento: | 3.0 V o personalizable |
| Optica: | 6:00 | Tipo de pantalla: | Número STN |
| Tamaño: | Personalizable | Luz de fondo: | Blanco / ámbar / azul / amarillo |
| Temperatura de funcionamiento: | -30°C a +80°C | Temperatura de almacenamiento: | -35°C a +85°C |
| Conexión: | Conexión de pines metálicos | Espacio de puntos: | 0.1 mm |
| Tiempo de respuesta: | 0.1 ms | Conformidad: | Conforme con las normas REACH y RoHS |
Principios de la tecnología STN
El principio de visualización del tipo STN es similar al de TN, excepto que la molécula de cristal líquido con el efecto del campo nemático torsional TN gira la luz incidente en 90 grados,mientras que el efecto de campo nemático supertorsional STN gira la luz incidente en 180 ~ 270 gradosDebe tenerse en cuenta aquí que el propio TN LCD sólo tiene dos situaciones de luz y oscuridad (o blanco y negro), y no hay manera de cambiar el color.si se añade un filtro de color a la pantalla de cristal líquido STN monocromática tradicional, y cualquier píxel de la matriz de visualización monocromática (píxel) se divide en tres subpíxeles, los colores primarios rojo, verde y azul se muestran a través del filtro de color,y luego los colores del modo de color completo también se puede mostrar a través de la armonía de las tres proporciones de color primariaAdemás, las pantallas LCD de tipo TN tienen un tamaño de pantalla más pequeño, pero la tecnología mejorada de STN puede compensar la falta de contraste.
Estructura del STN-LCD
La estructura interna del módulo de pantalla a color STN-LCD, cuya parte superior es una pantalla LCD compuesta por polarizador, vidrio y cristal líquido,y la parte inferior es un LED blanco y un panel de retroiluminación, que también incluye el circuito integrado del controlador LCD y un regulador de baja caída (LDO) que proporciona una fuente de alimentación estable para el circuito integrado del controlador LCD, dos a ocho LEDs blancos y un circuito integrado del regulador de impulso accionado por LED.
La forma en que se maneja la pantalla LCD
el método simple de accionamiento por matriz está compuesto por electrodos verticales y horizontales, la parte a conducir se controla por el voltaje horizontal,y los electrodos verticales son responsables de conducir las moléculas de cristal líquidoEn las pantallas LCD de tipo TN y STN, el método de electrodo de accionamiento puro utilizado es un accionamiento transversal de los ejes X y Y, por lo que si la parte de la pantalla se hace cada vez más grande,el tiempo de reacción del electrodo central puede ser relativamente largoY para hacer que la pantalla de visualización consistente, la velocidad general se ralentizará.el usuario sentirá la pantalla parpadeando y saltandoPor lo tanto, los monitores LCD tempranos tenían ciertas limitaciones de tamaño, y los monitores LCD más antiguos tenían una mayor velocidad de visualización.y no eran adecuados para ver películas o jugar juegos en 3D.
La matriz activa es impulsada por un conjunto de electrodos para cada elemento, que es un poco como un bucle DRAM, y el voltaje se escanea (o se carga en un cierto momento) para representar el estado de cada elemento.Con el fin de mejorar esta situación, la tecnología de visualización de cristal líquido fue impulsada más tarde por una dirección de matriz activa,que es un dispositivo ideal para lograr un efecto de visualización de cristal líquido de alta densidad de datos con una resolución extremadamente altaEl método consiste en utilizar un electrodo de transistor de silicio hecho de tecnología de película delgada, y utilizar el método de escaneo para seleccionar cualquier punto de visualización (píxel) para encender y apagar.la función no lineal de los transistores de película delgada se utiliza para reemplazar la función no lineal de los cristales líquidosEn la pantalla de cristal líquido tipo TFT, el vidrio conductor se dibuja sobre la pequeña línea en forma de red,y los electrodos son interruptores de matriz dispuestos por transistores de película delgada, y hay una caja de control en la intersección de cada línea, aunque la señal de conducción se escanea rápidamente en cada punto de visualización,pero sólo el punto de visualización seleccionado en la matriz del transistor en el electrodo recibe suficiente voltaje para conducir la molécula de cristal líquido, de modo que el eje molecular del cristal líquido se convierte en un contraste "brillante", y el punto de visualización que no se selecciona es naturalmente el contraste "oscuro".evita la dependencia de la función de visualización de la capacidad del efecto de campo eléctrico de cristal líquido.

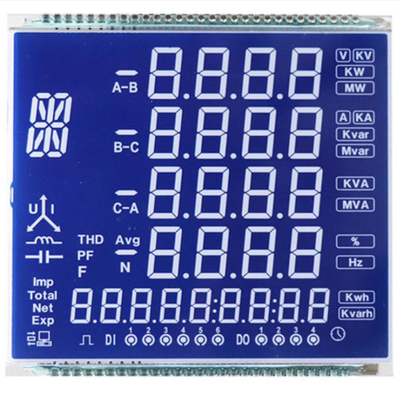

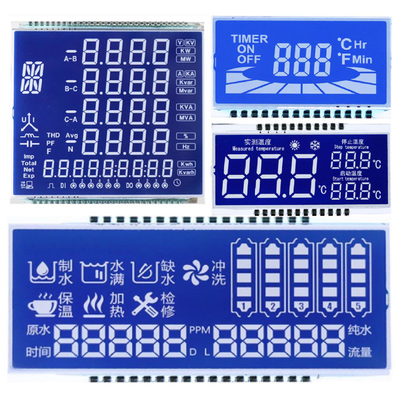

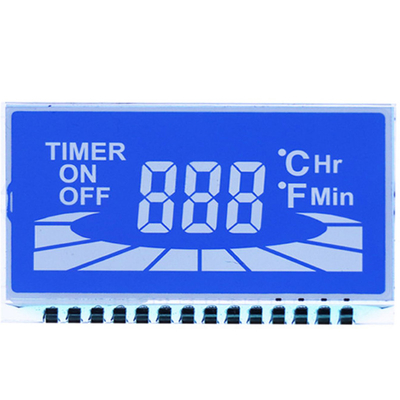

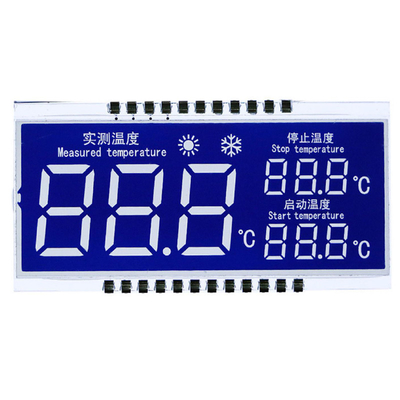

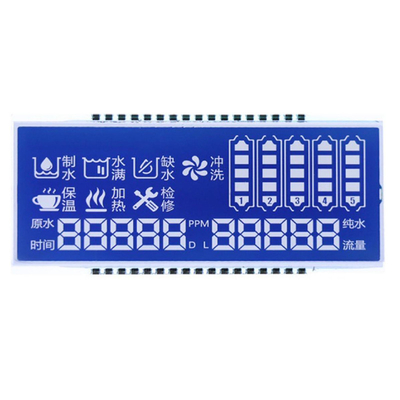

Panel LCD STN personalizado, Modo azul STN/Fondo de caracteres blancos/Display de fuentes, Imagen del producto de conexión de pines metálicos
