1Modulo de pantalla AMOLED de 27 pulgadas UG-2896GDEAF11 SSD1351 Controlador 128x96 Matriz pasiva 30 pines Conexión ZIF para dispositivo médico

1.27 pulgadas AMOLED UG-2896GDEAF11 SSD1351 controlador 128x96 Matriz pasiva 30 pines conexión ZIF para dispositivo médico  Descripción del producto

El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.UG-2896GDEAF11 pantalla OLED está hecho de 128 RGB x 96 puntos individualesEste módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es la interfaz SPI, Parallel e I2C predeterminada.

El tamaño del área activa es de 1,27 ′′ diagonal con una dimensión del módulo de 33,70 × 26,90 × 1,60 (mm), la dimensión del área activa de 25,708 × 19,28 (mm).La pantalla OLED de 27 pulgadas tiene integrado el IC SSD1351 y cuenta con una alta relación de contraste 20,000: 1. el voltaje de suministro lógico oscila entre 1.65V-3.5V, el valor típico es de 3V. Es ideal para la aplicación como dispositivo médico, sistema POS, artículos blancos, aplicaciones domésticas,instrumento industrial, automatización, sistemas de visualización de audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles, pantallas dinámicas de información, etc.

Características:

La tensión de alimentación para el funcionamiento ((VDD ): -0,3- 4 V
Voltado de alimentación para los pines de E/S ((VDDIO): -0,3 - 4 V
Voltado de alimentación para la pantalla ((VDDH): -0,3 - 15 V
Tiempo de vida útil (80 cd/m2): 10.000 horas

> Todas las tensiones anteriores se basan en VSS = 0V.

> Cuando este módulo se utilice más allá de los valores máximos absolutos anteriores, puede producirse una rotura permanente del módulo.es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y puede deteriorarse su fiabilidad.

> Los rangos de temperatura definidos no incluyen el polarizador.

> VCC = 14.0V, Ta = 25°C, 50% tablero de ajedrez. La configuración del software sigue la sección 4.5 Iniciación. El final de vida se especifica como el 50% del brillo inicial alcanzado.La duración media de funcionamiento a temperatura ambiente se estima mediante el funcionamiento acelerado en condiciones de alta temperatura..

1.27 pulgadas AMOLED UG-2896GDEAF11 SSD1351 controlador 128x96 Matriz pasiva 30 pines conexión ZIF para dispositivo médico ProductoDibujo

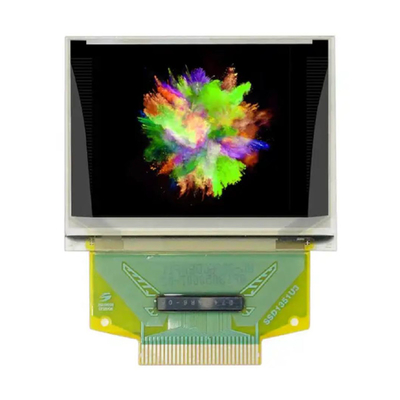

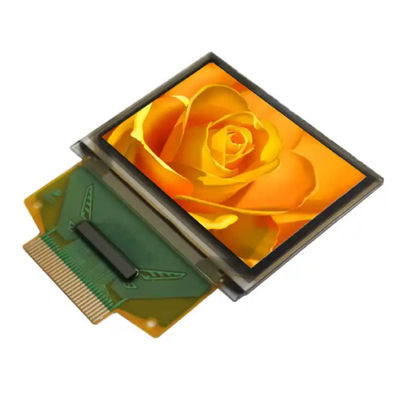

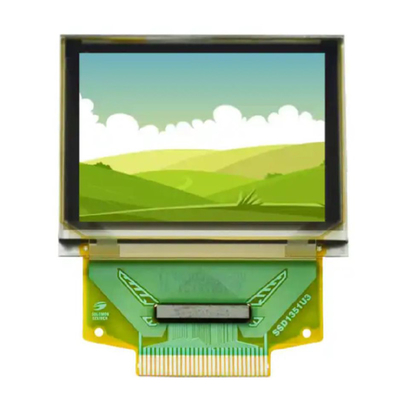

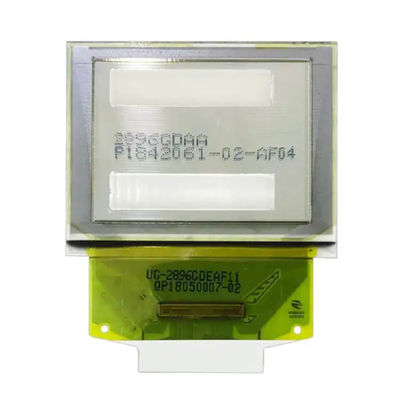

1.27 pulgadas AMOLED UG-2896GDEAF11 SSD1351 controlador 128x96 Matriz pasiva 30 pines conexión ZIF para dispositivo médico ProductoImagen

Diseño de las precauciones para el módulo de visualización OEL

1) Las posiciones máximas absolutas son las posiciones que no pueden superarse para el módulo de visualización OEL, y si se superan estos valores, puede producirse un daño del panel.
2) Para evitar el mal funcionamiento causado por el ruido, se debe atender a las especificaciones VIL y VIH y, al mismo tiempo, hacer que el cable de la línea de señal sea lo más corto posible.
3) Se recomienda instalar en el circuito de alimentación (VDD) una unidad de prevención del exceso de corriente (fusiles, etc.) (valor recomendado: 0,5A).
4) Preste la debida atención para evitar que se produzca interferencia acústica mutua con los dispositivos vecinos.
5) En lo que respecta a la EMI, tomar las medidas necesarias en el lado del equipo básicamente.
6) Al sujetar el módulo de visualización OEL, sujetar la sección externa de la carcasa de plástico.
7) Si el suministro de energía al módulo de visualización OEL se apaga por la fuerza por errores tales como la extracción de la batería principal mientras el panel de visualización OEL está en funcionamiento,No podemos garantizar la calidad de este módulo de visualización OEL.
8) El potencial eléctrico que se debe conectar a la cara trasera del chip de IC debe ser el siguiente: SSD1333
* La conexión (contacto) con cualquier otro potencial que no sea el anterior puede conducir a la ruptura del IC.


Tecnología de conductores AMOLED

A diferencia de PMOLED, AMOLED está dispuesto con 2 transistores y 1 condensador (es decir, 2T1C) en cada unidad de píxeles, que es el método de circuito de accionamiento de píxeles más básico de AMOLED,Considerando la compensación de rendimiento como la uniformidad de brilloCada píxel de la unidad activa está equipado con un transistor de película delgada con una función de conmutación.y cada píxel está equipado con un condensador de almacenamiento de cargaEl circuito de conducción de la matriz activa está oculto en la pantalla.lo que facilita la integración y miniaturizaciónAdemás, debido a que se resuelve el problema de conexión entre el circuito de accionamiento periférico y la pantalla, el rendimiento y la fiabilidad mejoran hasta cierto punto.La característica destacada del controlador activo es que el circuito de accionamiento de corriente constante está integrado en la pantalla, y cada píxel emisor de luz corresponde a su transistor de película delgada para la dirección de la matriz, y el controlador emisor de luz incluye el transistor de película delgada, el condensador de almacenamiento de carga, etc.

El accionamiento activo es un modo de accionamiento estático, con un efecto de almacenamiento, y puede ser accionado con una carga del 100%, que no está limitada por el número de electrodos de escaneo,y se puede ajustar selectivamente para cada píxel de forma independiente, sin el problema del ciclo de trabajo, y es fácil de lograr un alto brillo y una alta resolución.El conductor activo puede ajustar de forma independiente la escala de grises de los píxeles rojos y azules con bajo brilloLos dispositivos de visualización OLED tienen características de diodo, por lo que en principio son unidades de CC unidireccionales.debido al grosor de la película orgánica emisora de luz en el rango de nanómetros, el tamaño de la zona emisora de luz es generalmente superior a 100 micras, y el dispositivo tiene características capacitivas obvias.muchos circuitos de accionamiento adoptan el modo de accionamiento de corriente constante hacia adelante y voltaje constante inverso.

En el producto real, una variedad de factores que afectan a la calidad de imagen de AMOLED son más complejos, algunos son un determinado factor desempeña un papel principal, algunos pueden ser el resultado de una variedad de factores,para los factores que conducen al deterioro de la calidad de imagen AMOLED, la industria ha estudiado una variedad de tecnologías de compensación de accionamiento y el circuito de compensación correspondiente, que se pueden dividir aproximadamente en el método de compensación de voltaje,método de compensación actual, método de compensación de la unidad digital, método de compensación externa, etc. en comparación con la tecnología de proceso y la tecnología de equipos para mejorar el deterioro de la calidad de la imagen AMOLED,los medios de mejora del circuito son más eficientesLa tecnología de compensación del conductor es el punto clave y difícil del conductor AMOLED, y también es la característica especial del conductor AMOLED en comparación con el conductor TFT LCD.
