0.96 pulgadas SSD1306 controlador 7 pines Fuentes blancas y azules SPI OLED pantalla 128x64 3V PMOLED

0.96 pulgadas SSD1306 Controlador de 7 pines Fuentes blancas y azules SPI OLED Display 128x64 3V PMOLED Descripción del producto

El modelo SFOM096YZ7-12864WB-01 es el elemento de extensión de SF-OS096YZ7-12864WB-01 que tiene una placa de PCB en el módulo; tiene un tamaño diagonal de 0.96 pulgadas, hecho de 128x64 píxeles.Esta placa de PCB con cuatro agujeros de montaje es un método fácil para los clientes para fijar módulos en sus aplicaciones. El módulo SFOM096YZ7-12864WB-01 está integrado con SSD1306 IC; admite interfaz SPI de 4 cables; interfaz I2C opcional, tarea de conducción 1/64, el voltaje de alimentación para la lógica es de 3.3V ~ 5V,Nivel de E/S de 5V a 3V con circuito de conversión, la pantalla con una corriente del 50% de la placa de control es de 80mA @ 3.3VDD (valor típico). La conexión del módulo es de 7 pines de cabecera, conexión opcional de 4 pines de cabecera.
Este módulo OLED es adecuado para aplicaciones domésticas inteligentes, dispositivos médicos, controles inteligentes, medidores, etc. puede funcionar a temperaturas de -40 °C a +85 °C;

1. Mini pantalla OLED de 0,96 pulgadas con resolución 128X64 y chipset SSD1306
2Consumo de energía muy bajo: iluminación de pantalla completa 0.08w
3Cuatro orificios de montaje para una fácil instalación.
4Tipo de interfaz: SPI (puede cambiarse a IIC)
5Apoya una variedad de chips de control: totalmente compatible con la serie Arduino 51, serie msp430, stm32/2 CSR IC, ETC
6- Voltagem de potencia: CC 3V - 5V


Características:


SAEF Technology es un proveedor profesional de módulos OLED. Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado,Displays gráficos y paneles de visualización OLEDLa estructura mecánica incluye tipos de Chip on Board (COB), Chip on Glass (COG) y TAB (Tape Automated Bonded). Los clientes pueden actualizar las aplicaciones de STN LCD a pantallas OLED fácilmente.Los módulos SAEF OLED presentan todas las ventajas importantes

• Tiempo de respuesta más rápido ️A +25 °C 10 μsec.
• Ángulo de visión ilimitado hasta 175 grados
• Delgado
• Alto brillo
• Con una relación de contraste alta ≤ 10000No se puede.
• Temperatura de funcionamiento amplia -40 °C ~ 80 °C
• Consumo de energía más bajo

0.96 pulgadas SSD1306 Controlador 7 pines Fuentes blancas y azules SPI OLED Display 128x64 3V PMOLED Dibujo del producto

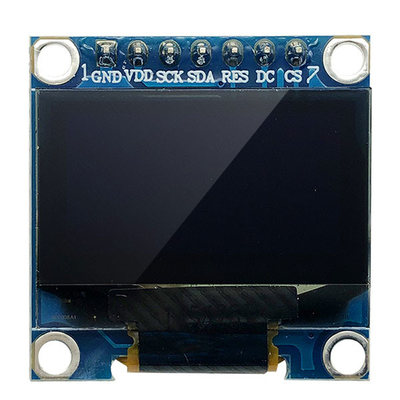

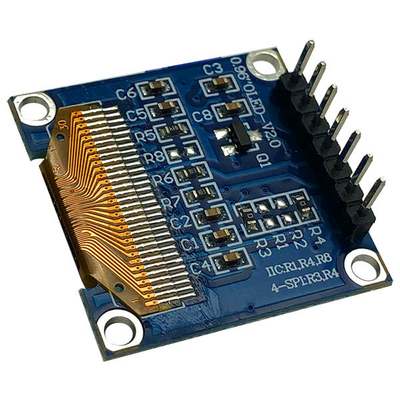

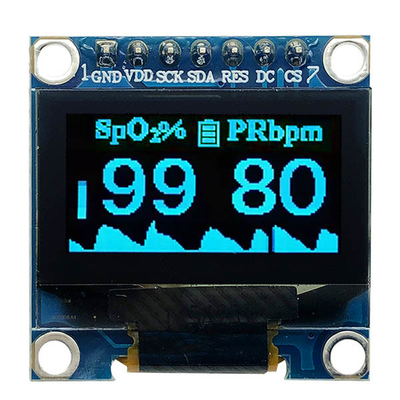

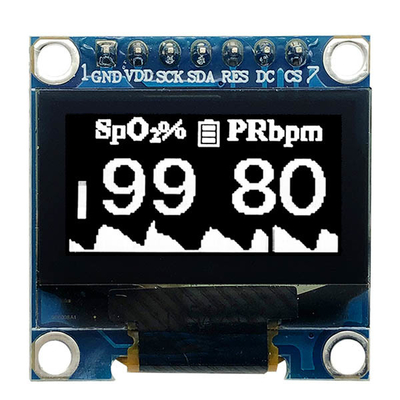

 0.96 pulgadas SSD1306 Controlador de 7 pines Fuentes blancas y azules SPI OLED Display 128x64 3V PMOLED Imagen del producto


Precauciones para el manejo del módulo OLED

1El panel de visualización está hecho de vidrio y polarizador. Como el vidrio es frágil, tiende a romperse durante el manejo, especialmente en los bordes. Evite caerse o estrangularse.No lo someta a una descarga mecánica al dejarlo caer o al impacto..
2No aplique una fuerza excesiva a la superficie de la pantalla o a las zonas adyacentes, ya que esto puede causar anormalidades.Esto manchará el área de visualización (algunos cosméticos se determinan al polarizador).
3. El polarizador que cubre la superficie de la pantalla del módulo OLED es suave y fácilmente rayado. Maneje este polarizador con cuidado.Empuje o frote los polarizadores expuestos con algo más duro que un plomo de lápiz HB (vidrioNo coloque ni coloque nada en el área de visualización para evitar dejar marcas en ella.mancha o sucio el polarizadorDespués de que los productos hayan sido sometidos a ensayos a baja temperatura, deben calentarse en un recipiente antes de entrar en contacto con el aire a temperatura ambiente.
4Si la superficie de la pantalla está contaminada, respire sobre ella y limpie suavemente con un paño seco suave.
- Alcohol isopropílico
- Alcohol etílico
No se debe frotar con fuerza para evitar dañar la superficie de la pantalla.
5Los disolventes que no sean los mencionados anteriormente pueden dañar el polarizador.
- El agua.
- Cetonas
- Disolventes aromáticos
Limpie inmediatamente la saliva o las gotas de agua, el contacto con el agua durante un largo período de tiempo puede causar deformación o decoloración.
6. Tenga cuidado para minimizar la corrosión del electrodo. La corrosión de los electrodos se acelera por gotas de agua, condensación de humedad o un flujo de corriente en un ambiente de alta humedad.
7. Al montar el módulo OLED, asegúrese de que no tenga torsión, deformación y distorsión.

8No intente desmontar ni procesar el módulo OLED.
9La terminal NC debería estar abierta.
10Si el circuito lógico está apagado, no aplique las señales de entrada.
11Control de descarga electrostática,Dado que este módulo utiliza un CMOS LSI, se debe prestar la misma atención a la descarga electrostática que para un IC CMOS ordinario.Para evitar la destrucción de los elementos por electricidad estática, tener cuidado de mantener un ambiente de trabajo óptimo.

- Antes de sacar el OLED de su estuche o incorporarlo a un conjunto, asegúrese de que el módulo y su cuerpo tengan el mismo potencial eléctrico.Asegúrese de aterrizar el cuerpo al manipular los módulos OLED.
- Las herramientas necesarias para el montaje, como los soldadores, deben estar correctamente conectadas a tierra.Cuando se utilice un destornillador eléctrico para fijar la LCM, el destornillador debe estar de potencialidad de tierra para minimizar al máximo la transmisión de ondas electromagnéticas producidas por chispas provenientes del conmutador del motor.
- Para reducir la cantidad de electricidad estática generada, no se realicen ensamblajes ni otros trabajos en condiciones secas.Para reducir la generación de electricidad estática tenga cuidado de que el aire en el trabajo no sea demasiado secoSe recomienda una humedad relativa del 50% al 60% y, en la medida de lo posible, haga que el potencial eléctrico de su ropa de trabajo y el del banco de trabajo sea el potencial del suelo.
- El módulo OLED está revestido con una película para proteger la superficie de la pantalla.

Precauciones para el almacenamiento del módulo OLED

1. Al almacenar los módulos OLED, se deben tomar las siguientes precauciones.
i. Conservarlos en una bolsa de polietileno sellada con el desecante.
ii. Conservar en un lugar oscuro. No exponer a la luz solar o a la luz fluorescente, mantener la temperatura entre 0°C y 35°C, y mantener la humedad relativa entre 40%RH y 60%RH.
iii. La superficie del polarizador no debe entrar en contacto con ningún otro objeto (se recomienda almacenarlos en el contenedor de electricidad antistática en el que fueron enviados).
2- Otros
i. Si los módulos OLED han estado funcionando durante mucho tiempo, causará una disminución del brillo.De lo contrario, los patrones de visualización pueden permanecer en la pantalla como imágenes fantasmas y no se puede recuperar.
ii. Minimizar la degradación del rendimiento de los módulos OLED como resultado de la destrucción causada por la electricidad estática, etc.,Tenga cuidado de no sujetar las siguientes secciones al manipular los módulos:.
- Área expuesta del circuito impreso.
- Secciones de electrodos terminales.
