Datos del producto:
|
| Producto: | 1.45" de color OLED | Resolución: | Resolución de 160x128 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Muestra el color: | En todo color | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 35.80 x 30.80 x 1.60 (mm) | Área activa: | 28.78 x 23.024 (mm) |
| Pitch de los píxeles: | 0.06 x 0,18 (mm) | temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | El SSD1333 |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V | Número del pin: | 30 pines |
| Tipo de paquete de IC: | COF | Tipo de conexión del módulo: | ZIF |
| El deber: | 1/128 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display AMOLED de 30 pines,1.45 pulgadas de pantalla AMOLED,Pantalla de 160x128 AMOLED |
||
1.45 pulgadas de AMOLED UG-6028GDEEF01 SSD1333 Controlador 160x128 Matriz pasiva 30 pines Conexión ZIF para dispositivo médicoDescripción del producto
El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.Se aplicará el procedimiento siguiente:Este módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es SPI predeterminado,Interfaz paralela y I2C.
El tamaño del área activa es 1,45 ′′ diagonal con dimensión del módulo35.80 x 30.80 x 1.60 (mm), dimensión de la zona activa28.78 x 23.024 (mm).Esta pantalla OLED de 1,45 pulgadas tiene incorporado el IC SSD1333 y cuenta con una alta relación de contraste de 20,000: 1.Es ideal para aplicaciones como dispositivos médicos.,Sistemas de venta al por menor, artículos para el hogar, aplicaciones para el hogar, instrumentos industriales, automatización, sistemas de visualización audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles,Muestras dinámicas de información, etc..
Características:
| Producto: | 1.45" de color OLED | Resolución: | Resolución de 160x128 píxeles |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Color de visualización: | Color completo | Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 35.80 x 30.80 x 1.60 (mm) | Área activa: | 28.78 x 23.024 (mm) |
| Pitch de los píxeles: | 0.06 x 0,18 (mm) | Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento: | -40°C a +85°C | Control del conductor: | El SSD1333 |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V | Número de pin: | 30 pines |
| Tipo de paquete de IC: | El COF | Tipo de conexión del módulo: | ZIF |
| Trabajo: | ¿Qué es la religión? 1/128 | Conformidad: | Conforme con las normas REACH y RoHS |
La tensión de alimentación para el funcionamiento ((VDD ): -0,3- 4 V
Voltado de alimentación para los pines de E/S ((VDDIO): -0,3 - 4 V
Voltado de alimentación para la pantalla ((VDDH): -0,3 - 15 V
Tiempo de vida útil (80 cd/m2): 10.000 horas
> Todas las tensiones anteriores se basan en VSS = 0V.
> Cuando este módulo se utilice más allá de los valores máximos absolutos anteriores, puede producirse una rotura permanente del módulo.es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y puede deteriorarse su fiabilidad.
> Los rangos de temperatura definidos no incluyen el polarizador.
> VCC = 14.0V, Ta = 25°C, 50% tablero de ajedrez. La configuración del software sigue la sección 4.5 Iniciación. El final de vida se especifica como el 50% del brillo inicial alcanzado.La duración media de funcionamiento a temperatura ambiente se estima mediante el funcionamiento acelerado en condiciones de alta temperatura..
1.45 pulgadas de AMOLED UG-6028GDEEF01 SSD1333 Controlador 160x128 Matriz pasiva 30 pines Conexión ZIF para dispositivo médicoProductoDibujo

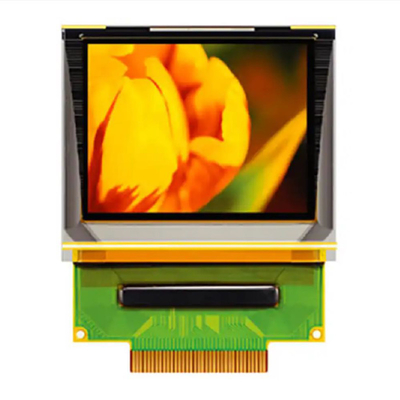

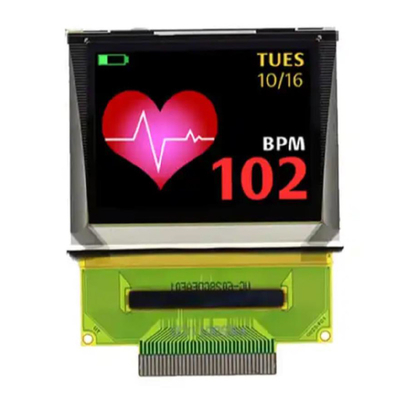

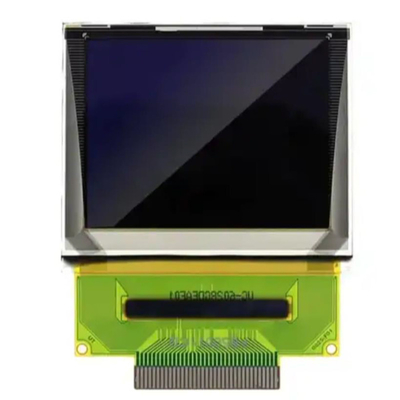

1.45 pulgadas de AMOLED UG-6028GDEEF01 SSD1333 Controlador 160x128 Matriz pasiva 30 pines Conexión ZIF para dispositivo médicoProductoImagen
Diseño de las precauciones para el módulo de visualización OEL
1) Las posiciones máximas absolutas son las posiciones que no pueden superarse para el módulo de visualización OEL, y si se superan estos valores, puede producirse un daño del panel.
2) Para evitar el mal funcionamiento causado por el ruido, se debe atender a las especificaciones VIL y VIH y, al mismo tiempo, hacer que el cable de la línea de señal sea lo más corto posible.
3) Se recomienda instalar en el circuito de alimentación (VDD) una unidad de prevención del exceso de corriente (fusiles, etc.) (valor recomendado: 0,5A).
4) Preste la debida atención para evitar que se produzca interferencia acústica mutua con los dispositivos vecinos.
5) En lo que respecta a la EMI, tomar las medidas necesarias en el lado del equipo básicamente.
6) Al sujetar el módulo de visualización OEL, sujetar la sección externa de la carcasa de plástico.
7) Si el suministro de energía al módulo de visualización OEL se apaga por la fuerza por errores tales como la extracción de la batería principal mientras el panel de visualización OEL está en funcionamiento,No podemos garantizar la calidad de este módulo de visualización OEL.
8) El potencial eléctrico que se debe conectar a la cara trasera del chip de IC debe ser el siguiente: SSD1333
* La conexión (contacto) con cualquier otro potencial que no sea el anterior puede conducir a la ruptura del IC.
Sobre AMOLED (continuar)
Conversión de colores claros
La conversión de color de luz se basa en el OLED azul combinado con la matriz de películas de conversión de color claro, primero se prepara el dispositivo OLED azul,y luego el material de conversión de color de luz de alta energía de excitación de luz azul se utiliza para obtener luz roja y luz verde, para obtener el color completo.
La clave de esta tecnología es mejorar la pureza del color y la eficiencia del fotocolor del material de conversión de fotocolor.pero sólo evapora los componentes OLED azules, que es una de las tecnologías a todo color más prometedoras para pantallas OLED a todo color de gran tamaño en el futuro.
Sin embargo, su desventaja es que el material de conversión de color claro es fácil de absorber la luz azul en el medio ambiente, lo que resulta en una disminución del contraste de la imagen,y la guía de luz también causará una disminución en la calidad de la imagenLa japonesa Idemitsu Kosan Co., Ltd., que ha dominado esta tecnología, ha producido pantallas OLED de 10 pulgadas.
Película de filtro de color
Esta tecnología utiliza OLED blanco combinado con película de filtro de color, primero prepara un dispositivo que emite OLED blanco, y luego obtiene tres colores primarios a través de la película de filtro de color,y luego combina tres colores primarios para lograr la visualización de color.
La clave de esta tecnología es obtener luz blanca de alta eficiencia y alta pureza, y su proceso de producción no requiere tecnología de alineación de máscaras metálicas,y puede utilizar la tecnología de producción de película de filtro de color maduro de pantalla de cristal líquido LCD, que tiene un gran potencial en los televisores OLED a todo color de gran tamaño.
Sin embargo, con esta tecnología, hasta dos tercios de la luz se pierde a través del filtro de color.TDK Corporation de Japón y Kodak Corporation de los Estados Unidos utilizan este método para hacer pantallas OLED.
Diseño del circuito del controlador de píxeles OLED
Diseño del circuito de compensación 1
Cómo funciona
Diseño del circuito de compensación 2
