Datos del producto:
|
| Producto: | 1Display AMOLED a color de 5 pulgadas | Resolución: | Resolución de 128x128 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Muestra el color: | En todo color | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 33.80 × 34,00 × 1,60 (mm) | Área activa: | 26.855 × 26.864 (mm) |
| Pitch de los píxeles: | 0.07 × 0,21 (mm) | temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | SSD1315 |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V | Número del pin: | 30 pines |
| Tipo de paquete de IC: | COF | Tipo de conexión del módulo: | ZIF |
| El deber: | 1/128 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display AMOLED de color de 262k,1Display AMOLED de 5 pulgadas,128x128 puntos de pantalla AMOLED |
||
1.5 pulgadas de pantalla OLED, 128x128 puntos 262k Color AMOLED pantalla SSD1351Introducción del producto
Resumen rápido del producto
No de modelo.Se aplicará el procedimiento siguiente:
Tipo: gráfico
¢Estructura: COG
¢Tamaño:1.5 pulgadas
¢128 x 128 Matriz de puntos
¢ IC:SSD1351
Fuente de alimentación de 3 V
¥1/128 Impuesto
¢Interfaz: 8080,SPI,I2C
Color de visualización: Color completo
Descripción
El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.La pantalla OLED UG-2828GDEDF11 está hecha de 120 x 128 puntos de color mono individualEste módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es la interfaz SPI, Parallel e I2C predeterminada.
El tamaño del área activa es de 1,5 ′′ diagonal con una dimensión del módulo de 33,80 × 34,00 × 1,60 (mm), la dimensión del área activa de 26,855 × 26,864 (mm).La pantalla OLED de 5 pulgadas tiene integrado el IC SSD1315 y cuenta con una alta relación de contraste 20,000: 1. el voltaje de suministro lógico oscila entre 1.65V-3.5V, el valor típico es de 3V. Es ideal para la aplicación como dispositivo médico, sistema POS, artículos blancos, aplicaciones domésticas,instrumento industrial, automatización, sistemas de visualización de audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles, pantallas dinámicas de información, etc.
Características:
| Producto: | 1Display AMOLED a color de 5 pulgadas |
| Resolución: | Resolución de 128x128 píxeles |
| Control del conductor: | Las demás: |
| Interfaz: | Se aplicarán los siguientes requisitos: |
| Modo de visualización | Matriz pasiva |
| Optica: | Todos los ángulos de visión |
| Color de visualización: | Color completo |
| Esquema de la luz: | 33.80 × 34,00 × 1,60 (mm) |
| Área activa: | 26.855 × 26.864 (mm) |
| Pitch de los píxeles: | 0.07 × 0,21 (mm) |
| Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento: | -40°C a +85°C |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V |
| Tipo de paquete de IC: | El COF |
| Trabajo: | ¿Qué es la religión? 1/128 |
| Número de pin: | 30 pines |
| Tipo de conexión del módulo: | ZIF |
| Conformidad: | Conforme con las normas REACH y RoHS |
La tensión de alimentación para el funcionamiento ((VDD ): -0,3- 4 V
Voltado de alimentación para los pines de E/S ((VDDIO): -0,3 - 4 V
Voltado de alimentación para la pantalla ((VDDH): -0,3 - 15 V
Tiempo de vida útil (80 cd/m2): 10.000 horas
1.5 pulgadas de pantalla OLED, 128x128 puntos 262k Color AMOLED pantalla SSD1351Dibujo del producto

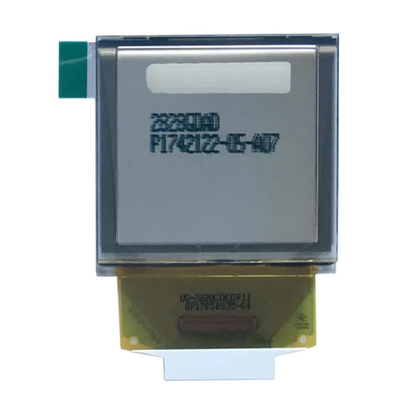

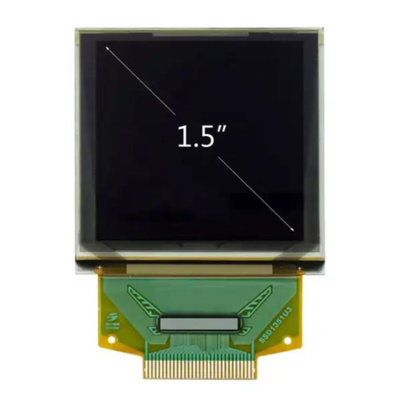

1.5 pulgadas de pantalla OLED, 128x128 puntos 262k Color AMOLED pantalla SSD1351Imagen del producto
Diseño de las precauciones para el módulo de visualización OEL
1) Las posiciones máximas absolutas son las posiciones que no pueden superarse para el módulo de visualización OEL, y si se superan estos valores, puede producirse un daño del panel.
2) Para evitar el mal funcionamiento causado por el ruido, se debe atender a las especificaciones VIL y VIH y, al mismo tiempo, hacer que el cable de la línea de señal sea lo más corto posible.
3) Se recomienda instalar en el circuito de alimentación (VDD) una unidad de prevención del exceso de corriente (fusiles, etc.) (valor recomendado: 0,5A).
4) Preste la debida atención para evitar que se produzca interferencia acústica mutua con los dispositivos vecinos.
5) En lo que respecta a la EMI, tomar las medidas necesarias en el lado del equipo básicamente.
6) Al sujetar el módulo de visualización OEL, sujetar la sección externa de la carcasa de plástico.
7) Si el suministro de energía al módulo de visualización OEL se apaga por la fuerza por errores tales como la extracción de la batería principal mientras el panel de visualización OEL está en funcionamiento,No podemos garantizar la calidad de este módulo de visualización OEL.
8) El potencial eléctrico que debe conectarse a la cara trasera del chip de IC debe ser el siguiente: SSD1315
* La conexión (contacto) con cualquier otro potencial que no sea el anterior puede conducir a la ruptura del IC.
Sobre AMOLED
La pantalla a todo color es un signo importante para comprobar si la pantalla es competitiva en el mercado, por lo que muchas tecnologías a todo color también se aplican a las pantallas OLED,De acuerdo con el tipo de panel, por lo general tiene los siguientes tres: luz independiente del píxel RGB, filtro de color y conversión de color de la luz.
Los píxeles RGB emiten luz de forma independiente
El uso de materiales luminiscentes para emitir luz de forma independiente es actualmente el modo de color más utilizado.verde, azul tres colores primarios centro emisor de luz, y luego ajustar la relación de mezcla de colores de las tres combinaciones de colores para producir el color verdadero,para que el elemento OLED de tres colores emita luz de forma independiente para formar un píxel.
La clave de esta tecnología es mejorar la pureza del color y la eficiencia luminosa del material luminiscente, así como mejorar la tecnología de grabado de la máscara de sombra metálica.
Como núcleo de los OLED, los materiales de emisión de luz semiconductores orgánicos generalmente contienen pequeñas moléculas conjugadas, complejos metálicos y polímeros con estructuras planas rígidas.Las características y la clasificación de los materiales tricromáticos comúnmente utilizados son las siguientes::
1Material luminiscente azul
La luz azul normalmente emite luz a una longitud de onda de aproximadamente 450 nm, lo que corresponde a una energía de fotón de aproximadamente 2,76 eV. En comparación con los materiales luminiscentes rojos y verdes,el grado de conjugación de los materiales luminiscentes azules es menorLos materiales de luz azul comúnmente utilizados son TMTPEPA, BDPAS y ST-G1.
2Material luminiscente verde
La longitud de onda luminosa de la luz verde es de aproximadamente 532 nm, y la energía del fotón correspondiente es de aproximadamente 2.33 eV, y los materiales emisores de luz verde comúnmente utilizados son Alaq3, TDETE, Cumarin, NpGl, etc.
3Material luminiscente rojo
La longitud de onda de luminiscencia de la luz roja es de unos 65nm, y la energía correspondiente del fotón es de 1.9 ev, y entre los tres colores primarios,la diferencia entre los niveles de energía HOMO y LUMO de los materiales emisores de luz roja es la más pequeña, y los materiales de luz roja más utilizados son el flúor rojo, PTPP, DCJTB y Tz-Gl.
El cuello de botella más grande que enfrentan los materiales luminiscentes de moléculas pequeñas orgánicas es que la vida útil de los materiales RGB varía mucho, especialmente la pureza,La eficiencia y la vida útil de los materiales rojos y azules deben mejorarsePor lo tanto, a través de la hibridación del material luminiscente principal, se obtiene la luz azul y roja con alta pureza de color, alta eficiencia luminosa y una fuerte estabilidad.En comparación con materiales luminiscentes de moléculas pequeñas con estructura molecular clara y peso molecular, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, pero su vida útil es más corta que la de los materiales luminiscentes de moléculas pequeñas, por lo que es necesario mejorar la eficiencia y la vida útil de la luz.
Con la colorización, alta resolución y gran área de las pantallas OLED, la tecnología de grabado de la máscara de sombra de metal afecta directamente la calidad de la imagen del tablero de visualización,Por lo tanto, se presentan requisitos más estrictos para la precisión dimensional y la precisión de posicionamiento de los gráficos de máscaras de sombras metálicas.
En cuanto a la emisión independiente de los píxeles RGB, tenemos que hablar de la disposición de los píxeles.el arreglo Pentile RGB representado por Samsung en la pantalla AMOLED es el más conocido, el único píxel de esta disposición es diferente de la disposición RGB estándar, y la mayoría de las pantallas AMOLED utilizan rojo-verde o azul-verde para cada píxel para organizar,y luego compartir inteligentemente sub-pixeles cuando están dispuestos uno al lado del otro, de modo que toda la pantalla todavía logra una pantalla a todo color.
Las deficiencias
1. AMOLED adopta la disposición de los píxeles Pentile, la resolución real sólo puede alcanzar los dos tercios de la nominal, en el caso de bajo dpi, la granularidad será muy pesada,y los puntos de color se pueden ver de cerca, y todos los límites de bloques de color como texto, tablas y gráficos deben mostrarse con la ayuda de píxeles cercanos para ayudar a emitir luz,que resulta en problemas graves e inevitables como bordes borrosos y colores variados.
2El énfasis de AMOLED en el color verde hace que sea demasiado vívido y causa fatiga ocular cuando se ve durante mucho tiempo.
3. AMOLED tiene una relación de contraste muy alta, pero cuando se muestra una imagen más oscura, es propenso a manchas de color, especialmente en imágenes dinámicas.Y su contraste ultra alto proviene en parte de los negros no luminosos.
4Cada píxel de AMOLED es un emisor independiente, por lo que durante el proceso de envejecimiento, diferentes píxeles pueden tener diferentes grados de envejecimiento, lo que resulta en un brillo diferente,Así que el problema del color se volverá más complicado.
5Cuando la pantalla es blanca, AMOLED consume más energía que LCD, así que ¿por qué la interfaz de usuario de los teléfonos móviles con pantallas AMOLED son de colores oscuros?las imágenes de aplicaciones como navegar por Internet, juegos y libros electrónicos están casi todos en colores de alta luminosidad, y el color de fondo de la mayoría de los sitios web es blanco.
Teóricamente, la falta de un color por píxel no es un gran problema, y el controlador de pantalla se puede mostrar con el adyacente.
Sin embargo, en la práctica, esto es más exigente para el software, y es probable que la imagen produzca artefactos y mura.También hay tecnología de conductorLa siguiente es una descripción de los diseños comunes de los circuitos de conductores de píxeles OLED.
(ir a la descripción del producto de 1,45 pulgadas para leer más)
