Datos del producto:
|
| Producto: | 1.69" de color OLED | Resolución: | Resolución de 160x128 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Muestra el color: | En todo color | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 39.90 x 48,50 x 1,60 (mm) | Área activa: | 33.575 x 26.864 (mm) |
| Pitch de los píxeles: | 0.07 x 0,21 (mm) | temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | El SSD1333 |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V | Número del pin: | 30 pines |
| Tipo de paquete de IC: | COF | Tipo de conexión del módulo: | ZIF |
| El deber: | 1/128 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 160x128 OLED a color,1.69 pulgadas Color OLED |
||
1.69 pulgadas Full Color OLED 160x128 píxeles SSD1333 controlador de circuito integrado Introducción del producto
El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.Se aplicará el método de clasificación de los productos.Este módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es SPI predeterminado,Interfaz paralela y I2C.
El tamaño del área activa es 1,69 ′′ diagonal con la dimensión del módulo39.90 x 48,50 x 1,60 (mm), dimensión de la zona activa33.575 x 26.864 (mm).Esta pantalla OLED de 1,69 pulgadas tiene un IC SSD1333 incorporado y cuenta con una alta relación de contraste de 20,000: 1.Es ideal para aplicaciones como dispositivos médicos.,Sistemas de venta al por menor, artículos para el hogar, aplicaciones para el hogar, instrumentos industriales, automatización, sistemas de visualización audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles,Muestras dinámicas de información, etc..
| Producto: | 1.69" de color OLED | Resolución: | Resolución de 160x128 píxeles |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Color de visualización: | Color completo | Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 39.90 x 48.50 x 1.60 (mm) | Área activa: | 33.575 x 26.864 (mm) |
| Pitch de los píxeles: | 0.07 x 0.21 (mm) | Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento: | -40°C a +85°C | Control del conductor: | El SSD1333 |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V | Número de pin: | 30 pines |
| Tipo de paquete de IC: | El COF | Tipo de conexión del módulo: | ZIF |
| Trabajo: | ¿Qué es la religión? 1/128 | Conformidad: | Conforme con las normas REACH y RoHS |
La tensión de alimentación para el funcionamiento ((VDD ): -0,3- 4 V
Voltado de alimentación para los pines de E/S ((VDDIO): -0,3 - 4 V
Voltado de alimentación para la pantalla ((VDDH): -0,3 - 15 V
Tiempo de vida útil (80 cd/m2): 10.000 horas
> Todas las tensiones anteriores se basan en VSS = 0V.
> Cuando este módulo se utilice más allá de los valores máximos absolutos anteriores, puede producirse una rotura permanente del módulo.es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y puede deteriorarse su fiabilidad.
> Los rangos de temperatura definidos no incluyen el polarizador.
> VCC = 14.0V, Ta = 25°C, 50% tablero de ajedrez. La configuración del software sigue la sección 4.5 Iniciación. El final de vida se especifica como el 50% del brillo inicial alcanzado.La duración media de funcionamiento a temperatura ambiente se estima mediante el funcionamiento acelerado en condiciones de alta temperatura..

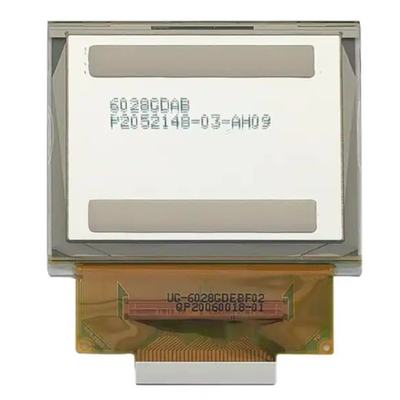

1.69 pulgadas OLED a todo color 160x128 píxeles SSD1333 Conducción de circuito integrado Dibujo del producto

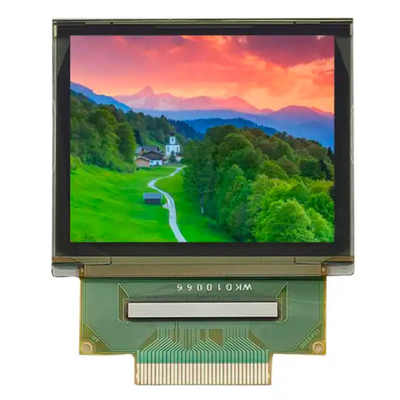

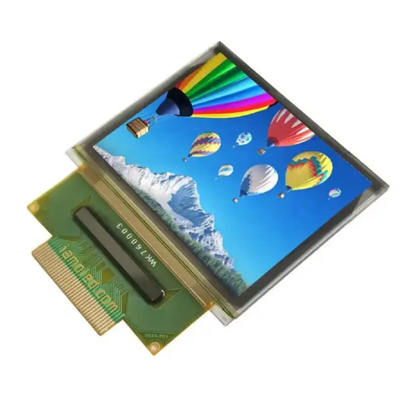

1.69 pulgadas Full Color OLED 160x128 píxeles SSD1333 Conductor IC Imagen del producto
Diseño de las precauciones para el módulo de visualización OEL
1) Las posiciones máximas absolutas son las posiciones que no pueden superarse para el módulo de visualización OEL, y si se superan estos valores, puede producirse un daño del panel.
2) Para evitar el mal funcionamiento causado por el ruido, se debe atender a las especificaciones VIL y VIH y, al mismo tiempo, hacer que el cable de la línea de señal sea lo más corto posible.
3) Se recomienda instalar en el circuito de alimentación (VDD) una unidad de prevención del exceso de corriente (fusiles, etc.) (valor recomendado: 0,5A).
4) Preste la debida atención para evitar que se produzca interferencia acústica mutua con los dispositivos vecinos.
5) En lo que respecta a la EMI, tomar las medidas necesarias en el lado del equipo básicamente.
6) Al sujetar el módulo de visualización OEL, sujetar la sección externa de la carcasa de plástico.
7) Si el suministro de energía al módulo de visualización OEL se apaga por la fuerza por errores tales como la extracción de la batería principal mientras el panel de visualización OEL está en funcionamiento,No podemos garantizar la calidad de este módulo de visualización OEL.
8) El potencial eléctrico que se debe conectar a la cara trasera del chip de IC debe ser el siguiente: SSD1333
* La conexión (contacto) con cualquier otro potencial que no sea el anterior puede conducir a la ruptura del IC.
