Datos del producto:
|
| Producto: | 2.42 pulgadas OLED | Resolución: | Resolución de 128 x 64 puntos |
|---|---|---|---|
| Tipo de vidrio: | Diodo orgánico emisor de luz (OLED) | Optica: | Todos los ángulos de visión 80/80/80/80 |
| Interfaz: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Esquema de la oscuridad.: | 60.50 × 73,00 × 2,00 mm (incluido el polarizador) |
| Área activa: | 55.01 × 27.49 mm | Pitch de los píxeles: | 0.43 × 0,43 (mm) |
| temperatura de funcionamiento: | -40°C a +70°C | Temperatura de almacenamiento.: | -40°C a +85°C |
| Número del pin: | 24 pines | El controlador: | SSD1309 o equivalente |
| Modo de accionamiento: | 1/64 Ciclo de trabajo | Conector: | COG+FPC |
| Proporción de contraste: | 2000: 1 (Contraste de la habitación oscura) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2.42 pulgadas de pantalla PMOLED,Display I2C/SPI con pantalla PMOLED |
||
2Display PMOLED de 42 pulgadas UG-2864ASWPG01 Modulo, SSD1309, Interfaz I2C/SPI 6800/8080
2Display OLED de.42 pulgadas, OLED de 2.42 pulgadas 128x64 Descripción
SAEF Technology UG-2864ASWPG01 es una tecnología de2Display OLED de.42" está hecho de 128x64 píxeles con estructura COG OLED.Se trata de un sistema de control de las emisiones de gases de escape.2La pantalla OLED de.42 pulgadas está integrada en SSD1309 IC, se comunica a través de interfaz 6800, 8080, SPI e I2C.peso ligero y bajo consumo de energía que es excelente para instrumentos de mano, medidores, redes inteligentes, IoT, etc.
El módulo OLED puede funcionar a temperaturas de -40°C a +70°C; sus temperaturas de almacenamiento oscilan entre -40°C y +85°C.
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,49" a 5,5" OLED, tales como 0,49" micro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.Pantalla OLED de 96 pulgadas, pantalla OLED de 1,5", OLED de 2", OLED de 2,4", OLED de 2,7", OLED de 5,5", y soluciones de diseño personalizadas.
| Producto: | 2.42 pulgadas de OLED | Resolución: | Resolución de 128 x 64 puntos |
|---|---|---|---|
| Tipo de vidrio: | Diodo orgánico emisor de luz (OLED) | Optica: |
Todos los ángulos de visión (80/80/80/80) ¿Qué quiere decir? |
| Interfaz: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Esquema de la luz: |
60.50 × 73,00 × 2,00 mm (incluido el polarizador) |
| Área activa: | 55.01 × 27.49 mm | Pitch de los píxeles: | 0.43 × 0,43 mm |
| Temperatura de funcionamiento: | -40°C a +70°C | Temperatura de almacenamiento: | -40°C a +85°C |
| Número de pin: | 24 pines | El controlador: | SSD1309 o equivalente |
| Modo de accionamiento: | 1/64 Ciclo de trabajo | Conector: | COG+FPC |
| Relación de contraste: |
2000: 1 (Contraste de habitación oscura) |
Conformidad: | Conforme con las normas REACH y RoHS |
2Display PMOLED de 42 pulgadas UG-2864ASWPG01 Modulo, SSD1309, Interfaz I2C/SPI 6800/8080
Dibujo
2Display PMOLED de 42 pulgadas UG-2864ASWPG01 Modulo, SSD1309, Interfaz I2C/SPI 6800/8080

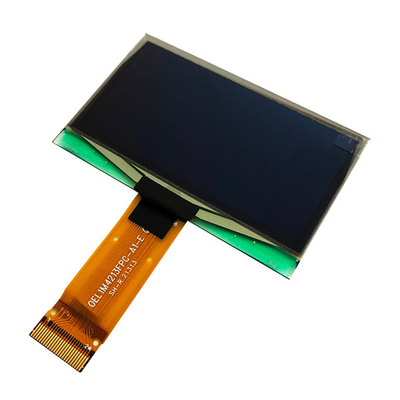

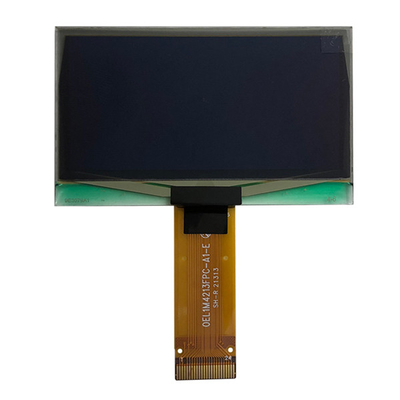

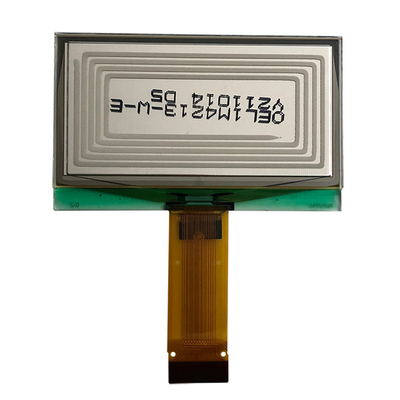

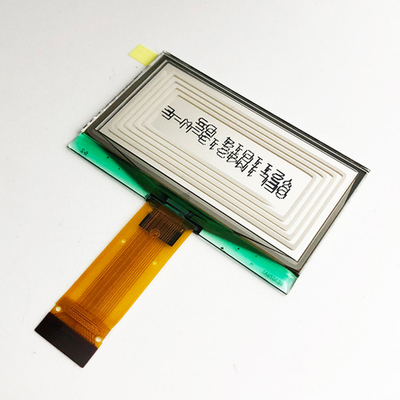

Imagen del producto
Especificación funcional
Los comandos:Se recomienda consultar el manual técnico del SSD1309.
Apagado y encendido Secuencia:
Para proteger el panel OEL y prolongar el tiempo de vida del panel, la rutina de encendido/apagado del IC del conductor debe incluir un período de retraso entre las fuentes de alimentación de alto voltaje y de bajo voltaje durante el encendido/apagado.Da al panel OEL suficiente tiempo para completar la acción de carga y descarga antes/después de la operación.
Activación secuencia:
1Enciende el VDD.
2. Apague la pantalla de la orden
3. Inicialización
4. Despeje la pantalla
5Activa el VCC.
6Retraso de 100 ms.
(Cuando el CCV sea estable)
7Envíe la pantalla al comando.
Apagado Secuencia:
1. Apague la pantalla de la orden
2Apaga el VCC.
3Retraso de 100 ms.
(Cuando el VCC alcanza 0 y el panel está completamente
las descargas)
4Apague el VDD.
Precauciones para el almacenamiento del módulo OLED
1. Al almacenar los módulos OLED, se deben tomar las siguientes precauciones.
i. Conservarlos en una bolsa de polietileno sellada con el desecante.
ii. Conservar en un lugar oscuro. No exponer a la luz solar o a la luz fluorescente, mantener la temperatura entre 0°C y 35°C, y mantener la humedad relativa entre 40%RH y 60%RH.
iii. La superficie del polarizador no debe entrar en contacto con ningún otro objeto (se recomienda almacenarlos en el contenedor de electricidad antistática en el que fueron enviados).
2- Otros
i. Si los módulos OLED han estado en funcionamiento durante mucho tiempo, causará una disminución del brillo.De lo contrario, los patrones de visualización pueden permanecer en la pantalla como imágenes fantasmas y es irrecuperable.
ii. Minimizar la degradación del rendimiento de los módulos OLED como resultado de la destrucción causada por la electricidad estática, etc.,Tenga cuidado de no sujetar las siguientes secciones al manipular los módulos:.
- Área expuesta del circuito impreso.
- Secciones de electrodos terminales.
