Datos del producto:
|
| Producto: | 1.54 pulgadas de OLED SSD1309 | Resolución: | Resolución de 128x64 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Muestra el color: | Blanco, amarillo, azul | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 42.04 x 27.22 x 1.45 mm | Área activa: | 35.052 × 17.516 (mm) |
| Pitch de los píxeles: | 0.274 × 0,274 (mm) | temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | SSD1309 |
| Válvula de alimentación: | 1.65 - 3.3V | Número del pin: | 24 pines |
| Tipo de paquete de IC: | DIENTE | Tipo de conexión del módulo: | ZIF |
| El deber: | 1/64 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display monocromático OLED,1Módulo de pantalla OLED de 54 pulgadas |
||
1.54 pulgadas de OLED UG-2864KSWMG01 controlador SSD1309 de matriz pasiva monocromo 128 x 64 ZIF FPC paralelo, 4 cables SPI, interfaz I2C
Descripción del producto
El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.Se trata de un sistema de control de las emisiones de gases de escape.Este módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es la interfaz SPI, paralela e I2C predeterminada.
El tamaño del área activa es de 1,54 ′′ diagonal con dimensión del módulo42.04 x 27.22 x 1.45 mm, dimensión de la zona activa35.052 × 17.516 mm.Esta pantalla OLED de 1,54 pulgadas tiene incorporado IC SSD1309 y cuenta con una alta relación de contraste de 20,000: 1.Es ideal para aplicaciones como dispositivos médicos.,Sistemas de venta al por menor, artículos para el hogar, aplicaciones para el hogar, instrumentos industriales, automatización, sistemas de visualización audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles,Muestras dinámicas de información, etc..
| Producto: | 1.54 pulgadas de OLED SSD1309 | Resolución: | Resolución de 128x64 píxeles |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Color de visualización: | Blanco, amarillo y azul | Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 42.04 x 27.22 x 1.45 mm | Área activa: | 35.052 × 17.516 (mm) |
| Pitch de los píxeles: | 0.274 × 0,274 (mm) | Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento: | -40°C a +85°C | Control del conductor: | Las demás: |
| Voltado de alimentación: | 1.65 - 3.3V | Número de pin: | 24 pines |
| Tipo de paquete de IC: | El precio de venta | Tipo de conexión del módulo: | ZIF |
| Trabajo: | 1/64 | Conformidad: | Conforme con las normas REACH y RoHS |
1.54 pulgadas de OLED UG-2864KSWMG01 controlador SSD1309 de matriz pasiva monocromo 128 x 64 ZIF FPC paralelo, SPI de 4 cables, Interfaz I2C dibujo

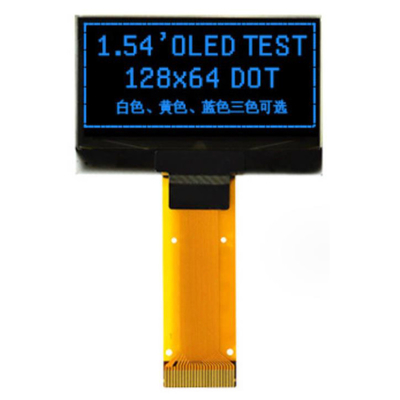

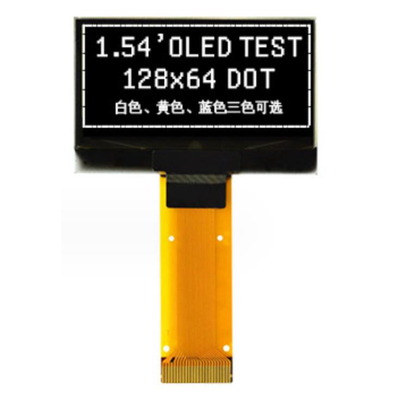

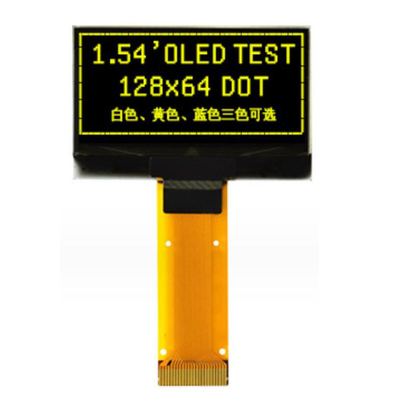

1.54 pulgadas de OLED UG-2864KSWMG01 Controlador SSD1309 de matriz pasiva monocromo 128 x 64 ZIF FPC paralelo, 4 cables SPI, I2C Interfaz Imagen del producto
Especificación funcional
Los comandos:Se recomienda consultar el manual técnico del SSD1309.
Apagado y encendido Secuencia:
Para proteger el panel OEL y prolongar la vida útil del panel, la rutina de encendido/apagado del IC del conductor debe incluir un período de retraso entre las fuentes de alimentación de alto voltaje y de bajo voltaje durante el encendido/apagado.Da al panel OEL suficiente tiempo para completar la acción de carga y descarga antes/después de la operación.
Activación secuencia:
1Enciende el VDD.
2. Apague la pantalla de la orden
3. Inicialización
4. Despeje la pantalla
5Activa el VCC.
6Retraso de 100 ms.
(Cuando el CCV sea estable)
7Envíe la pantalla al comando.
Apagado Secuencia:
1. Apague la pantalla de la orden
2Apaga el VCC.
3Retraso de 100 ms.
(Cuando el VCC alcanza 0 y el panel está completamente
las descargas)
4Apague el VDD.
Precauciones para el almacenamiento del módulo OLED
1. Al almacenar los módulos OLED, se deben tomar las siguientes precauciones.
i. Conservarlos en una bolsa de polietileno sellada con el desecante.
ii. Conservar en un lugar oscuro. No exponer a la luz solar o a la luz fluorescente, mantener la temperatura entre 0°C y 35°C, y mantener la humedad relativa entre 40%RH y 60%RH.
iii. La superficie del polarizador no debe entrar en contacto con ningún otro objeto (se recomienda almacenarlos en el contenedor de electricidad antistática en el que fueron enviados).
2- Otros
i. Si los módulos OLED han estado en funcionamiento durante mucho tiempo, causará una disminución del brillo.De lo contrario, los patrones de visualización pueden permanecer en la pantalla como imágenes fantasmas y es irrecuperable.
ii. Minimizar la degradación del rendimiento de los módulos OLED como resultado de la destrucción causada por la electricidad estática, etc.,Tenga cuidado de no sujetar las siguientes secciones al manipular los módulos:.
- Área expuesta del circuito impreso.
- Secciones de electrodos terminales.
