UG-5664ASWEF01 3.12" 256*64 puntos módulo de pantalla OLED con interfaz SPI/paralelo/I2C

Se aplicará el procedimiento siguiente:3.12" 256*64 puntos módulo de pantalla OLED con interfaz SPI/paralelo/I2CDescripción de la pantalla

Los diodos orgánicos emisores de luz (OLED) son una tecnología de próxima generación que permite imágenes más brillantes, más claras y respuestas más ágiles.El modelo de 12 pulgadas UG-5664ASWEF01 pantalla OLED está hecha de 256 x 64 puntos monocromáticos individualesEste módulo OLED es ligero, de bajo consumo de energía, de pequeño tamaño y tiene diferentes opciones de interfaz; es la interfaz SPI, paralela e I2C predeterminada.

Las dimensiones del área activa son de 3,12 pulgadas diagonal, las dimensiones del módulo son de 88,00 (W) x 27,80 (H) mm, y las dimensiones del área activa son de 76,78 (W) x 19,18 (H) mm.La pantalla OLED de 12 pulgadas tiene un IC SSD1322 incorporado y una alta relación de contraste de 20,000:1El rango de voltaje de alimentación lógica es de 2.4V-2.6V, con un valor típico de 2.5V. Es ideal para aplicaciones como equipos médicos, sistemas POS, artículos blancos, aplicaciones domésticas,instrumentos industriales, automatización, sistemas de visualización audiovisual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles, pantallas dinámicas de información, y más.

Características

Esta pantalla OLED de 3,12 pulgadas tiene un tiempo de respuesta más rápido de "10 microsegundos a +25 °C".

Este producto OLED de 3.12 pulgadas 256x64 tiene un ángulo de visión infinito "hasta 175 grados".
Este producto SPI OLED de 3.12 pulgadas paralelo tiene un grosor muy delgado.

Este producto OLED blanco / amarillo de 3.12 pulgadas no necesita ser retroiluminado cuando se muestra, y es autoiluminado.
Este producto mono OLED de 3,12 pulgadas tiene un alto brillo y este producto tiene una relación de contraste de hasta 2000:1.
Este producto 3.12 OLED 256x64 tiene un rango de temperatura de funcionamiento ultra amplio "-40 °C ~ 85 °C".
Este producto OLED SPI de 3,12 pulgadas tiene un menor consumo de energía, lo que reduce las emisiones de CO2.

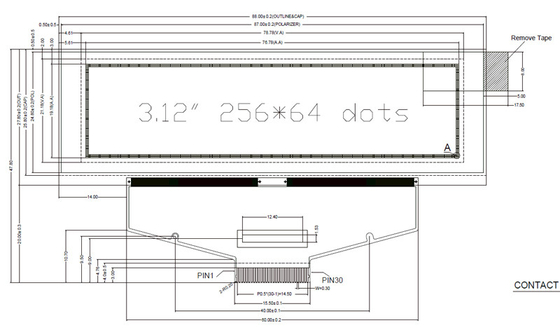

UG-5664ASWEF01 3.12 "Inch 256x64 Pixels Resolución de la pantalla COF OLED con SSD1322 Paralelo SPI IIinterface dibujo

Características de la CC

Si no se especifica lo contrario, tensión referida a VSS; VDD = 2,5 V, VCI = 2,8 V, VCC = 12,0 V, IREF = 10 uA,

(Ta = 22±3°C, 60±10% de HRC)

Características del CA

Condiciones:Voltaje referenciado a VSS, VDD=2,4 a 2,6VVCI=2,4 a 3,5V, TA = 25C

Nota:

(1) FOSC significa el valor de frecuencia del oscilador interno y el valor se mide cuando el comando B3h A[7:4] está en el valor predeterminado.

(2) D: ratio de división (valor predeterminado = 2). K: número de relojes de visualización por período de fila (valor predeterminado = 138)

Para obtener una descripción detallada, consulte (Ratio de división del reloj de visualización/Frecuencia del oscilador, B3h)

Características electroópticas

Todos los datos a continuación se basan en la condición (Ta = 22±3°C, 60±10% RH).

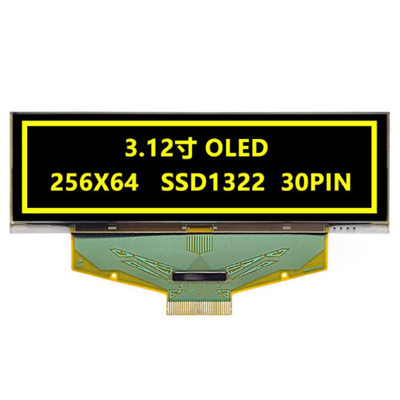

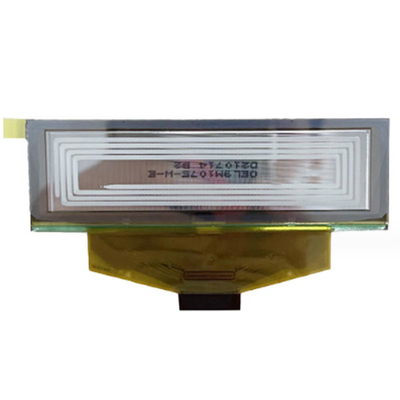

UG-5664ASWEF01 3.12 "Inch 256x64 Pixels Resolución de la pantalla COF OLED con SSD1322 paralelo SPI IIinterface Imagen del producto

SAEF Technology es un proveedor profesional de módulos OLED

Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado, pantallas OLED gráficas y paneles de pantalla OLED.La estructura mecánica incluye el chip a bordo (COB)Los módulos SAEF OLED se presentan con todas las ventajas importantes de los módulos SAEF OLED y SAEF OLED.:

· Tiempo de respuesta más rápido ¢A +25 °C 10 μsec.

· Ángulo de visión ilimitado “Hasta 175 grados”

· Delgado No es necesario que haya retroiluminación, autoemite

· Alto brillo

· Alta relación de contraste “hasta 10000No se puede.

· Temperatura de funcionamiento amplia -40 °C ~ 80 °C

· Menor consumo de energía

Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.

SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42" a 5,5" OLED, como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,66" mini OLED Display,Display OLED de 0,69 pulgadas, 0,77 pulgadas, módulo de pantalla OLED de 0,87 pulgadas. Display OLED de 0,91 pulgadas, 0,95 pulgadas, 0,96 pulgadas, 1,5 pulgadas, 2 pulgadas, 2,4 pulgadas, 2,7 pulgadas, 3,12 pulgadas.Pantalla OLED de 5 pulgadas, y soluciones de diseño personalizadas.
