Datos del producto:
|
| Producto: | TFT LCD circular 4 pulgadas | Interfaz: | MIPI (adaptable) |
|---|---|---|---|
| Pantalla táctil: | con el CTP opcional | Dirección de visión: | IPS (80/80/80/80) |
| Pin Number: | 30 pernos | Tamaño del módulo: | 105.3x109.61x2.3 milímetro |
| Área activa: | diámetro de 101,92 milímetros | Luminancia superficial: | 500-1000 cd/m2 (liendres) |
| Temporeros de funcionamiento.: | -30℃ a +85℃ | Curso de la vida del LED: | 40.000 horas |
| Resaltar: | exhibición de 720x720 Dot Round LCD,Exhibición del Lcd de la ronda de TFT,MIPI interconectan la exhibición circular del LCD |
||
4 pulgadas alrededor de TFT LCD, TFT LCD circular 4" descripción de producto
La tecnología SF-TO400XC-8996A-N de Saef es una exhibición automotriz de TFT LCD del grado ampliamente utilizada para el tablero de instrumentos del coche. su tamaño diagonal es 4 pulgadas con los pixeles de la resolución de pantalla 720x720. Él interfaz del supportsMIPI, y gama del voltaje de fuente (Vdd) de 2.6V a 3.6V, 2.8V típico.
El módulo de SF-TO400XC-8996A-N TFT LCD es modo circular con brillo 500-1000 liendres (valor típico). El módulo también está disponible para PCAP (pantalla táctil capacitiva proyectada) opcional. Puede actuar en las temperaturas de -30℃ a +85℃;
| Artículo de la información general | Contenido |
| Tamaño de la exhibición del LCD (diagonal) | 4 pulgadas alrededor de TFT |
| Estructura de módulo | Exhibición de TFT |
| Tipo de exhibición del LCD | TFT/TRANSMISSIVE |
| Modo de visualización del LCD | Normalmente negro |
| Dirección de visión recomendada | IPS todo ángulos de visión |
| Tamaño del módulo (W×H×T) | 105.3x109.61x2.3 milímetro |
| Área activa (W×H) | diámetro de 101,92 milímetros |
| Número de pixeles (resolución) | Pixel 720RGB×720 |
| Tipo de interfaz del módulo | Interfaz de MIPI |
| Temporeros de funcionamiento. | -30℃ a +85℃ |
| Luminancia superficial | 1000 cd/m2 |
| Números del color | el 16.7M |
| Tipo del contraluz | LED blanco |
Pin Definition
Pin1, LED A ÁNODO DEL LED
Pin2, LED K1 CÁTODO DEL LED
Pin3, LED K2 CÁTODO DEL LED
Pin4, VCI Fuente de alimentación
Pin5, IOVCC Fuente de alimentación
Pin6, RESET Señal de reset, punto bajo activo
Pin7, TE Efecto de rasgado
Pin8, PWM Control PWM del contraluz del LCD
Pin9, Tierra Tierra
Pin10, D0P Pares diferenciados de los datos de MIPI DSI (carril 0 de los datos)
Pin11, D0N Pares diferenciados de los datos de MIPI DSI (carril 0 de los datos)
Pin12, Tierra Tierra
Pin13, D1P Pares diferenciados de los datos de MIPI DSI (carril de los datos 1)
Pin14, D1N Pares diferenciados de los datos de MIPI DSI (carril de los datos 1)
Pin15, Tierra Tierra
Pin16, CLKP Pares del reloj diferenciado de MIPI DSI
Pin17, CLKN Pares del reloj diferenciado de MIPI DSI
Pin18, Tierra Tierra
Pin19, D2P Pares diferenciados de los datos de MIPI DSI (carril de los datos 2)
Pin20, D2N Pares diferenciados de los datos de MIPI DSI (carril de los datos 2)
Pin21, Tierra Tierra
Pin22, D3P Pares diferenciados de los datos de MIPI DSI (carril de los datos 3)
Pin23, D3N Pares diferenciados de los datos de MIPI DSI (carril de los datos 3)
Pin24, Tierra Tierra
Pin25, TP_INT Interrupción del tacto
Pin26, TP_SDA Señal de datos del tacto IIC
Pin27, TP_SCL Señal de reloj del tacto IIC
Pin28, TP_RESET Señal de reset del tacto
Pin29, TP_VCI Fuente de alimentación del tacto
Pin30, TP_IOVCC Utilice 1.8V o 3.3V, debe ser lo mismo con voltaje de la entrada-salida del tacto IIC del usuario
4 pulgadas alrededor de TFT LCD, TFT LCD circular 4" dibujo del producto

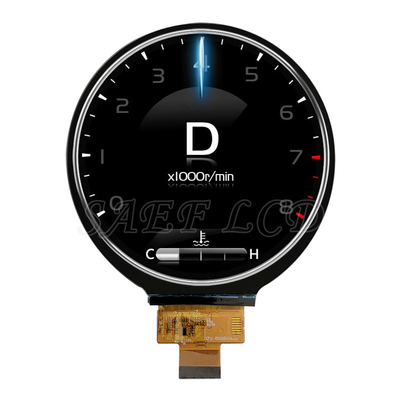

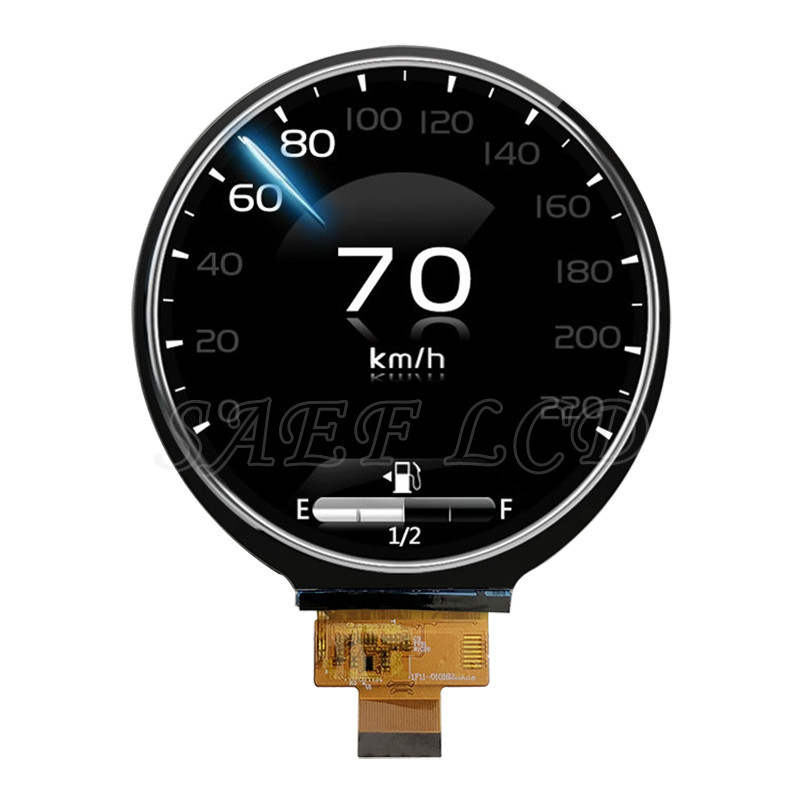

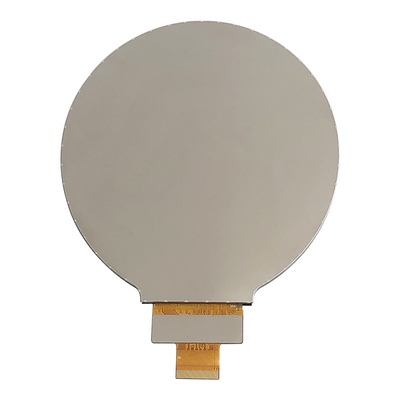

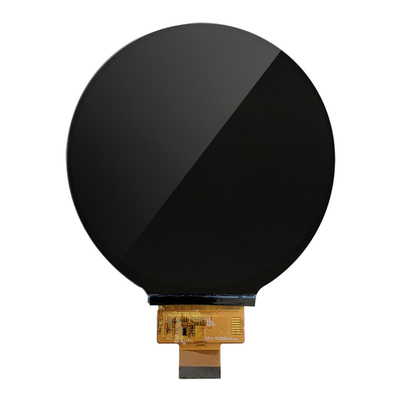

4 pulgadas alrededor de TFT LCD, TFT LCD circular 4" imagen de producto
