Datos del producto:
|
| palabras claves: | Tipo pulgada RGB de la barra del LCD 3,9 | Pantalla táctil: | con el panel táctil capacitivo del CTP |
|---|---|---|---|
| Resolución: | 480x128 | Interfaz: | RGB |
| Luminancia superficial: | 500 cd/m2 (liendres) | pernos: | 40 pernos |
| Dirección de visión: | 12:00 | Conexión: | ZIF/tapar el tipo del conector |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Tipo módulo de la barra de TFT LCD,Módulo de TFT LCD de 3,9 pulgadas |
||
Exhibición de la pulgada 480*128 TFT del paisaje 3,9, TFT LCD RGB 3,9 pulgadas
Características de producto:
1. El módulo de SF-TO390YH-8960A-CT TFT LCD es 3,9 un tipo a todo color diagonal módulo de la barra de la pulgada 480xRGBx128 de TFT.
2. Este módulo apoya pedazos del RGB 24 interconecta. está teniendo la dimensión del módulo de 105.5x40.64x5.28 milímetro y tamaño del área activa de 95.04x25.34 milímetro;
3. SF-TO390YH-8960A-CT se integra con el regulador de ST7282A en el módulo, y sus gamas del voltaje de fuente de la lógica de 2.6V a 3.3V. El módulo está con el brillo superficial 500cd/m2 (liendres), este módulo de la exhibición del LCD puede actuar en las temperaturas from-20℃ a +70℃.
4. Este 3,9" TFT LCD puede ser crear para requisitos particulares con la pantalla táctil resistente y la pantalla táctil capacitiva.
| Artículo de la información general | Contenido |
| Tamaño de la exhibición del LCD (diagonal) | 3,9 pulgadas TN |
| Estructura de módulo | Exhibición de TFT + PCAP |
| Tipo de exhibición del LCD | TFT/TRANSMISSIVE |
| Modo de visualización del LCD | Normalmente negro |
| Dirección de visión recomendada | las 12 |
| Tamaño del módulo (W×H×T) | 105.5x40.64x5.28 milímetro |
| Área activa (W×H) | 95.04×25.34 milímetro |
| Número de pixeles (resolución) | Pixel 480RGB×128 |
| Echada del pixel (W×H) | 0.135×0.135 milímetro |
| Tipo de interfaz del módulo | 24 interfaces del RGB del pedazo |
| Conductor IC | ST7282A |
| Números del color | el 16.7M |
| Tipo del contraluz | LED blanco |
Ventajas del producto:
la relación de aspecto de la corriente principal 1.The del panel de TFT LCD en el mercado es 4:3 o 16: 9. Pero para algunos usos, el tipo forma de la barra del panel de exhibición estaría mucho mejor que el 4:3 actual o el 16:9 de la corriente principal para exhibir la información requerida.
diverso tipo TFT (exhibición estirada de la barra de los tamaños de la oferta 2.We del LCD de la barra) incluyendo tamaños de 3,9 pulgadas, de 4,6 pulgadas y de 5,2 pulgadas. Para cumplir con el requisito de clientes especialmente para los usos industriales.
3.We desarrollan una solución más derivada de estos tipo TFT de la barra como abajo: 1 - con el agujero del tornillo en la opción de la versión del marco. 2 - con el panel táctil capacitivo o la opción resistente del panel táctil. 3 - opción de la versión del alto brillo.
4. funcionamiento excelente de la exhibición del color de fondo, luminancia, ángulo de visión, e intensidad, etc.
5. Temperatura amplia del top del℃ -20 a +70℃ y del nivel de alta calidad para los usos industriales.
6. Solución competitiva del precio con buena calidad entre las mismas clases en la industria del LCD.
7. Fácil instalar y fácil mantener.
Usos:
Este módulo del LCD se puede utilizar en los sistemas integrados, el dispositivo industrial, la seguridad y el equipo de mano que requieren la exhibición en la imagen de alta calidad y colorida. El tipo exhibiciones de la barra de SAEF de TFT LCD es perfecto para el equipo industrial, uso automotriz, sistema del servidor, sistema de la posición, presentaciones de la información dinámicas y exhibición de la publicidad.
Exhibición de la pulgada 480*128 TFT del paisaje 3,9, TFT LCD RGB dibujo del producto de 3,9 pulgadas

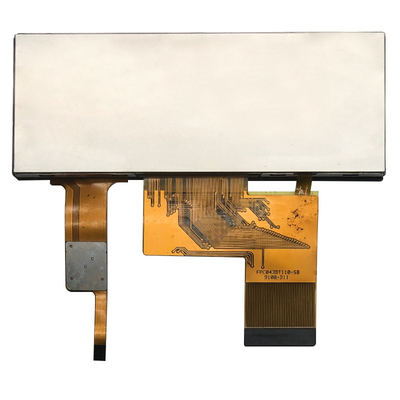

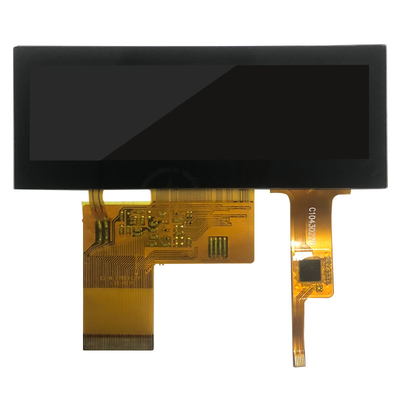

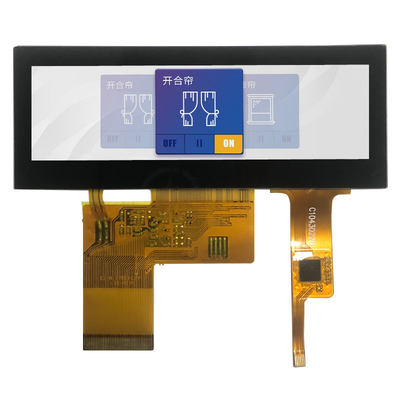

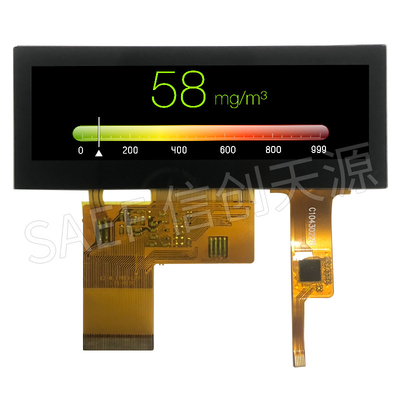

Exhibición de la pulgada 480*128 TFT del paisaje 3,9, TFT LCD RGB imagen de producto de 3,9 pulgadas
Terminales de la entrada-salida
Pin1, VBL- Cátodo del contraluz LED
Pin2, VBL+ Ánodo del contraluz LED.
Pin3, tierra Tierra del sistema
Pin4, VCC Fuente de alimentación para la operación de lógica
Pin5~12, R0~R7 Ómnibus de datos
Pin13~20, G0~G7 Ómnibus de datos
Pin21~28, B0~B7 Ómnibus de datos
Pin29, tierra Tierra del sistema
Pin30, CLK Señal de reloj del pixel
Pin31, DISP Exhiba el control con./desc.
Pin32, HSYNC Señal de sincronización horizontal
Pin33, VSYNC Señal de sincronización vertical
Pin34, GUARIDA Los datos permiten la observación: punto bajo débil tirado interno
Pin35, NC Ninguna conexión
Pin36, tierra Tierra del sistema
Pin37, XR (NC) La señal del lado derecho del TP
Pin38, yarda (NC) Abajo de la señal lateral del TP
Pin39, XL (NC) La señal del lado izquierdo del TP
Pin40, YU (NC) Encima de la señal lateral del TP
