Datos del producto:
|
| Producto: | 5 pulgadas de pantalla LCD IPS TFT | Resolución: | 720x1280 puntos |
|---|---|---|---|
| Interfaz: | MIPI (customizable) | Pantalla táctil: | PCAP Opcional |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) | Estructura del PCAP: | El GFF |
| Regulador del LCD: | ILI9881C | Controlador CTP: | GT911 |
| Dimensión del vidrio de cubierta: | Personalizable | Número del pin: | 25 alfileres |
| Conexión: | FPC Plugging (se puede personalizar) | Luminancia superficial: | 300 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 720x1280 módulo de TFT LCD de 5 pulgadas,ILI9881C módulo de TFT LCD de 5 pulgadas,El tft de MIPI exhibe 5 pulgadas |
||
5 pulgadas TFT LCD retrato HD 720x1280 puntos ILI9881C Interfaz MIPI IPS Ángulos de visión libres con CTP personalizado
5 pulgadas TFT LCD con CTP, HD 720x1280 TFT PCAP Display Descripción
Saef Technology SF-TC500I-8725B-CT es un módulo LCD TFT de tamaño diagonal de 5 ′′ con resolución de 720 x 1280 píxeles. Este módulo está integrado con IC ILI9881C;Incluye las funciones del circuito integrado del controlador y del conductor, admite interfaz MIPI, y el voltaje de alimentación (Vdd) oscila entre 2,6V y 3,3V. valor típico 2,8V. Esta dirección de visualización del módulo es el ángulo de visión libre de tipo IPS ((85/85/85/85).
El módulo SF-TC500I-8725B-CT TFT LCD es de modo retrato con brillo de 300 nits.Puede funcionar a temperaturas de -20°C a +70°CEste módulo TFT LCD de 5 ′′ se utiliza ampliamente en dispositivos industriales, escáneres, sistemas de automatización del hogar, sistemas de control de acceso, equipos de monitorización, analizadores,sistema de seguridad, sistema de riego del jardín, etc.
Ventajas del producto
| Producto: | 5 pulgadas de pantalla LCD IPS TFT | Resolución: | 720x1280 puntos |
|---|---|---|---|
| Interfaz: | MIPI (customizable) | Pantalla táctil: | PCAP Opcional |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) | Estructura del PCAP: | El GFF |
| Control LCD: | ILI9881C | Controlador de CTP: | GT911 |
| Dimensión del vidrio de la cubierta: | Personalizable | Número de pin: | 25 alfileres |
| Conexión: | FPC Plugging (se puede personalizar) | Luminancia de la superficie: | 300 Cd/m2 (nits) |
| Duración del LED: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin
Pin1, LEDA Anodo LED
Pin2, catodo LEDK con LED
Pin3, fuente de alimentación VCC 2.8V
Pin4, IOVCC Fuente de alimentación 1.8V/2.8V Voltado
Pin 5, tierra de energía GND.
Las señales de reloj de pin6, CLKP DSI-CLK+
Las señales de relojería de las señales de pin 7, CLKN DSI-CLK
Pin 8, GND Power Ground. ¿Dónde está el teléfono?
Las señales de datos de pin9, D0N DSI-D0
Las señales de datos de las señales DSI-D0+ de pin10, D0P
Pin 11, GND Power Ground. ¿Qué está pasando?
Las señales de datos de pin12, D1N DSI-D1
Las señales de datos PIN13, D1P DSI-D1+
Pin14, GND Power Ground. ¿Dónde está el teléfono?
Las señales de datos DSI-D2 de las señales PIN15, D2N NC
Las señales de datos DSI-D2+ de las señales PIN16, D2P NC
Pin17, GND Power Ground. ¿Dónde está el teléfono?
Las señales de datos de pin18, D3N NC DSI-D2
Las señales de datos DSI-D2+ de las señales PIN19, D3P NC
Pin 20, GND Power Ground. ¿Dónde está el teléfono?
Pin21, TE Fuente de alimentación 2.8V
El número de identificación de la unidad es el número de identificación de la unidad.
Pin23, restablecer el registro seleccione el pin
Pin24, GND Power Ground. ¿Dónde está el teléfono?
Pin25, GND Power Ground. ¿Qué quiere decir con eso?
5 pulgadas TFT LCD con CTP, HD 720x1280 TFT PCAP Display dibujo

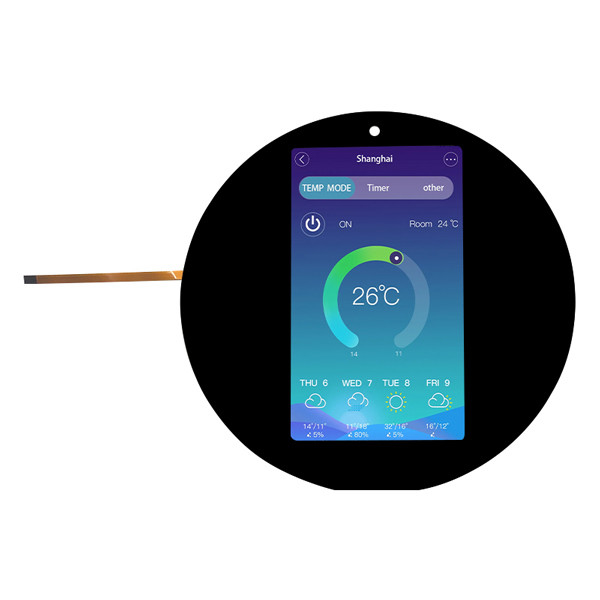

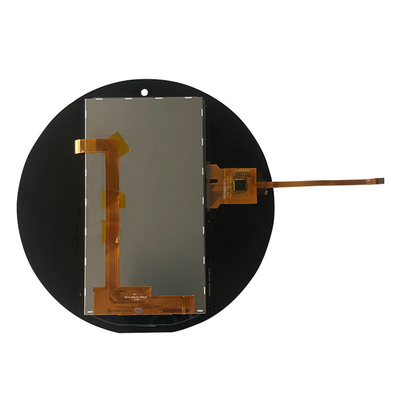

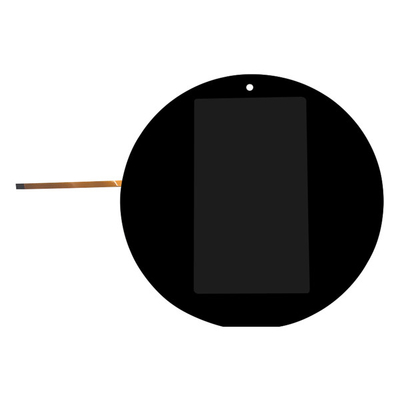

LCD TFT de 5 pulgadas con CTP, HD 720x1280 TFT PCAP Muestra imagen real del producto
