Datos del producto:
|
| producto: | Pulgada de TFT LCD circular 1,09” | Resolución: | 240 x 240 puntos |
|---|---|---|---|
| Interfaz: | Carril SPI de 4 alambres 1 | Pantalla táctil: | con el CTP |
| Dirección de visión: | IPS (80/80/80/80) | Conductor IC: | GC9A01 o equivalente |
| Número pin: | 24 pernos | Tamaño del módulo: | 30,59 x 33,0 x 1,60 milímetros |
| Área activa: | diámetro de 27,79 milímetros | Conexión: | Tipo del conector (adaptable) |
| Luminancia superficial: | 200 cd/m2 (liendres) | Temporeros de funcionamiento.: | -20℃ a +70℃ |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | exhibición de Tft Lcd de la ronda 240x240,Exhibición de TFT LCD de la ronda de SPI,Exhibición de TFT de la ronda GC9A01 |
||
1,09” interfaces circulares de SPI del carril del alambre 1 del tacto 4 de la exhibición 240x240 Dot Resolution With GC9A01 de la pulgada IPS TFT LCD
1,09” ronda TFT LCD, descripciones de la pulgada de TFT LCD circular 1,09”
La tecnología SF-TO109HD-8991A-N de Saef es módulo circular de TFT LCD de la pulgada diagonal de la talla 1,09 un” con los pixeles de la resolución 240x240. Este módulo se incorpora con GC9A01 IC; incluye el regulador y las funciones de IC del conductor, apoyan el interfaz de SPI del carril de 4 alambres 1, y la gama del voltaje de fuente (Vdd) de 2.8V a 3.2V, 3V típico.
El módulo de SF-TO109HD-8991A-N TFT LCD es modo circular con brillo 200 liendres (valor típico). El módulo también está disponible para PCAP (pantalla táctil capacitiva proyectada) opcional. Puede actuar en las temperaturas de -20℃ a +70℃; su almacenamiento gama de temperaturas de -30℃ a +80℃. Este 1,09” módulo de TFT LCD de la pulgada es ampliamente utilizado en el horno del máquina del café, microondas, el escáner, la automatización casera, el sistema del control de acceso, el equipo de supervisión, analizadores, sistema de seguridad, sistema de irrigación del jardín, el etc.
| Producto: | Pulgada de TFT LCD circular 1,09” | Resolución: | 240 x 240 puntos |
|---|---|---|---|
| Interfaz: | Carril SPI de 4 alambres 1 | Pantalla táctil: | Con el CTP |
| Dirección de visión: | IPS (80/80/80/80) | Conductor IC: | GC9A01 o equivalente |
| Pin Number: | 24 pernos | Tamaño del módulo: | 30,59 x 33,0 x 1,60 milímetros |
| Área activa: | diámetro de 27,79 milímetros | Conexión: |
Tipo del conector (Adaptable) |
| Luminancia superficial: | 200 Cd/m2 (liendres) | Temporeros de funcionamiento.: | -20℃ a +70℃ |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
Pin Definition
Pin1~Pin6, CTP fija, Conecte el CTP
Pin7, VDD28, Fuente de alimentación (+2.8V) para el circuito de lógica.
Pin8, LEDA, Positivo ligero trasero de la fuente de alimentación.
Pin9, LEDK, Negativa ligera trasera de la fuente de alimentación.
Pin10~Pin11, NC
Pin12, tierra, Tierra del poder.
Pin13~Pin14, VDDIO, Circuito del IO de la fuente de alimentación (+1.8V/+2.8V).
Pin15, tierra, Tierra del poder
Pin16, RESET, Señal de control de reset.
Pin17, CS, Señal selecta del microprocesador (bajo activa).
Pin18, D/C, Línea del reloj de la comunicación serial (SCLK).
Pin19, WR, Perno selecto de los datos o del comando (RS).
Pin20, SDIN, Línea de datos de la comunicación serial.
Pin21, TE, Efecto del rasgón.
Pin22~Pin23, Tierra, Tierra del poder
Pin24, NC, No necesite conectar.
1,09” ronda TFT LCD, dibujos de la pulgada de TFT LCD circular 1,09”

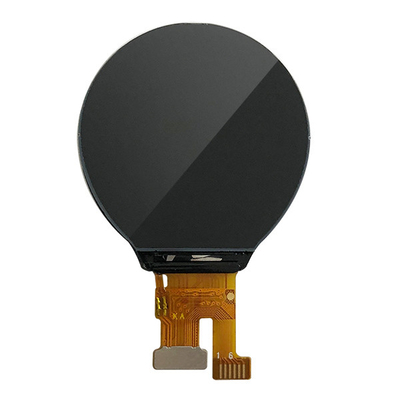

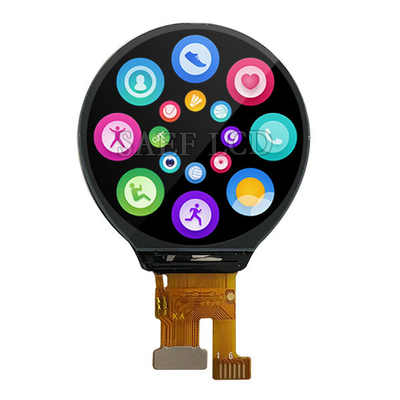

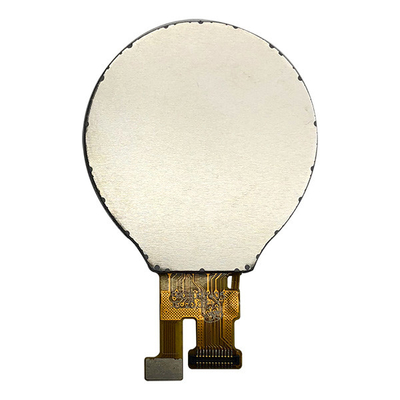

1,09” ronda TFT LCD, imágenes de la pulgada de producto reales de TFT LCD circular 1,09”
