Datos del producto:
|
| Producto: | 1TFT de 9 pulgadas | pantalla táctil: | Panel táctil capacitivo (CTP) |
|---|---|---|---|
| Resolución: | 170 x 320 | Dirección de visión: | Ángulo de visión completo del IPS (80/80/80/80) |
| Interfaz: | SPI / RGB | Dimensión de contorno: | 25.8 x 49.72 x 1.43 mm |
| Área activa: | 42.72 x 22.7 mm | IC del controlador: | ST7789V o equivalente |
| Número del pin: | 30 pines | Conexión: | Enchufe (se puede personalizar) |
| Luminancia superficial: | 350 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Resaltar: | Exhibición 170x320 de PCAP TFT,1,9" exhibición de PCAP TFT |
||
1Pantalla táctil de 9 pulgadas, TFT LCD de 1,9 pulgadas
Resumen rápido del producto
Tamaño: pantalla LCD TFT de 1,9 pulgadas
Resolución: 170×320 puntos
Dirección de visión: IPS
¢Interfaz: RGB, SPI
¢ IC del controlador:ST7789V
¢Control-board: No
¢ Brillo ((cd/m2): 330
¢Marco a través del agujero: No
¢ Pantalla táctil: Panel táctil capacitivo proyectado (PCAP)
Descripción
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceEste módulo está compuesto por un módulo LCD TFT, un circuito de controlador y una unidad de retroiluminación.9 ′′ contiene 170 ((RGB) X320 puntos (170 pixeles horizontales por 320 pixeles verticales). y puede mostrar hasta 262k color. SF-TC190ASJ-8977A-CT el modelo TFT LCD admite SPI e interfaz RGB; el voltaje de alimentación (VCC) del panel LCD de conducción es de es 2.4V a 3.3V. El valor típico es de 2.8V.Se puede utilizar en sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales, equipos de seguridad que requieren una pantalla TFT de alta calidad y imagen colorida.
SF-TC190ASJ-8977A-CT es un TFT tipo IPS-LCD con brillo de 330 cd/m2 (valor típico). el brillo puede ser personalizado alcanzando 1000 nits.Puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
Información sobre la producción
| Producto: | 1.9 pulgadas TFT |
| Resolución: | 170 x 320 |
| Interfaz: | SPI / RGB |
| Pantalla táctil: | Panel táctil capacitivo (CTP) |
| Dirección de visión: | IPS Ángulo de visión completo (80/80/80/80) |
| Dimensión de contorno: | 250,8 x 49,72 x 1,43 mm |
| Área activa: | 42.72 x 22.7 mm |
| Número de pin: | 30 pines |
| Luminancia de la superficie: | 350 Cd/m2 (nits) |
| Control del conductor: | Se aplicarán las disposiciones siguientes: |
| Conexión: | Enchufe (se puede personalizar) |
| Duración del LED: | 40000 horas |
| Temperatura de funcionamiento | ¥20°C a +70°C |
| Conformidad: | Conforme con las normas REACH y RoHS |
1Pantalla táctil de 9 pulgadas, TFT LCD de 1,9 pulgadas Dibujo del producto
Definición del pin
Pin1 GND Energía de tierra
Pin2 VDD fuente de alimentación para el analógico, VDD = 2,4 V ~ 3,3 V.
Pin3 IM2cuando IM1=0, IM2=0,8080-8bit;cuando IM1=1, IM2=1,4 líneas de SPI serie I/F.
Pin4 IM1
Esta señal reinicia el dispositivo y debe ser aplicada para iniciar correctamente el chip.
Pin6 CS Chip pin de selección; Habilitar bajo, deshabilitar alto.
Pin7 D/C ((SPI-SCL) Cuando se conecta a un microprocesador de la serie 8080, este pin recibe el pin de selección de datos/comandos.
Pin8 WR ((SPI-RS) Cuando se conecta a un microprocesador de la serie 8080, este pin recibe la señal de escritura.
Pin9 RDCuando se conecta a un microprocesador de la serie 8080, este pin recibe la señal de lectura. La operación de lectura se inicia cuando este pin se tira hacia abajo y el chip se selecciona.Cuando se selecciona la interfaz serial,Este pin debe estar conectado a la Tierra.
Pin10 de entrada/salida de la interfaz SDASPI.Los datos se fijan en el borde ascendente de la señal SCL.
Pin11-Pin18 D0-D7 MCU bus de datos de interfaz paralela.
Pin19 NC No se conecta
Pin20 LEDA Anodo LED
Pin21 LEDK1 Cátodo LED
Pin22 LEDK2 Cátodo LED
Pin23 LEDK3 Cátodo LED
El catodo LED de pin24 LEDK4
Pin25 GND Tierra de energía
Pin26 TP_RST Sistema de restablecimiento del panel táctil; Si no se utiliza, deje este pin abierto.
Pin27 TP_SCL señal de reloj I2C del panel táctil; si no se utiliza, deje este pin abierto.
Pin28 TP_SDA señal de datos I2C del panel táctil; si no se utiliza, deje este pin abierto.
Pin29 TP_INT Interrumpir la señal al procesador principal del panel táctil; si no se utiliza, deje que este pin se abra.
Pin30 GND Tierra de energía

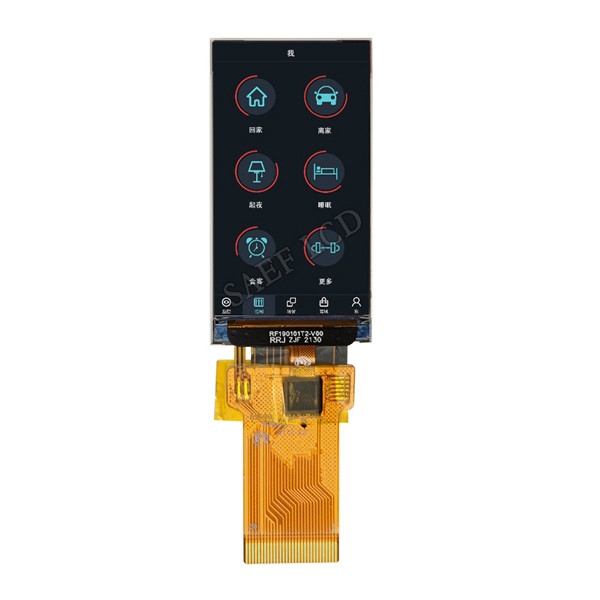

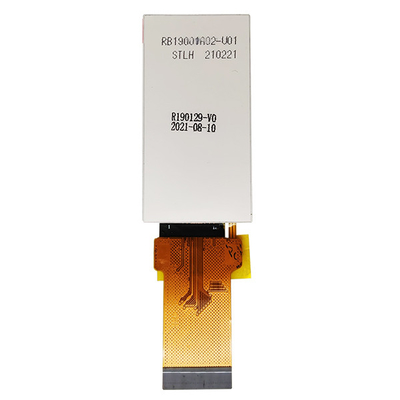

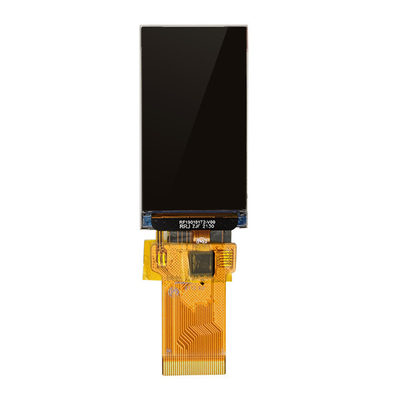

1Pantalla táctil de 9 pulgadas, LCD TFT de 1,9 pulgadas Imagen del producto real
