Datos del producto:
|
| Producto: | 2 pulgadas de OLED pasivo 128x32 | Resolución: | Resolución de 128x32 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Paralelo, SPI, IIC opcional |
| Muestra el color: | Blanco | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | Área activa: | 50.54 (W) x 12.62 (H) mm |
| Pitch de los píxeles: | 0.395 (W) x 0.395 (H) | método de conducción: | 1/32 Ciclo de trabajo |
| temperatura de funcionamiento: | -20°C a +70°C | Temperatura de almacenamiento.: | -30°C a +80°C |
| Control de conducción: | Se trata de un sistema de control de la calidad de los productos. | Válvula de alimentación: | 3 V |
| Número del pin: | 31 Pines | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2 módulo de la exhibición de la pulgada OLED,Módulo 128x32 de la exhibición de OLED,I2C exhibición oled 2 pulgadas |
||
Display gráfico OLED de 2 pulgadas 128x32 con SSD1309Z Interfaz paralela SPI I2C COG con flexibilidad para soldadura
Display OLED de 2 ′′, 128x32 Display OLED Descripción
El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.Se aplicará el método de ensayo de la norma de calidad.Este módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es la interfaz SPI, paralela e I2C predeterminada.
El tamaño de la zona activa es de 2 ′ diagonal con la dimensión del módulo55.60 ((W) x 21.80 ((H)mm, dimensión de la zona activa50.54 (W) x 12.62 (H) mm.Esta pantalla OLED de 2 pulgadas tiene un IC SSD1309Z incorporado y cuenta con una alta relación de contraste de 20,000: 1.Es ideal para aplicaciones como dispositivos médicos.,Sistemas de venta al por menor, artículos para el hogar, aplicaciones para el hogar, instrumentos industriales, automatización, sistemas de visualización audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles,Muestras dinámicas de información, etc..
| Producto: | 2 pulgadas de OLED pasivo | Resolución: | Resolución de 128x32 píxeles |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Interfaz: | Paralelo, SPI, IIC Opcional |
| Color de visualización: | Blanco | Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | Área activa: | 50.54 ((W) X 12.62 ((H) mm |
| Pitch de los píxeles: | 0.395 (W) X 0.395 ((H) | Método de conducción: | 1/32 Ciclo de trabajo |
| Temperatura de funcionamiento: | -20°C a +70°C | Temperatura de almacenamiento: | -30°C a +80°C |
| Control del conductor: | El valor de las emisiones de CO2 es el mismo que el valor de las emisiones de CO2 de los combustibles renovables. | Voltado de alimentación: | 3 V |
| Número de pin: | 31 pines | Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin
Pin 1, NC, no hay conexión.
Pin2, VCC, fuente de alimentación para el panel de tensión de accionamiento.
Pin3, VCOMH, señal COM nivel de voltaje deseleccionado.
Pin4, IREF, este pin es el pin de referencia de la corriente de salida del segmento.
Pin5~Pin12, D7-D0, Estos pines son bus de datos bidireccionales que se conectan al bus de datos de MCU. Se recomienda atar los pines no utilizados a LOW. Cuando se selecciona el modo de interfaz serial, el bus de datos se conecta con el bus de datos de MCU.D0 será la entrada de reloj en serie: SCLK; D1 será la entrada de datos en serie: SDIN y D2 deben mantenerse NC. Cuando se seleccione el modo I2C, D2, D1 deben vincularse y servir como SDAout,SDAin en aplicación y D0 es la entrada de reloj en serieEs el SCL.
Pin13, RD#, Al conectarse a un microprocesador de la serie 6800, este pin se usará como la señal Enable (E)..Cuando se conecta a un microprocesador 8080, este pin recibe la señal de lectura (RD#).este pin debe estar conectado a VSS.
Pin14, WR#, Este es el pin de entrada de control de lectura / escritura que se conecta a la interfaz MCU. Cuando se conecta a un microprocesador de la serie 6800, este pin se utilizará como entrada de selección de lectura / escritura (R / W #).El modo de lectura se llevará a cabo cuando este pin se tira alto y el modo de escritura cuando baja. Cuando el modo de interfaz 8080, este pin será la entrada de escritura (WR#). La operación de escritura de datos se inicia cuando este pin se tira BAJO y el chip se selecciona. Cuando la interfaz serial,este pin debe estar conectado a VSS.
Pin15, D/C#, Data/Command control pin. Bajo para el comando y alto para los datos.
Pin16, RES#, Este pin es la entrada de señal de reinicio. Cuando el pin está BAJO, se ejecuta la inicialización del chip. Mantenga este pin ALTO (es decir, conecte al VDD) durante el funcionamiento normal.
Pin 17, CS#, el chip selecciona el pin.
Pin18, NC, no hay conexión.
Pin19, BS2, pines de selección de la interfaz del bus MCU. Consulte la tabla siguiente para obtener detalles de configuración.
Pin20, BS1, pines de selección de la interfaz del bus MCU. Consulte la tabla siguiente para obtener detalles de configuración.
Pin21, VDD, fuente de voltaje lógica para IC
Pin 22 ~ Pin 29, NC, no hay conexión.
Pin 30, VSS, en el suelo.
Pin31, NC, no hay conexión.
Display OLED de 2 ′′, 128x32 Display OLED DescripciónDibujo

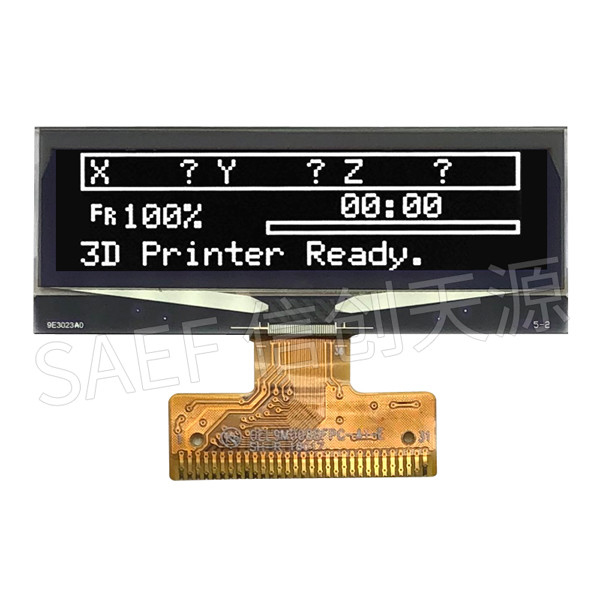

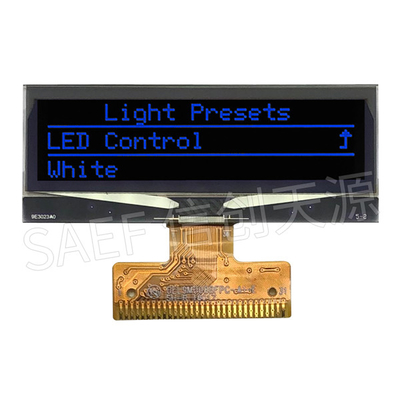

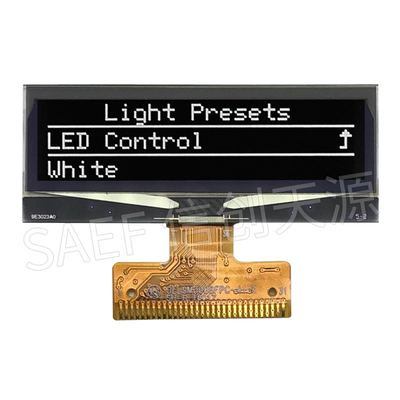

Display OLED de 2 ′′, 128x32 Display OLED Imagen real del producto
