Datos del producto:
|
| producto: | 2,1" pulgada IPS circular TFT LCD | Resolución: | puntos 480x480 |
|---|---|---|---|
| Interfaz: | 3 línea SPI + 18 pedazos RGB | Pantalla táctil: | Puede ser modificado para requisitos particulares |
| Dirección de visión: | IPS (80/80/80/80) | Conductor IC: | ST7701S |
| Número pin: | 40 pernos | Tamaño del módulo: | 56,18 x 59,71 x 2,3 milímetros |
| Área activa: | diámetro de 53,28 milímetros | Conexión: | El tapar (puede ser modificado para requisitos particulares) |
| Luminancia superficial: | 300 cd/m2 (liendres) | Temporeros de funcionamiento.: | -20℃ a +70℃ |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Exhibición circular del LCD de 2,1 pulgadas,Exhibición circular del RGB LCD |
||
2,1" regulador IC IPS de la exhibición ST7701S de TFT 480x480 LCD de la ronda de la pulgada todo el interfaz de los ángulos de visión SPI+RGB
2,1 pulgadas alrededor de TFT LCD, TFT LCD circular 2,1" descripción
La tecnología SF-TC210B-8947A-N de Saef es módulo circular de TFT LCD de la pulgada diagonal de la talla 2,1 un” con los pixeles de la resolución 480x480. Este módulo se incorpora con ST7701S IC; incluye el regulador y las funciones de IC del conductor, apoyan la línea RGB y 3 interfaz de 18bits de SPI, y la gama del voltaje de fuente (Vdd) de 2.5V a 4.8V, 2.8V típico.
El módulo de SF-TC210B-8947A-N TFT LCD es modo circular con brillo 300 liendres (valor típico). El módulo también está disponible para la pantalla táctil resistente y la pantalla táctil capacitiva proyectada opcionales. SF-TC210B-8947A-N puede actuar en las temperaturas de -20℃ a +70℃; su almacenamiento gama de temperaturas de -30℃ a +80℃. Este 2,1" módulo de TFT LCD de la pulgada es ampliamente utilizado en el horno del máquina del café, microondas, el escáner, la automatización casera, el sistema del control de acceso, el equipo de supervisión, analizadores, sistema de seguridad, sistema de irrigación del jardín, el etc.
| Producto: | 2,1" pulgada IPS circular TFT LCD | Resolución: | puntos 480x480 |
|---|---|---|---|
| Interfaz: | 3 línea SPI + 18 pedazos RGB | Pantalla táctil: | Puede ser modificado para requisitos particulares |
| Dirección de visión: | IPS (80/80/80/80) | Conductor IC: | ST7701S |
| Pin Number: | 40 pernos | Tamaño del módulo: | 56,18 x 59,71 x 2,3 milímetros |
| Área activa: | diámetro de 53,28 milímetros | Conexión: | El tapar (puede ser modificado para requisitos particulares) |
| Luminancia superficial: | 300 Cd/m2 (liendres) | Temporeros de funcionamiento.: | -20℃ a +70℃ |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
Pin Definition
Pin1, LEDA, ánodo del LED.
Pin2, LEDK, cátodo del LED.
Pin3, LEDK, cátodo del LED.
Pin4, tierra, Tierra.
Pin5, VCI, Fuente de alimentación.
Pin6, RST, Señal de reset, punto bajo activo.
Pin7, NC.
Pin8, NC.
Pin9, SDA, Señal de datos de SPI.
Pin10, SCK, señal de reloj de SPI.
Pin11, CS, Señal selecta del microprocesador de SPI.
Pin12, PCLK, señal de reloj del punto del RGB.
Pin13, DE, Los datos del RGB permiten la señal.
Pin14, VSYNC, Señal de sincronización del marco del RGB.
Pin15, HSYNC, Línea señal del RGB de sincronización.
Pin16~Pin33, señal de datos del RGB. (DB0: LSB azul; DB5: MSB azul; DB6: LSB verde; DB11: MSB verde; DB12: LSB rojo; DB17: MSB rojos)
Pin34, tierra, Tierra.
Pin35, TP_INT, Interrup del tacto.
Pin36, TP_SDA, señal de datos del tacto I2C.
Pin37, TP_SCL, señal de reloj del tacto I2C.
Pin38, TP_RST, señal de reset del tacto I2C.
Pin39, TP_VCI, Fuente de alimentación del tacto
Pin40, tierra, Tierra
2,1 pulgadas alrededor de TFT LCD, TFT LCD circular 2,1" dibujo

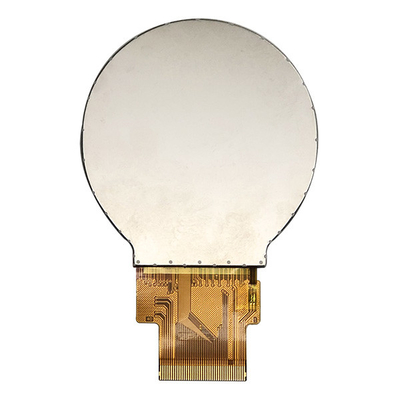

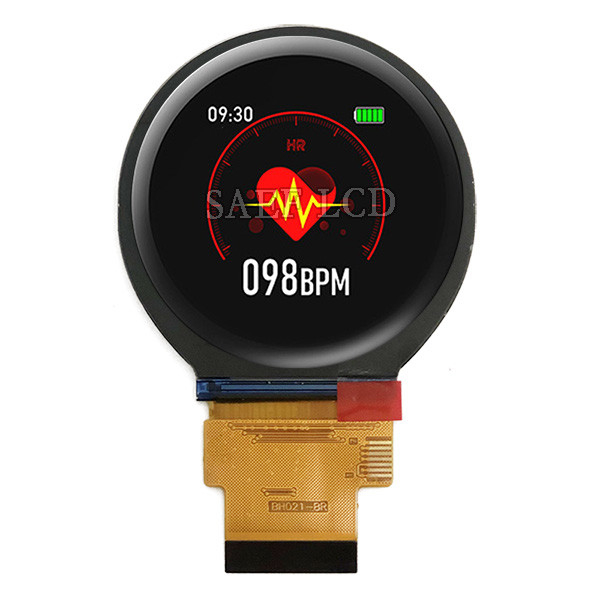

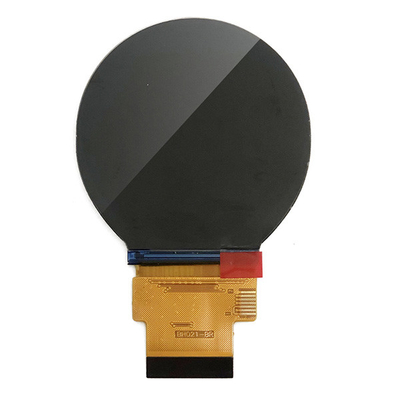

2,1 pulgadas alrededor de TFT LCD, TFT LCD circular 2,1" imagen de producto real
