Datos del producto:
|
| producto: | DIENTE SPI LCD 128X64 | Resolución: | resolución de 128 x 64 puntos |
|---|---|---|---|
| Tipo de cristal: | STN, positivo, Transflective | La óptica: | 6:00 |
| Interfaz: | SPI | Resuma oscuro.: | 65,8 x 36,8 x 6,2 milímetros |
| Área de visión: | 53,0 x 24,6 milímetros | Echada del pixel: | 0,36 x 0,345 milímetros |
| Temporeros de funcionamiento: | 0°C a +50°C | Número pin: | 10 pernos |
| Regulador: | ST7567 | Modo de la impulsión: | 1/64 ciclo de trabajo, 1/9 prejuicio |
| Conector: | Cog+FPC | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Módulo del LCD del DIENTE de SPI 128x64,Módulo amarillo del LCD del DIENTE 128x64,Módulo verde de 128x64 lcd |
||
la exhibición SPI de 128x64 LCD interconecta ST7567 color de fondo verde amarillo del DIENTE STN LCM
DIENTE LCD 128x64, descripción de la exhibición de 128x64 SPI LCD
El DIENTE LCD SF12864-207B de las exhibiciones monocromáticas de la tecnología 128x64 de SAEF se incorpora con ST7567 IC que apoye el interfaz de SPI. La exhibición está teniendo la dimensión del esquema 65,8 x 36,8 x 6,2 milímetros y tamaño del VA de 53,0 x 24,6 milímetros. Esta exhibición monocromática puede actuar en las temperaturas de -0℃ a +50℃; su almacenamiento gama de temperaturas de -10℃ a +60℃. Esta exhibición del DIENTE 128x64 del LCD es muy conveniente para los usos que exigen exhibiciones más compactas del paquete.
Pin Definition:
Pin1, /CS, Chip Select, cuando se selecciona /CS = “L”, microprocesador
Pin2, /RST, Cuando se inicializa /RST = “L”, los ajustes
Pin3, A0, Datos selectos del registro cuando A0= “H”, e instrucción cuando A0= “L”
Pin4, LCC Terminal serial de la entrada de reloj
Pin5, SDA Terminal de la entrada de datos seriales
Pin6, VDD Voltaje de fuente para el circuito de lógica +3.3V
Pin7, tierra Tierra
Pin8, V0 LCD que conduce el voltaje para los circuitos comunes en el marco negativo.
Pin9, XV0 LCD que conduce el voltaje para los circuitos comunes en el marco positivo.
Pin10, VG LCD que conduce el voltaje para los circuitos del segmento
| Producto: | DIENTE SPI LCD 128X64 | Resolución: | 128 x 64 Dots Resolution |
|---|---|---|---|
| Tipo de cristal: | STN, positivo, Transflective | La óptica: | 6:00 |
| Interfaz: | SPI | Resuma oscuro.: | 65,8 x 36,8 x 6,2 milímetros |
| Área de visión: | 53,0 x 24,6 milímetros | Echada del pixel: | 0,36 x 0,345 milímetros |
| Temporeros de funcionamiento: | 0°C a +50°C | Pin Number: | 10 pernos |
| Regulador: | ST7567 | Modo de la impulsión: | 1/64 ciclo de trabajo, 1/9 prejuicio |
| Conector: | COG+FPC | Conformidad: | ALCANCE y RoHS obedientes |
Los módulos de la representación gráfica de SAEF están en el rango de las estructuras de COB/COG. La exhibición gráfica monocromática del LCD es 122x32 incluido LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD. El módulo gráfico monocromático de la exhibición del LCD de SAEF está disponible en STN/FSTN con retroiluminación LED con diversos interfaces en 6800, SPI, 8080, I2C. Las opciones de la fuente de carácter son inglesas, japonés, Europa, tradicional cirílico, hebreo, chino, chinos simplificaron, etc. coreano.
DIENTE LCD 128x64, dibujo de la exhibición de 128x64 SPI LCD

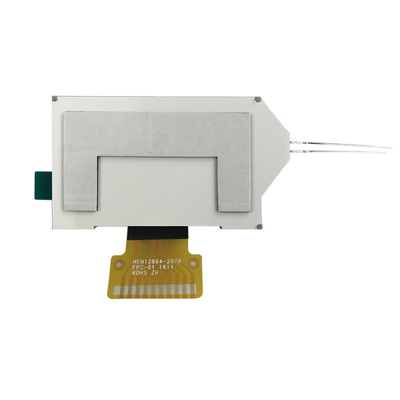

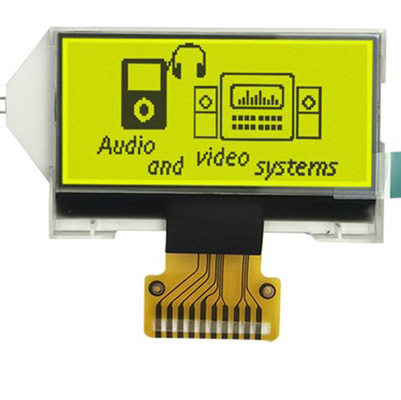

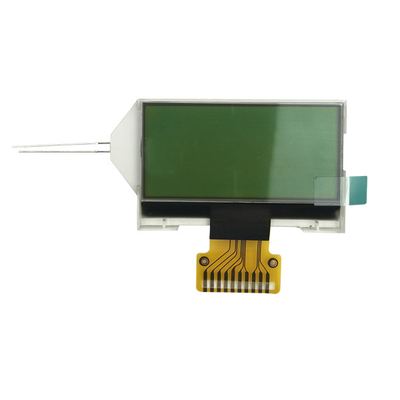

DIENTE LCD 128x64, imagen de producto real de la exhibición de 128x64 SPI LCD
