Datos del producto:
|
| producto: | módulo del LCD del DIENTE 128x64 | Resolución: | gráficos 128x64 |
|---|---|---|---|
| Tipo del LCD: | STN, positivo, transmisivo | Color del contraluz: | Contraluz verde |
| Voltaje de funcionamiento: | 2,8 V | La óptica: | Las 6 |
| Resuma oscuro.: | 65,0 (L) x 38,6 (W) x 4,9 (T) milímetro | Área de visión: | 53,6 (L) x 28,0 (W) milímetro |
| Conducción de método: | 1/64 deber, 1/7 prejuicio | Temporeros de funcionamiento: | -10°C a +60°C |
| Número pin: | 10 pernos | Regulador: | ST7567 o equivalente |
| Interfaz: | MCU | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | 10 pernos LCD gráfico 128x64,DIENTE LCD gráfico 128x64,Módulo del LCD del DIENTE del contraluz 128x64 |
||
Retroiluminación LED del verde del módulo 128x64 Dot Resolution Graphic STN ST7567 del DIENTE del LCD
módulo del DIENTE de 128x64 LCD, descripción gráfica del LCD 128x64
SF12864-34 es un tipo módulo gráfico del DIENTE del LCD con la dimensión 53,6 del VA (L) x 28,0 (W). La exhibición monocromática de los módulos del LCD del DIENTE de SAEF (módulo del LCD del Microprocesador-en-vidrio) proporciona el tipo del gráfico en la resolución de 128x32 a 320x240 y de los tipos de carácter del LCD del DIENTE incluyendo el tamaño de 16x2, 20x2, 20x4, formatos 24x2 con la matriz de punto 5x8.
El paquete del DIENTE ofrece de alta calidad con las ventajas del peso ligero, y el bajo consumo de energía. También, está disponible añadir un tablero de conexión para que cada artículo cambie el interfaz de FPC a los pernos o a los cables. Podemos ofrecer una variedad de conexiones del perno hacia fuera para adaptarnos a sus requisitos. La tecnología del DIENTE LCM es muy conveniente para los usos que exigen exhibiciones más compactas del paquete.
Pin Definition:
1 CS1B Pernos selectos de la entrada del microprocesador
2 /RES Cuando /RES se fija a “L”, se inicializan los ajustes.
3 A0 Determina si el acceso está relacionado con los datos o el comando.
A0= “H”: Indica que las señales en D [7:0] son datos de la exhibición.
A0= “L”: Indica que las señales en D [7:0] son comando.
4 D6 (SCLK)
5 D7 (SDA)
6 VDD Compartido con el terminal VDD de la fuente de alimentación del MPU.
7 VSS Esto es un terminal 0V conectado con el sistema tierra.
8 V0 Niveles voltaicos diagonales para la conducción del LCD
9 XV0 Voltaje de funcionamiento negativo de COM-conductores.
10 VG El VG es el poder de SEG-conductores
| Producto: | módulo del LCD del DIENTE 128x64 | Resolución: | gráficos 128x64 |
|---|---|---|---|
| Tipo del LCD: | STN, positivo, transmisivo | Color del contraluz: | Contraluz verde |
| Voltaje de funcionamiento: | 2,8 V | La óptica: | Las 6 |
| Resuma oscuro.: | 65,0 (L) X 38,6 (W) X 4,9 (T) milímetro | Área de visión: | 53,6 (L) X 28,0 (W) milímetro |
| Conducción de método: | 1/64 deber, 1/7 prejuicio | Temporeros de funcionamiento: | -10°C a +60°C |
| Pin Number: | 10 pernos | Regulador: | ST7567 o equivalente |
| Interfaz: | MCU | Conformidad: | ALCANCE y RoHS obedientes |
módulo del DIENTE de 128x64 LCD, dibujo gráfico del LCD 128x64

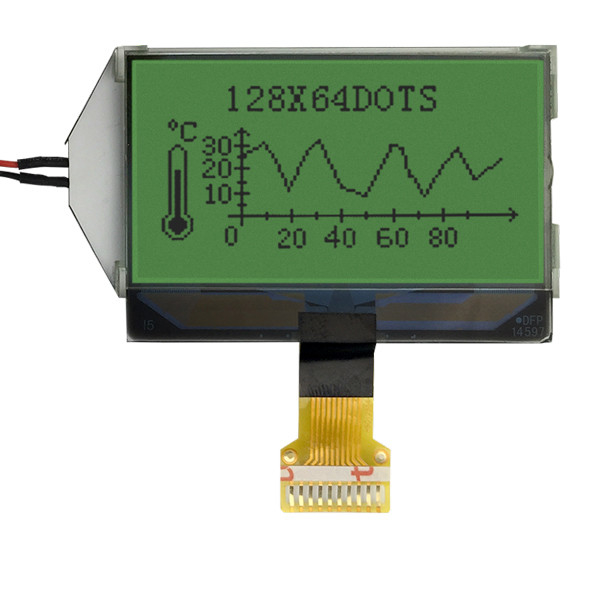

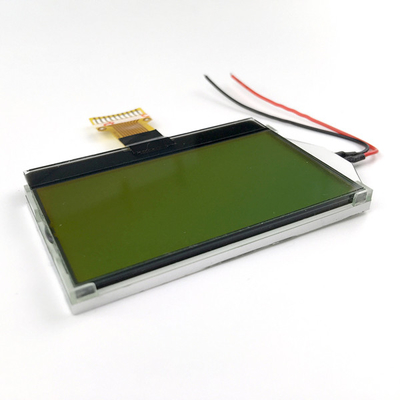

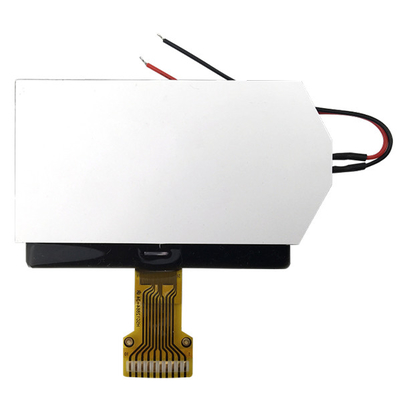

módulo del DIENTE de 128x64 LCD, imagen de producto real gráfica del LCD 128x64
