Datos del producto:
|
| Producto: | Display gráfico LCD de 240x128 | Resolución: | 240x128 puntos |
|---|---|---|---|
| Tipo de pantalla LCD: | FSTN, Positivo, Transflectivo | Optica: | en punto del 6:00 |
| Esquema de la oscuridad.: | 66.0(L) x 44.3 ((W) x 5.1 ((T) mm | Área de observación: | 61.0(L) x 33.8 ((W) mm |
| Dot Pitch: | 0.21 x 0,21 mm | Método de conducción: | ¿Cómo se hace para que los niños se sientan más seguros? 1/12 |
| temperatura de funcionamiento: | -20°C a +70°C | Número del pin: | 30 pines (puede ser personalizado) |
| Interfaz: | MCU (personalizable) | VDD: | 3 V |
| Conector: | Enchufe (customizable) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición gráfica monocromática de 240x128 LCD,Exhibición gráfica monocromática de MCU LCD,8Bits 240x128 LCD gráfico |
||
Display gráfico LCD 240x128 Resolución de puntos FSTN Positivo UC1638C Interfaz MCU de 8 bits con luz de fondo LED blanca 3V
Descripción del módulo LCD gráfico 240x128
SF-240128-004A es un módulo de visualización LCD gráfico monocromo de 240x128 COG. El tamaño del módulo es de 66,0 x 44,3 x 5,1 mm; el área de visualización es de 61 x 33,8 mm. Esta serie tiene integrado IC UC1638C,soporte para la interfaz 6800 (por defecto)Las otras opciones disponibles para la interfaz son 8080, SPI de 3 líneas / 4 líneas. El voltaje lógico de este módulo LCD oscila entre 3V-3.6V; el valor típico es 3V. El módulo funciona a temperaturas de -20 °C a + 70 °C..El rango de temperatura de almacenamiento es de -30°C a + 80°C.
| Producto: | Display gráfico LCD de 240x128 | Resolución: | 240x128 puntos |
|---|---|---|---|
| Tipo de pantalla LCD: | FSTN, Positivo, Transflectivo | Optica: | 6A las tres. |
| Esquema de la luz: | 66.0(L) X 44,3(W) X 5,1 ((T) mm | Área de observación: | 61.0(L) X 33.8 ((W) mm |
| El punto de paso: | 0.21 x 0,21 mm | Método de conducción: | ¿Qué es el amor? 1/12 |
| Temperatura de funcionamiento: | -20°C a +70°C | Número del pin: | 30 pines (se pueden personalizar) |
| Interfaz: | UTM (customizable) | VDD: | 3 V |
| Conector: | Enchufe (customizable) | Conformidad: | Conforme con las normas REACH y RoHS |
SAEF Technology es un fabricante profesional de caracteres y gráficos LCD. Las pantallas LCD gráficas de SAEF (pantalla de cristal líquido) están disponibles en formato de matriz de puntos de resolución gráfica que incluye 96x16,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 y etc. Los tamaños incluyen pantalla LCD de 2 pulgadas, LCD de 2,5 pulgadas, LCD de 3 pulgadas, LCD de 3.2 pulgadas, pantalla LCD de 4 pulgadas, etc.Los módulos de LCD gráfico SAEF incluyen diferentes opciones de polarizador enNuestras luces de fondo LED están disponibles en varios colores, incluyendo amarillo/verde, blanco, azul, rojo, ámbar y RGB.
Tenemos una amplia gama de pantallas gráficas LCD con varias combinaciones de luz de fondo y tipo LCD.El LCD gráfico de SAEF puede utilizarse en instrumentos y equipos de maquinaria industrial, así como en electrodomésticos eléctricos, productos electrónicos de consumo, incluidos los artículos blancos, el sistema POS, las aplicaciones domésticas, los instrumentos industriales, la automatización, los sistemas de visualización audiovisual y los dispositivos médicos.
240x128 Modulo gráfico LCD Dibujo
Definición del pin:
Pin 1-Pin 8, DB7 ~ DB0 y el número de conexión.
Pin 9, RST. ¿Qué quiere decir?
Pin 10, CS0 y el número de código de identificación
Se aplicará el método siguiente:
Pin 12, WR0 y el número de contacto.
Pin13, WR1
Pin14, BM1
Pín 15, BM0
Pin16, identificación
Pin17, POR-DIS y el número de código de identificación
Pin18, VSS, el número de contacto
Pin 19, VDD. ¿Qué quiere decir?
Pin 20, TST4
Pin21, VLCD. ¿Qué quiere decir?
Pin22, VA0-
Pin23, VA1-
Pin24, VA1+
Pín 25, VA0+
Pin26, VB0-
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

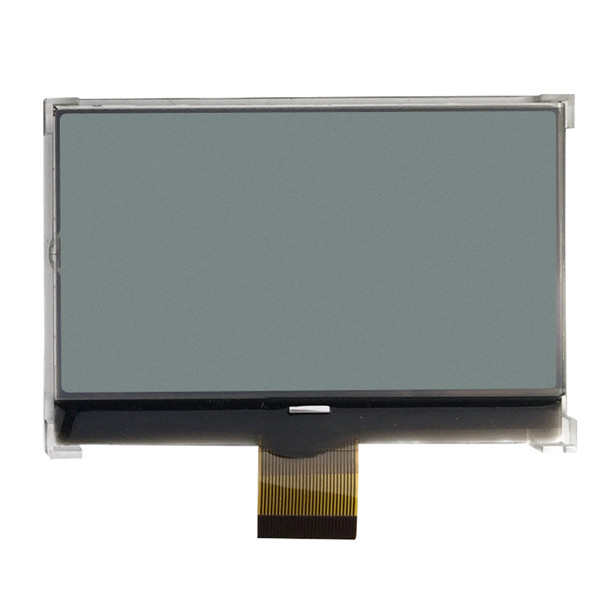

240x128 Modulo gráfico LCD Imagen del producto real
