Datos del producto:
|
| Producto: | 3Display COF OLED de 12 pulgadas | Resolución: | Resolución de 256x64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | 4 cables Interfaz SPI |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Área activa: | 76.78 ((L) x 19.18 ((W) mm | método de conducción: | 1/64 Ciclo de trabajo |
| Greyscale: | 16 Escala de grises | El controlador: | SSD1322 |
| temperatura de funcionamiento: | -30°C a +85°C (se puede personalizar) | Temperatura de almacenamiento.: | -40°C a +90°C |
| Color de la fuente: | Blanco Azul Amarillo Verde | Válvula de alimentación: | 3 V |
| Número del pin: | 7 pines de cabecera, 16 pines opcionales | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | módulo de la exhibición de 256x64 OLED,3,12" módulo de la exhibición de OLED |
||
** Descarga de la hoja de datos **
SFOM312YZ7-25664WBYG-01 Especificación.pdf
3.12" 256x64 COF OLED Modulo de visualización, OLED a escala de grises 3,12 pulgadas Introducción del producto
SFOM312YZ7-25664WBYG-01 es un módulo de pantalla OLED gráfico de 3.12 pulgadas 256x64 monocromático. Este módulo OLED tiene una vida útil de 50,000 horas.y puede ser compatible con una amplia variedad de microcontroladores incluyendo Raspberry Pi y ESP32.
- ¿ Qué?
Características
| Producto: | 3Display OLED de.12" de 256x64 COF | Resolución: | Resolución de 256x64 puntos |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Interfaz: | Interfaz SPI de 4 cables |
| Optica: | Todos los ángulos de visión | Esquema de la luz: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| Área activa: | 76.78 ((L) X 19.18 ((W) mm | Método de conducción: | 1/64 Ciclo de trabajo |
| Escala gris: | 16 Escala de grises | El controlador: | El SSD1322U |
| Temperatura de funcionamiento: | -30°C a +85°C | Temperatura de almacenamiento: | -40°C a +90°C |
| Color de la fuente: | Blanco/azul/amarillo/verde | Voltado de alimentación: | 3 V |
| Número de pin: | 7 pines de encabezado, 16 pines opcionales | Conformidad: | Conforme con las normas REACH y RoHS |
3.12" 256x64 COF OLED Modulo de visualización, OLED en escala de grises 3.12 pulgadas Dibujo del producto
Definición del pin
Pin1 GND (Poder de conexión a tierra)
Pin2 VCC (volución del módulo de alimentación 3V - 5V)
Pin3 SCK (línea del reloj)
Pin4 SDA (línea de datos)
Pin5 RES (Este pin es la entrada de la señal de reinicio. Cuando el pin se tira BAJO, se ejecuta la inicialización del chip. Mantenga este pin tirando ALTO durante el funcionamiento normal.)
Pin6 DC (Este pin es el pin de control de datos/comando que se conecta a la MCU. Cuando el pin se tira alto, los datos en D[1:0] serán interpretados como datos. Cuando el pin se tira bajo, los datos en D[1:]0] se transferirá a un registro de comandos.)
Pin7 CS (Este pin es la entrada de selección del chip que se conecta a la MCU. El chip está habilitado para la comunicación de la MCU solo cuando CS # está pulsado BAJO (BAJO activo).

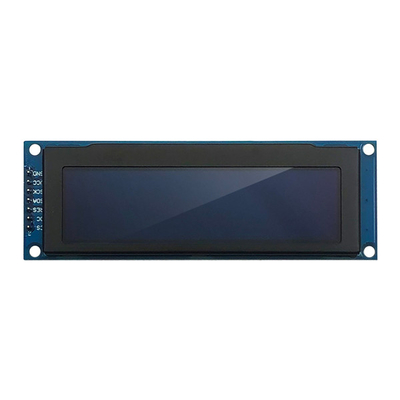

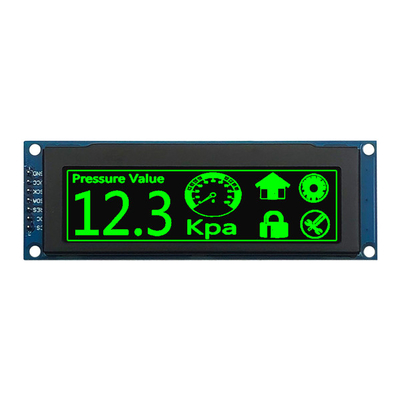

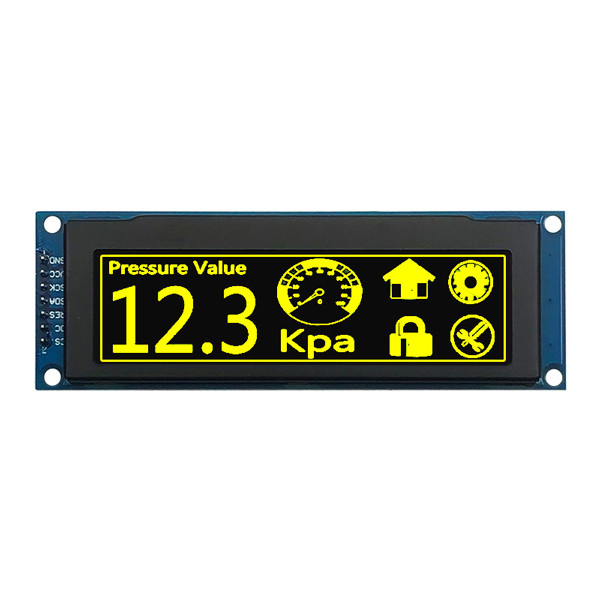

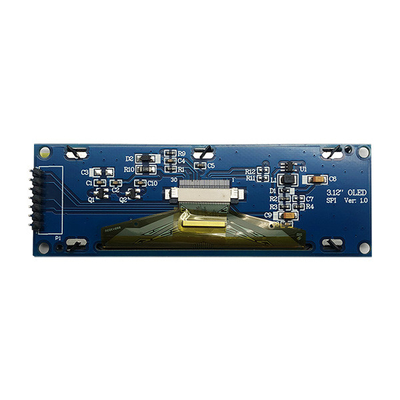

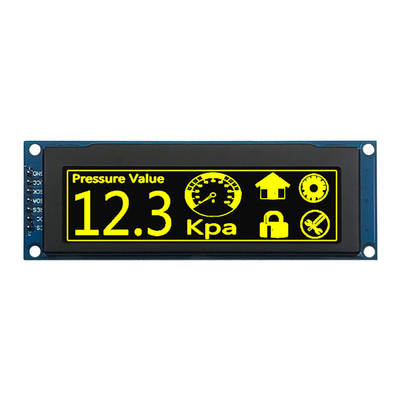

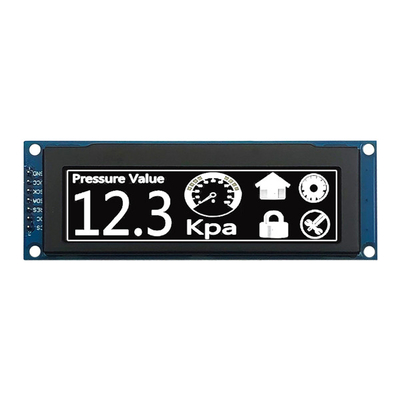

3.12" 256x64 COF OLED Modulo de visualización, OLED en escala de grises 3,12 pulgadas Imagen del producto
