Datos del producto:
|
| Producto: | 2Pantalla OLED gráfica de 8 pulgadas | Resolución: | 256x64 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | 3/4 SPI, 6800 8080 Interfaz |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 97.0(L) x 32.5(W) x 6.4(T) mm |
| Área activa: | 69.1 ((L) x 17..26 ((W) mm | Pitch de los píxeles: | 0.27 x 0,27 mm |
| método de conducción: | 1/64 Ciclo de trabajo | temperatura de funcionamiento: | -40°C a +85°C |
| Temperatura de almacenamiento.: | -45 °C a +90 °C | Control de conducción: | El COF SSD1322 |
| Válvula de alimentación: | 3 V | Grey Scale: | 16 Escala gris |
| Número del pin: | 7 alfileres de cabecera, 4 alfileres opcionales | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición 6800 de 256x64 OLED,8080 exhibición de 256x64 OLED,Exhibición de la pulgada OLED de SPI 2 |
||
OLED de 2,8 pulgadas 256x64 Display, OLED de escala gris de 2,8 pulgadas Descripción
El diodo orgánico emisor de luz (OLED) es una tecnología de nueva generación, imágenes más brillantes y claras con una velocidad de respuesta más ágil.Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.Este módulo OLED es ligero, de baja potencia y pequeño, hay diferentes interfaces opcionales; es por defecto SPI de 3 y 4 líneas,Las opciones disponibles 6800El módulo está hecho de OLEDs COB tienen las ventajas de módulos fácilmente fijos en las aplicaciones de los clientes debido a que tiene una placa de PCB en él.
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. es un módulo de pantalla OLED de matriz de puntos de tipo gráfico 256x64 COF de matriz pasiva. El tamaño del área activa es de 2,8 ′′ diagonal con una dimensión del módulo de 97 x 32,5 mm.La pantalla OLED de 8 pulgadas tiene un IC SSD1322U incorporado, y cuenta con una alta relación de contraste de 20.000: 1. Hay muchas opciones de interfaz para elegir, incluyendo 6800, 8080 e interfaz SPI.el valor típico es de 3VLos colores de emisión disponibles son amarillo, azul cielo y grises de apoyo.Sistemas de venta al por menor, artículos para el hogar, aplicaciones para el hogar, instrumentos industriales, automatización, sistemas de visualización audio/visual, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles,Muestras dinámicas de información, etc..
Características
| Producto: | 2Pantalla OLED gráfica de 8 pulgadas | Resolución: | 256x64 píxeles |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Interfaz: | 3/4 SPI, 6800 8080 Interfaz |
| Optica: | Todos los ángulos de visión | Esquema de la luz: | 97.0(L) X 32.5(W) X 6.4(T) mm |
| Área activa: | 69.1 ((L) X 17..26 ((W) mm | Pitch de los píxeles: | 0.27 x 0.27 mm |
| Método de conducción: | 1/64 Ciclo de trabajo | Temperatura de funcionamiento: | -40°C a +85°C |
| Temperatura de almacenamiento: | -45°C a +90°C | Control del conductor: | El COF SSD1322 |
| Voltado de alimentación: | 3 V | Escala gris: | 16 Escala gris |
| Número de pin: | 7 pines de encabezado, 4 pines opcionales | Conformidad: | Conforme con las normas REACH y RoHS |
OLED de 2,8 pulgadas 256x64 Display, OLED de escala gris de 2,8 pulgadasDibujo
Definición del pin
| El número de pin. | El símbolo |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | No incluido |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | No se puede. |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | ¿Qué quieres decir? |
Características ópticas
|
|
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? |
Unidad |
| Brillo | ¿Qué es? |
Con polarizador |
60 | 80 | - | cd/m2 |
| C.I.E. (blanco) | (x) (y) | Sin polarizador | 0.280. ¿Qué quieres decir?29 | 0Es una calibre 320.33 | 0.36.0. ¿Qué quieres decir?37 | |
| Contraste de la habitación oscura | El CR | - | > 2000:1 | - | ||
| Ángulo de visión | > 160 | - | - | grado- |

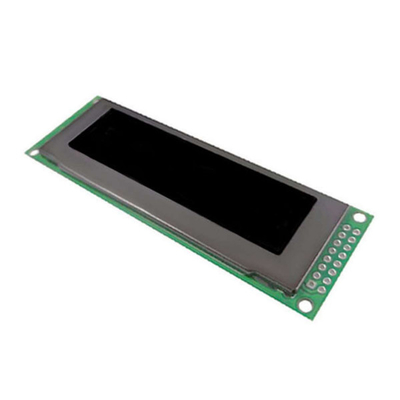

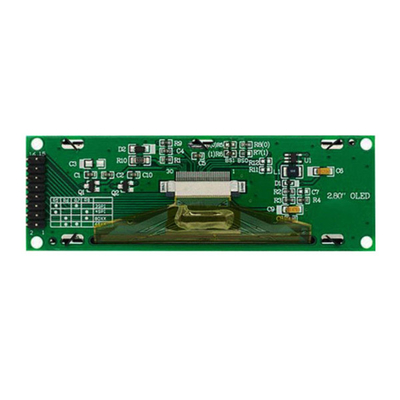

Display OLED de 2,8 pulgadas 256x64, OLED de escala gris de 2,8 pulgadas Imagen del producto
