Datos del producto:
|
| Producto: | 2.23 pulgadas de pantalla gráfica OLED | Resolución: | Resolución de puntos 128x32 |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 74.1.0(L) x 33.1 ((W) x 7.4 ((T) mm | Área activa: | 55.02 ((L) x 13.1 ((W) mm |
| Pitch de los píxeles: | 0.43 x 0,41 mm | método de conducción: | 1/32 Ciclo de trabajo |
| temperatura de funcionamiento: | -40°C a +70°C (se puede personalizar) | Número del pin: | 4 pines y 9 pines opcionales |
| Interfaz: | Interfaz SPI e IIC opcional | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | módulo de la representación gráfica de 128x32 OLED,2,23 módulo de la representación gráfica de la pulgada OLED |
||
SFOM223YZ49-12832WBYG-01Especificación.pdf
Modulo de pantalla OLED SPI 2.23", 128x32 SPI Modulo de pantalla OLED Introducción del producto
Los diodos orgánicos emisores de luz (OLED) son una tecnología de próxima generación que permite imágenes más brillantes, más claras y respuestas más rápidas.El modelo de 23 pulgadas SFOM223YZ49-12832WBGY-01 pantalla OLED está hecha de 128 x 32 puntos monocromoEste módulo OLED es ligero, de bajo consumo de energía, de pequeño tamaño, y tiene diferentes opciones de interfaz, el SPI es el predeterminado, y las opciones disponibles son IIC y puertos paralelos.El módulo está hecho de COB OLED, que tiene la ventaja de ser fácil de fijar el módulo a la aplicación del cliente debido a la placa de PCB en él.
El módulo OLED SFOM223YZ49-12832WBGY-01 originalmente no tenía toque, pero el panel táctil es personalizable.cajas registradoras, dispositivos de mano, máquinas de pedido móviles, etc.
Características
1Esta mini pantalla OLED de 2.23 pulgadas tiene una resolución de 128X32 y un chipset SSD1305.
2Este módulo de pantalla OLED de 2,23 pulgadas tiene un consumo de energía muy bajo: iluminación de pantalla completa 0.08w.
3Esta pantalla OLED de 9 pines de 2,23 pulgadas tiene cuatro agujeros de montaje para una fácil instalación.
4Este producto OLED de 2.23 pulgadas 128x32 está diseñado para el tipo SPI, IIC e interfaz paralela opcional.
5. Este producto OLED de 2,23 pulgadas de 4 pines admite una variedad de chips de control: totalmente compatible con la serie Arduino 51, la serie msp430, el IC CSR stm32 / 2, etc.
6El voltaje de suministro de energía de este producto SPI OLED de 2.23 pulgadas es DC 3V-5V.
7. Este módulo de pantalla OLED de 2.23 pulgadas está integrado en el controlador IC. puede comunicarse con 2C / IIC Interfaz sólo necesita 2 puertos de I / O
8Este producto OLED de 2.23 pulgadas 128x32 es compatible con MMDVM, Pi-Star, y es compatible con Raspberry pi.
9. Este producto OLED SPI de 2.23 pulgadas de 128 x 32 tiene un diseño auto-luminoso, no necesita luz de fondo, la pantalla puede ser auto-luminosa; Tiene un alto contraste, puntos brillantes y nítidos, incluso fuentes pequeñas bastante legibles.
10. el módulo de pantalla OLED de 2,23 pulgadas no tiene fuentes incrustadas dentro del controlador OLED, el usuario puede crear las fuentes a través del software de generación de fuentes.
| Producto: | 2.23 pulgadas de pantalla gráfica OLED |
| Resolución: | Resolución de 128x32 puntos |
| Interfaz: | Interfaz SPI y IIC opcional |
| Número de pin: | 4 pines y 9 pines opcionales |
| Optica: | Todos los ángulos de visión |
| Modo de visualización | Matriz pasiva |
| Esquema de la luz: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (mm) |
| Área activa: | 55.02 ((L) X 13.1 ((W) (mm) |
| Método de conducción: | 1/32 Ciclo de trabajo |
| Pitch de los píxeles: | 0.43 x 0,41 (mm) |
| Temperatura de funcionamiento: | -40°C a +70°C (se puede personalizar) |
| Conformidad: | Conforme con las normas REACH y RoHS |
Módulo de pantalla OLED SPI 2.23", 128x32 SPI

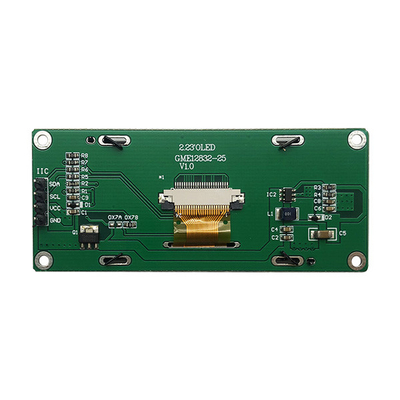

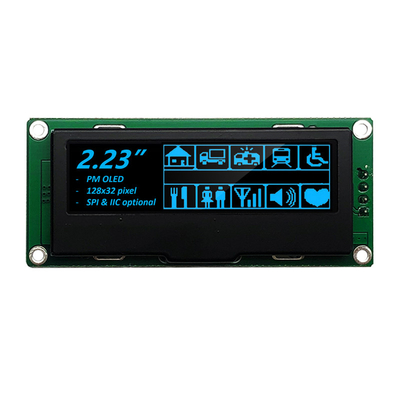

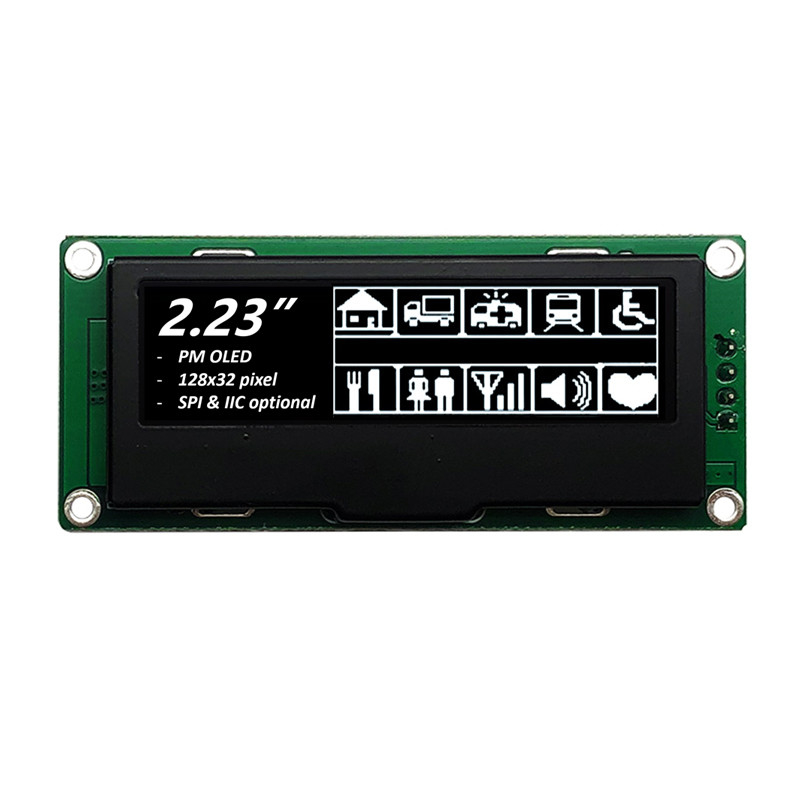

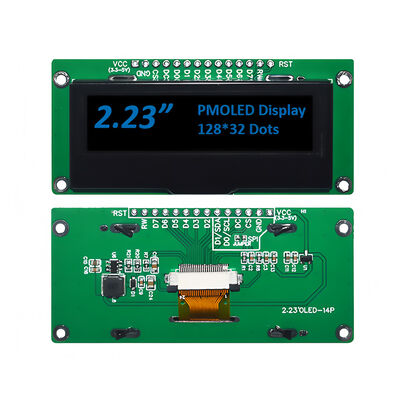

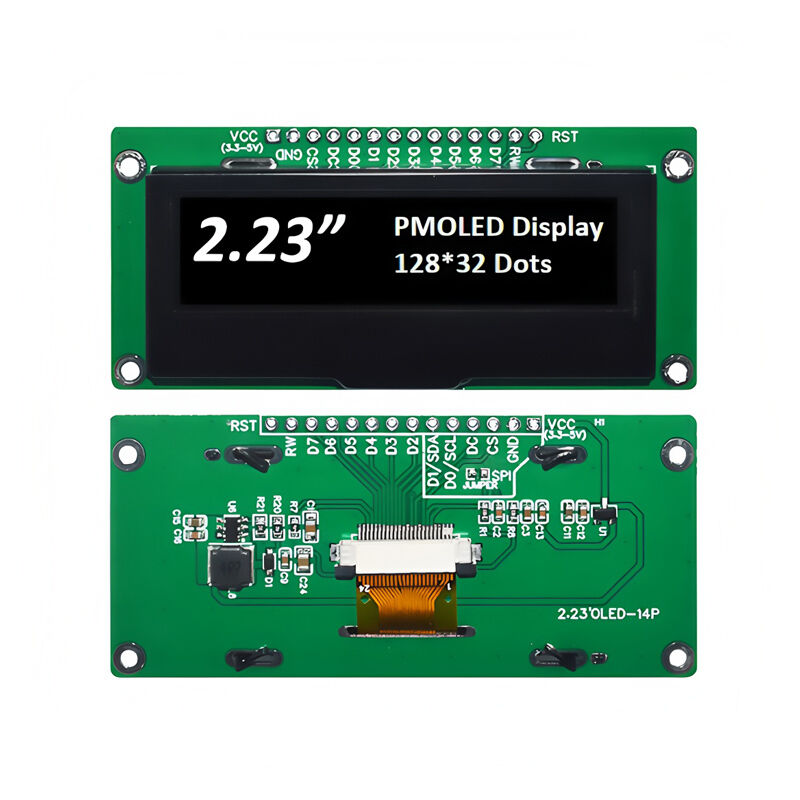

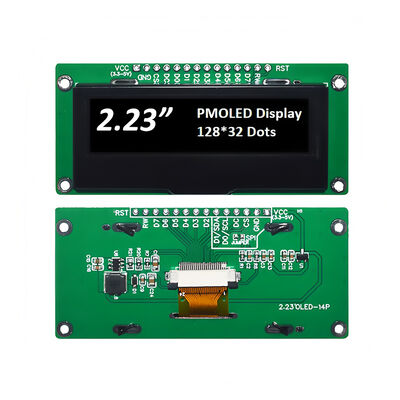

Modulo de pantalla OLED SPI 2.23", 128x32 SPI Imagen del producto
Instalaciones de fábrica y certificados
Un fabricante profesional de módulos de pantalla OLED
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres configuraciones mecánicas, incluidas las tecnologías de matriz pasiva COB, COG y TAB.Resoluciones OLED gráficas monocromáticas disponibles en pantallas gráficas OLED de 50x16, 64x128 OLED, 100x8 gráficos OLED, 100x16 OLED, 100x32 gráficos OLED, 200x16 gráficos OLED, OLED 128x32, pantallas OLED 128x64, OLED 128x128 y pantallas OLED 256x64.Las pantallas gráficas OLED de la familia de productos SAEF cuentan con controladores e interfaces integradosEstos módulos de pantalla OLED están disponibles con un voltaje de accionamiento de 3V o 5V, dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED de 0,49 pulgadas a 5,5 pulgadas OLED, como la pantalla micro OLED de 0,49 pulgadas, mini OLED de 0,66 pulgadas, OLED de 0,69 pulgadas, pantalla OLED de 0,91 pulgadas,Dispositivos de pantalla OLED de 95 pulgadas, pantalla OLED de 0,96 pulgadas, pantalla OLED de 1,5 pulgadas, OLED de 2 pulgadas, OLED de 2,4 pulgadas, pantalla OLED de 2,7 pulgadas, pantallas OLED de 3,12 pulgadas, pantallas OLED de 5,5 pulgadas y soluciones de diseño personalizadas.
Los módulos de pantalla OLED pequeños SAEF son ideales para muchos dispositivos que requieren paneles de pantalla electrónicos.instrumentos industriales, sistemas POS, automatización, sistemas de visualización audiovisual, dispositivos médicos, aparatos de cuidado personal, artículos para el hogar, pantallas de automóviles, pantallas dinámicas de información y más.
