Datos del producto:
|
| Producto: | TFT de 4 pulgadas | Resolución: | Se trata de un sistema de control de velocidad. |
|---|---|---|---|
| Interfaz: | MCU SPI | pantalla táctil: | con PCAP CTP |
| Dimensión táctil: | 84.0(W) x84.0 ((H) x3.37 ((T) (mm) | Dirección de visión: | Todos los ángulos de visión |
| Número del pin: | 40 pines | Conexión: | ZIF |
| Luminancia superficial: | 300 Cd/m2 | Potencia de suministro: | 3.3 V |
| Consumo corriente: | 20 mA | Temperatura de funcionamiento.: | -20 °C a +70 °C |
| Tiempo de vida: | 40000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Panel LCD 320x320 de 4 pulgadas,Panel LCD 3.3V de 4 pulgadas,Pulgada TFT LCD de MCU 4 |
||

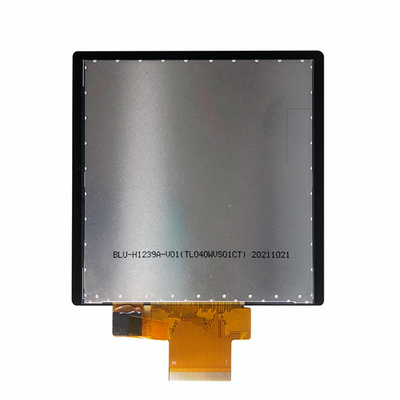

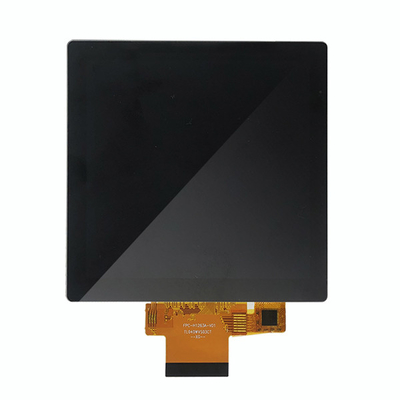

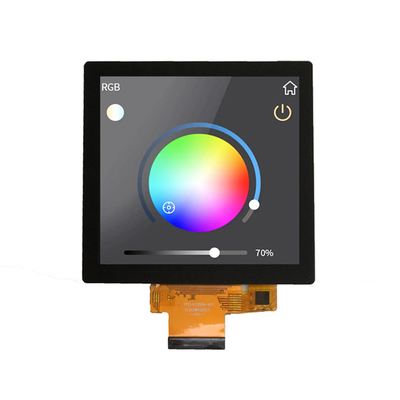

Sobre este artículo SF-TO400DX-8979A-CT
Aumente sus proyectos con nuestro panel de pantalla LCD TFT de 4 pulgadas de suministro de fábrica, con una resolución nítida de 320 x 320 cuadrados.lo que lo convierte en la solución perfecta para una amplia gama de aplicaciones, incluida la electrónica de consumo., dispositivos de mano y equipos industriales.
Características clave:
Aplicaciones:Perfecto para una amplia gama de sectores incluyendo:
¿Por qué elegir nuestro panel de pantalla LCD TFT de 4 pulgadas?
Fabricado con precisión y calidad en mente, nuestro panel LCD TFT garantiza una funcionalidad y un rendimiento duraderos.Ideal para desarrolladores y fabricantes que buscan pantallas confiables y de alta resolución para proyectos innovadores.
Especificaciones:
Transforme su producto con nuestro panel de pantalla LCD TFT de 4 pulgadas de suministro de fábrica.Pedir hoy¡y experimente una calidad visual y rendimiento sin precedentes para su próximo proyecto!
| Producto: | TFT de 4 pulgadas |
|---|---|
| Resolución: | Se trata de un sistema de control de velocidad. |
| Interfaz: | MCU SPI |
| Pantalla táctil: | Con pantalla táctil capacitiva PCAP |
| Dimensión de la lente: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| Dirección de visión: | Todos los ángulos de visión (85/85/85/85) |
| Número de pin: | 40 pines |
| Conexión: | Enchufe |
| Luminancia de la superficie: | 300 Cd/m2 |
| Potencia de suministro: | 3.3 V |
| Consumo actual: | 20 mA |
| Temperatura de funcionamiento | -20°C a +70°C |
| Tiempo de vida: | 40000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción | Cuando no esté en uso | |||
| 1 | El LEDA | Pín positivo B/L | ¿Qué quieres decir? | |||
| 2 | LEDK | Pín negativo B/L | ¿Qué quieres decir? | |||
| 3 | LEDK | Pín negativo B/L | ¿Qué quieres decir? | |||
| 4 | El GND | En el suelo | ¿Qué quieres decir? | |||
| 5 | VCI | Fuente de alimentación (2.8-3.3V) | ¿Qué quieres decir? | |||
| 6 | CICV | Fuente de alimentación de entrada y salida (1.8-3.3V) | ¿Qué quieres decir? | |||
| 7 | Técnica de trabajo | Producción de efecto de desgarro | Abierto | |||
| 8 | Las empresas | Pin de selección de chips, bajo nivel de actividad. | ¿Qué quieres decir? | |||
| 9 | RS | Display data/command selectionDCX= ¥ 1 ¥: datos o parámetros de visualización. DCX = 0: índice de registro / comando. |
¿Qué quieres decir? | |||
| 10 | WR/SCK | Habilitar la escritura en la interfaz MCU. En el modo SPI, este pin es sck | ¿Qué quieres decir? | |||
| 11 | Investigación y desarrollo | Habilitar la lectura | El GND | |||
| 12 | El SDI | Pín de entrada/salida de la interfaz SPI. | ¿Qué quieres decir? | |||
| 13 | ODS | Pin de salida de la interfaz SPI. | ¿Qué quieres decir? | |||
| 14 | El GND | En el suelo | ¿Qué quieres decir? | |||
| 15 a 30 años | D0-D15 | Entrada de sincronización horizontal | El GND | |||
| 31 | Reinicio | Esta señal restablecerá el dispositivo y debe ser aplicado para iniciar correctamente el chip | ¿Qué quieres decir? | |||
| 32 | Im2 | Im0=0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] se utiliza | ¿Qué quieres decir? |
| Se trata de una serie de datos. | IM2 = 0 | MCU 8 BIT | Se utiliza D[7:0] | |||
| 33 | Sección 2 | Se trata de una serie de datos. | IM2= 1 | 4Línea SPI | Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud. | ¿Qué quieres decir? |
| Im0=0 | IM2= 1 | Reserva | ¿Qué quieres decir? | |||
| 34 | El GND | En el suelo | ¿Qué quieres decir? | |||
| 35 | TP_INT | TP Interrupción al host | Abierto | |||
| 36 | TP_SDA | Entrada y salida de datos TP I2C | Abierto | |||
| 37 | TP_SCL | Entrada del reloj TP I2C | Abierto | |||
| 38 | TP_RES | TP restablecimiento externo, bajo está activo | Abierto | |||
| 39 | TP_VCI | Fuente de alimentación TP (2.8-3.3V) | Abierto | |||
| 40 | El GND | En el suelo | ¿Qué quieres decir? | |||
