Datos del producto:
|
| Producto: | 0.96 pulgadas OLED 4 pines I2C | Resolución: | 96x16 píxeles |
|---|---|---|---|
| Estructura: | COG + PCB | Interfaz: | Interfaz de I2C |
| Control de conducción: | SSD1306 o equivalente | pantalla táctil: | Personalizable |
| Dirección de visión: | Todos los ángulos de visión | Esquema de la oscuridad.: | 32.54 × 10 × 2,4 mm |
| Conexión: | Pernos de metal | Número del pin: | 4 pernos |
| Temperatura de funcionamiento.: | -40 °C a +80 °C | Temperatura de almacenamiento.: | -40 °C a +85 °C |
| Duración de vida: | 50,000 horas @ 60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | módulo de la exhibición de 4Pins OLED,módulo de la exhibición de 96x16 OLED,Exhibición de 0 |
||
SFOM069YZ4-9616WB-01 Especificación.pdf
0.69" 96x16 OLED, 4 pines IIC Modulo OLED de 0,69 pulgadas
SFOM069YZ4-9616WB-01 es un COG gráfico con módulo OLED de PCB, que está hecho de resolución de 96x16 píxeles, tamaño diagonal de 0,69 pulgadas. SFOM069YZ4-9616WB-01 está incorporado con SSD1306 IC;admite la interfaz I2CTiene un contorno de PCB de tamaño 32.54 × 10 mm con orificios de montaje a bordo y pines de metal 4x1 en el módulo.
1Interfaz de comunicación serie IIC, cableado simple, sólo 2 líneas de señal, conectadas a la fuente de alimentación con línea 4PIN, fácil de usar;
2. Color blanco, ángulo de visión: mayor de 160 grados, compatible con arduino, serie 51, ESP, STIM32 / 2, chips SCR.
3Bajo consumo de energía: 0.05W durante el funcionamiento normal, Voltagem de apoyo: 3.3V DC, Temperatura de trabajo: -40C-80C grados.
Definición del pin
Pin 1, GND, Gound del circuito lógico, este es un pin de tierra.
Pin 2, VCC, fuente de alimentación para OLED, este es un pin de suministro de voltaje.
Pin 3, SCL, La entrada de reloj serie SCL
Pin 4, SDA, la entrada de datos en serie SD
Información sobre el producto
| Producto: | 0.96 pulgadas OLED 4 pines I2C | Resolución: | 96x16 píxeles |
|---|---|---|---|
| Estructura: | COG + PCB | Interfaz: | Interfaz I2C |
| Control del conductor: | SSD1306 o equivalente | Pantalla táctil: | Personalizable |
| Dirección de visión: | Todos los ángulos de visión | Esquema de la luz: | 32.54 × 10 × 2,4 mm |
| Conexión: | Pinos de metal | Número de pin: | 4 pines |
| Temperatura de funcionamiento | -40°C a +80°C | Temperatura de almacenamiento: | -40°C a +85°C |
| Tiempo de vida: | 50,000 Horas @ 60cd/m2 | Conformidad: | Conforme con las normas REACH y RoHS |
Preguntas frecuentes
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo del contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCDs con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
0.69" 96x16 OLED, 4 pines IIC 0,69 pulgadas módulo OLED dibujo del producto

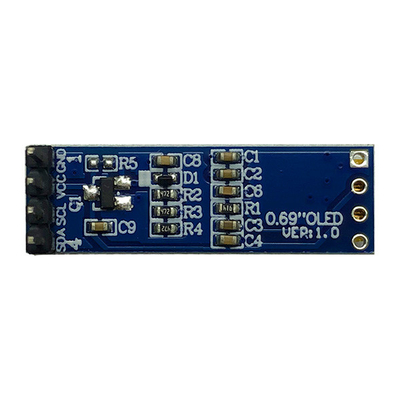

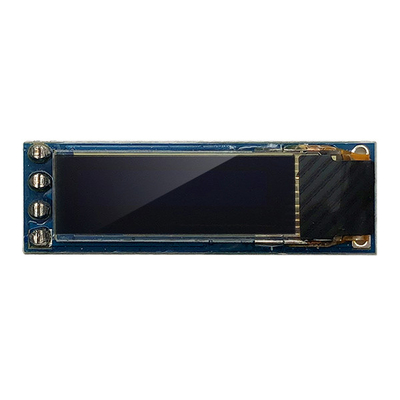

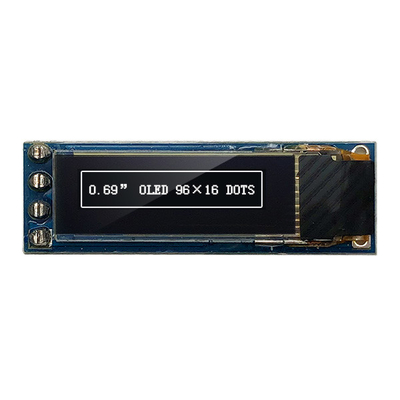

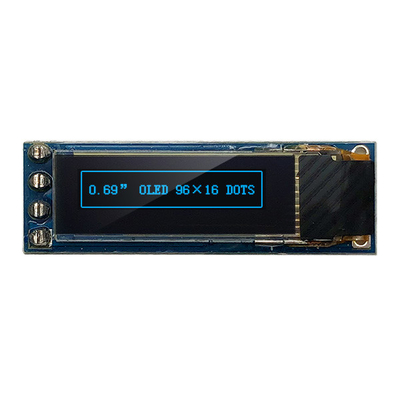

0.69" 96x16 OLED, 4 pines IIC módulo OLED de 0,69 pulgadas Imagen del producto
