Datos del producto:
|
| Producto: | 1.3 pulgadas SPI OLED 7 pines | Resolución: | Gráficos de 128x64 |
|---|---|---|---|
| Interfaces: | El SPI | Vistas de las Algas: | Todo el ángulo de visión |
| Número del pin: | 7 pernos | El color: | Blanco Azul opcional |
| Tamaño del módulo: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) (mm) | Vidrio: | Se aplican las instrucciones siguientes: |
| El controlador: | SH1106 o equivalente | Operando temporalmente.: | -40 °C a +85 °C |
| Proporción de contraste: | 2000: 1 (Contraste de la habitación oscura) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición de SPI OLED 1,3 pulgadas,7 exhibición del Pin OLED 1 |
||
SFOM130YZ7-12864WB-01 Especificación.pdf
1.3 pulgadas OLED, SPI OLED Display Descripción
El modelo SFOM130YZ7-12864WB-01 es el elemento de extensión de SF-OS130YZ-12864WB-01 que tiene una placa de PCB en el módulo; tiene un tamaño diagonal de 1.3 pulgadas, hecho de 128x64 píxeles.Esta placa de PCB con cuatro agujeros de montaje es un método fácil para los clientes para fijar módulos en sus aplicaciones. El módulo SFOM130YZ7-12864WB-01 está integrado con SH1106 IC; admite interfaz SPI de 4 cables; interfaz I2C opcional, tarea de conducción 1/64, el voltaje de alimentación para la lógica es de 3.3V ~ 5V,Nivel de E/S de 5V a 3V con circuito de conversión, la pantalla con una corriente del 50% de la placa de control es de 80mA @ 3.3VDD (valor típico). La conexión del módulo es de 7 pines de cabecera, conexión opcional de 4 pines de cabecera.
Este módulo OLED es adecuado para aplicaciones domésticas inteligentes, dispositivos médicos, controles inteligentes, medidores, etc. puede funcionar a temperaturas de -40 °C a +85 °C;
1Display mini OLED de 1.3 pulgadas con resolución 128X64 y chipset SH1106
2Consumo de energía muy bajo: iluminación de pantalla completa 0.08w
3Cuatro orificios de montaje para una fácil instalación.
4Tipo de interfaz: SPI (puede cambiarse a IIC)
5Apoya una variedad de chips de control: totalmente compatible con la serie Arduino 51, serie msp430, stm32/2 CSR IC, ETC
6- Voltagem de potencia: CC 3V - 5V
Características
| Producto: | 1.3 pulgadas SPI OLED 7 pin | Resolución: | Gráficos de 128x64 |
|---|---|---|---|
| Interfaces: | 4 SPI por cable (I2C opcional) | Ver Algle: | Todos los ángulos de visión |
| Número de pin: | 7 pines (4 pines opcionales) | El color: | Blanco azul opcional |
| Tamaño del módulo: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Vidrio: | PEMOLED |
| El controlador: | SH1106 O equivalente | Tiempo de funcionamiento: | -40°C a +85°C |
| Relación de contraste: | 2000: 1 (Contraste de la habitación oscura) | Conformidad: | Conforme con las normas REACH y RoHS |
1.3 pulgadas OLED, SPI OLED Display Dibujo

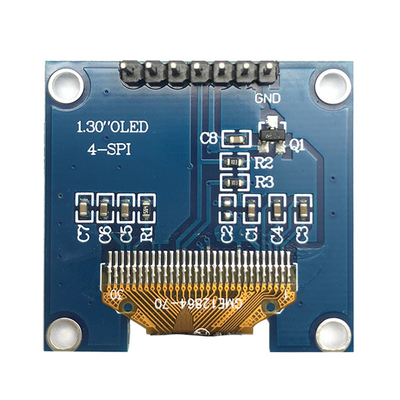

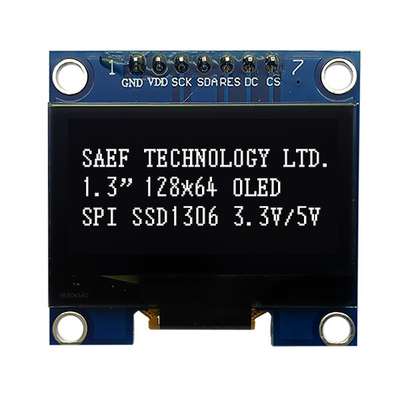

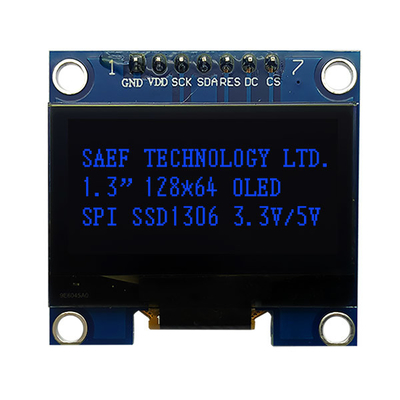

1.3 pulgadas OLED, SPI OLED Display Imagen real del producto
Preguntas frecuentes:
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo del contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCDs con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
Fabrica y instalaciones
Palabra clave de búsqueda: 1.3 OLED.3, OLED de 1.3 pulgadas, OLED de 1.3 pulgadas, OLED de 1.3 pulgadas, PMOLED de 1.3 pulgadas, PMOLED de 1.3 pulgadas, gráfico de 1.3 pulgadas OLED, OLED de 12864 OLED, pantalla OLED 128x64.
