Datos del producto:
|
| Producto: | 3.5" QVGA RGB TFT LCD | Resolución: | 320x240 puntos |
|---|---|---|---|
| pantalla táctil: | con la pantalla táctil de PCAP | Lente de la cubierta: | Personalizable |
| Dirección de visión: | A las seis. | Interfaz: | INTERFAZ DEL RGB |
| Esquema de la oscuridad.: | 76.9x63.9x4.65 mm | Número del pin: | 54 pines |
| Conexión: | Enchufe | Temperatura de operación.: | -20 °C a +70 °C |
| Luminancia superficial: | 320 cd/m2 (se puede personalizar) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición de QVGA PCAP TFT,3,5" exhibición 320x240 de PCAP TFT |
||
TFT 3.5 "Inch QVGA 320x240 Paisaje LCD RGB con PCAP capacitiva pantalla táctil HX8238 54 Pin
SAEF TECHNOLOGY SF-TO350M-8840A-CT es una célula LCD de 3,5 pulgadas con transistores de película delgada como elementos activos y contiene píxeles.3) panel TN-LCD principal de tipo transmisor de pulgadasLa resolución del panel es de 320 (RGB) x 240 píxeles y puede mostrar hasta 16,7M de color.
SF-TO350M-8840A-CT es con PCAP touch screen OCA conectado, el PCAP es de estructura G+G. SF-TO350M-8840A-CT es compatible con interfaz RGB mientras que la pantalla táctil es interfaz IIC.
El módulo LCD TFT SF-TO350M-8840A-CT se utiliza ampliamente en cajas negras, dispositivos inteligentes, POS móviles, lectores de efectivo, teléfonos portátiles GPS, máquinas de pedidos de alimentos portátiles, analizadores de señales,Equipo de laboratorio de banco superior, sistema de seguridad, automatización del hogar, mini reproductor de audio, monitor para bebés y otros dispositivos de mano, etc.
| Producto: | 3.5" QVGA RGB TFT LCD | Resolución: | 320X240 puntos |
|---|---|---|---|
| Pantalla táctil: | Con pantalla táctil PCAP | Lente de cubierta: | Personalizable |
| Dirección de visión: | A las seis. | Interfaz: | Interfaz RGB |
| Esquema de la luz: | 76.9x63.9x4.65 mm | Número de pin: | 54 alfileres |
| Conexión: | Enchufe | Temperatura de funcionamiento | -20°C a +70°C |
| Luminancia de la superficie: | 320Cd/m2 | Conformidad: | Conforme con las normas REACH y RoHS |
3.5" RGB TFT, QVGA LCD de 3,5 pulgadas Del rayo
Definición del pin de interfaz
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | La luz LED-K1 | Yo... | Cátodo LED |
| 2 | LED-K2 | Yo... | El catodo LED se conecta al LED-K1 |
| 3 | Se aplicará el método siguiente: | Yo... | Anodo LED |
| 4 | LED-A2 | Yo... | Conexión del ánodo LED al LED-A1 |
| 5 y 7 | No incluido | - | No hay conexión. |
| 8 | /RESET | Yo... | Reinicie el pin |
| 9 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 10 | El SCL | Yo... | Señales del reloj SPI |
| 11 | El SDI | Yo... | Pin de entrada de la interfaz SPI |
| 12 | B0 | Yo... | Señales de datos azules (LSB) |
| 13 a 19 | B1 a 7 | Yo... | Señales de datos azul |
| 20 | G0 | Yo... | La señal de datos verde (LSB) |
| 21 a 27 | G1 a 7 | Yo... | Señales de datos verdes |
| 28 | R0 | Yo... | Señales de datos RED (LSB) |
| 29 a 35 años | R1 a 7 | Yo... | Signo de datos rojo |
| 36 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 37 | VSYNC | Yo... | Señal de sincronización vertical |
| 38 | En el caso de las empresas | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 39 a 40 | No incluido | - | No hay conexión. |
| 41 | VDD | Yo... | Fuente de alimentación de +2,8V |
| 42 | VDDIO | Yo... | 1Fuente de alimentación de.8V~2.8V |
| 43 | YU | Yo... | Pin del panel táctil |
| 44 | El número de | Yo... | |
| 45 | YD | Yo... | |
| 46 | XR | Yo... | |
| 47 a 51 años | No incluido | - | No es conexión |
| 52 | En el caso de las empresas | Yo... | Control de datos de entrada habilitado |
| 53 a 54 años | El GND | Yo... | El poder de tierra |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |

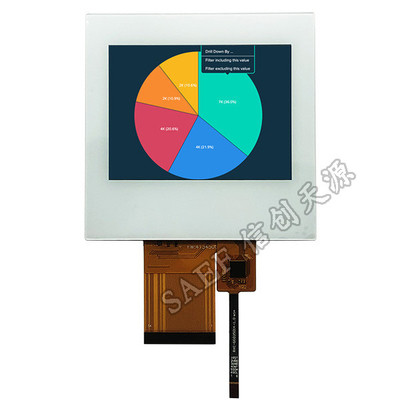

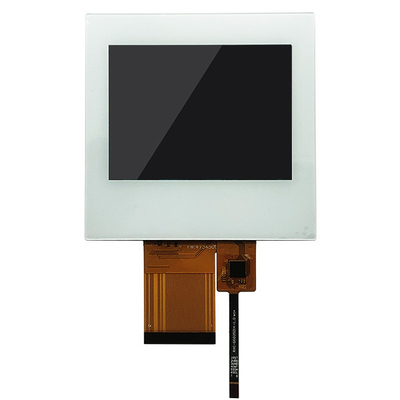

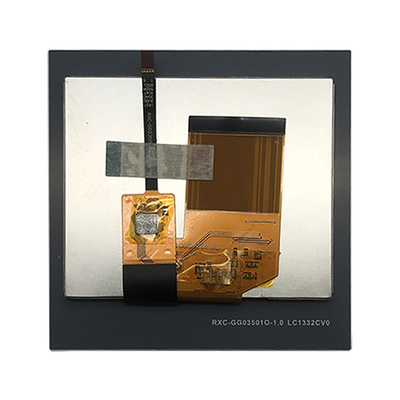

3.5" RGB TFT, QVGA LCD de 3,5 pulgadasImagen real del producto
Palabra clave de búsqueda: LCD de 3,5 pulgadas, LCD de 3,5 pulgadas, LCD de 3,5 pulgadas, LCD de 3.5, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas,Pantalla LCD TFT de 3,5 pulgadas, TFT RGB de 3,5 pulgadas, TFT RGB de 3,5 pulgadas, QVGA de 3,5 pulgadas, China TFT de 3,5 pulgadas.
