Pantalla LCD gráfica monocromática de 128x32 puntos COG con interfaz IC y SPI ST7565R
128x32 Tipo gráfico LCD monocromo Descripción
SAEF Technology SF-12832-156 es un módulo LCD monocromático de tipo gráfico 128x32 COG. El modelo SF-12832-156 está integrado con un controlador ST7565R o IC equivalente; admite una interfaz serie SPI de 4 líneas.
Este módulo SF-12832-156 de pantalla gráfica LCD 128x32 es de 3.3V (valor típico) para el voltaje de alimentación.
Este modelo de pantalla LCD gráfica puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C. Este módulo LCD es originalmente sin contacto,Pero el panel táctil es personalizable.
Detalles rápidos del producto:
1. Tamaño de la pantalla LCD: módulo LCD monocromático gráfico
2. Resolución: 128x32
3Ángulo de visión 6:00
4Dimensión del contorno: 41.4x24.3x4.0mm
5. IC del conductor: ST7565R
6Tipo de interfaz LCM: SPI de 4 líneas
7. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C
8. Panel táctil: Sin panel táctil ((Personalizable)
9Este módulo se utiliza ampliamente en el medidor y el instrumento, el controlador remoto, el dispositivo de sensor, el terminal POS, el lector de efectivo, el dispositivo de mano, la máquina móvil de pedidos de alimentos, el analizador médico, etc.
| Producto: |
Display LCD gráfico monocromático |
Resolución: |
128x32 |
| Tipo de pantalla LCD: |
FSTN, Transflectivo, Positivo |
Optica: |
A las seis. |
| Esquema de la luz: |
41.4x24.3x4.0 mm |
Luz de fondo: |
Blanco, 3,0 V, 30 mA |
| Temperatura de funcionamiento: |
-20°C a +70°C |
Número del pin: |
17 alfileres |
| El controlador: |
Se aplicará el procedimiento siguiente: |
Interfaz: |
SPI de 4 líneas |
| Conector: |
COG+FPC |
Conformidad: |
Conforme con las normas REACH y RoHS |
128x32 Tipo gráfico Monocromático Dibujo LCD

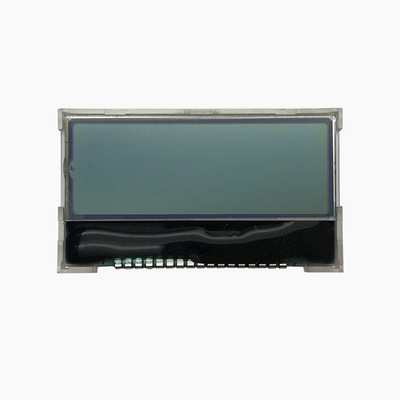

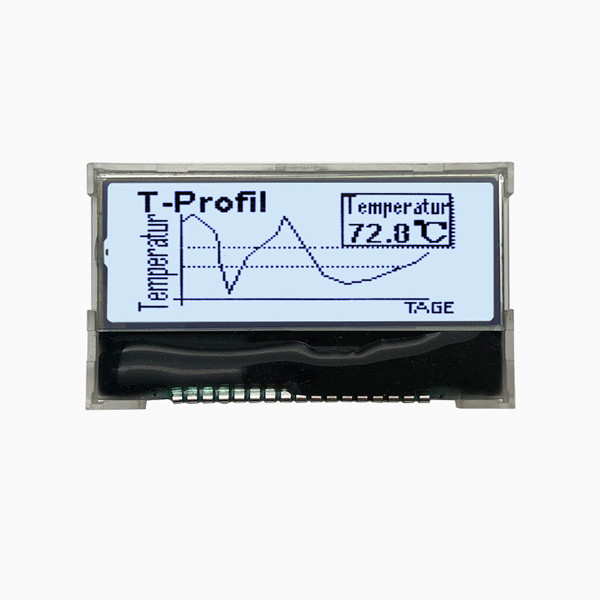

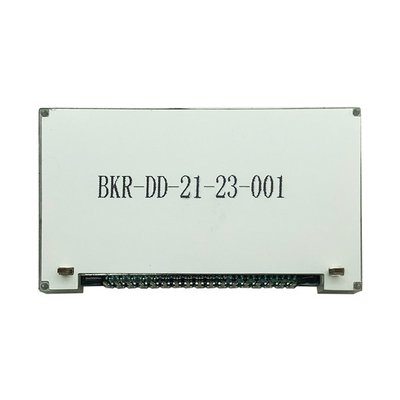

128x32 Tipo gráfico LCD monocromo Imagen del producto real
Instalaciones de fábrica y certificados
¿Por qué elegirnos?
1Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?SAEF puede cumplir con sus requisitos LCD personalizados.
2Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?SAEF puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica..
3Compromisos con la calidad
SAEF está calificado por ISO9001: 2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados globales.pruebas de fiabilidad y de envejecimiento.
4Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
Preguntas frecuentes:
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo de contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días llegar. También es opcional el envío aéreo y marítimo.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCDs con nuevo pedido para pequeñas cantidades.los repararemos y les enviaremos de nuevo o podemos discutir la solución incluyendo volver a llamar según la situación real.
Palabra clave de búsqueda: 128x32 LCD, 128x32 LCD, LCD 128x32, 12832 gráfico, gráfico LCD 12832, COG 128x32, 128x32 COG LCD
