Datos del producto:
|
| Palabras clave: | Módulo táctil TFT LCD de 7 pulgadas | pantalla táctil: | PCAP ((Pantalla táctil capacitiva) |
|---|---|---|---|
| Resolución: | 1024x600 | Dimensión del vidrio de cubierta: | Opcional para personalización |
| Interfaz LCM: | INTERFAZ DEL RGB | Luminancia superficial: | 200 cd/m2 |
| Duración del LED: | 40,000 horas | Pernos: | 50 alfileres |
| Dirección de visión: | Libre (80/80/80/80) | Interfaz CTP: | I2C |
| Temperatura de operación.: | – 20℃ a +70℃ | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1024x600 pantalla TFT táctil de 7 pulgadas,IPS pantalla TFT táctil de 7 pulgadas,Panel táctil de TFT PCAP |
||
7 pulgadas TFT LCD Touch Module IPS Ángulo de visión completo 1024x600 puntos con interfaz RGB con PCAP

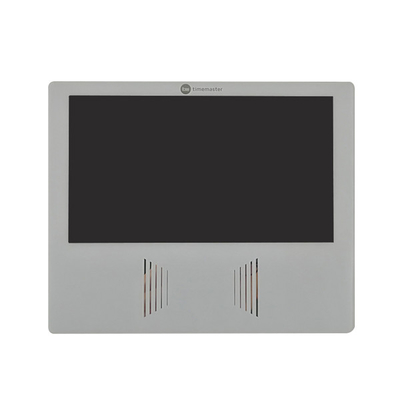

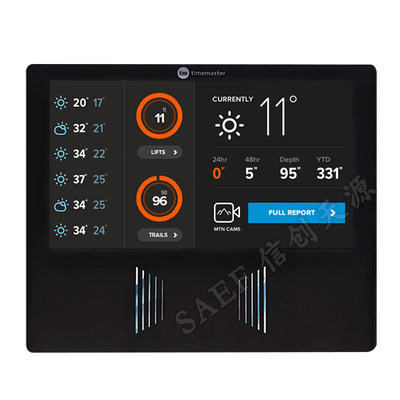

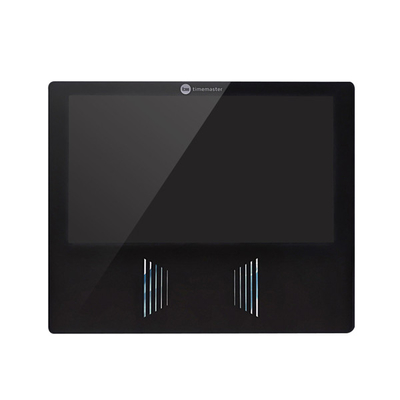

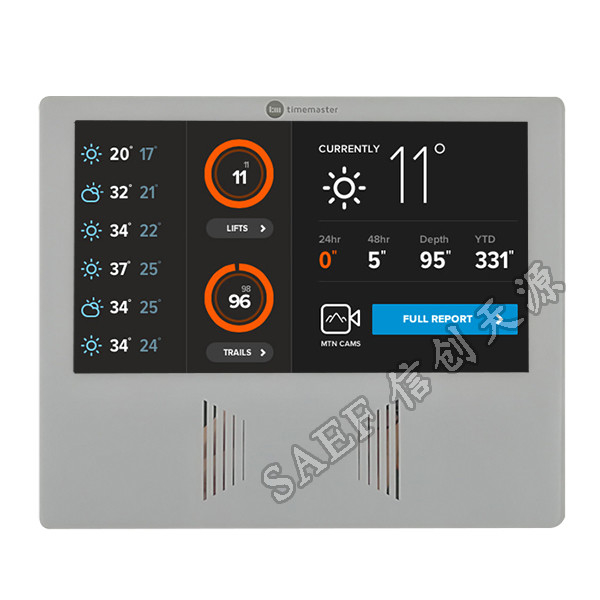

SAEF Technology SF-TC700B-8619A-CT3/CT4 es una pantalla LCD TFT de ángulo de visión completo tipo IPS de 7 pulgadas con resolución QVGA de 1024x600 píxeles.Disponible tanto el vidrio de cubierta de color negro como el blanco.

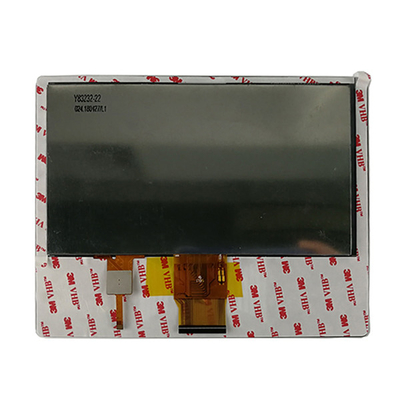

Este módulo LCD tiene una dimensión de contorno de 182,5*151*5,38 mm, y un tamaño AA de 154,21x85,92 mm. Este LCD TFT de 7" está con PCAP ((Capacitive Touch Screen). SF-TC700B-8619A-CT3 está con vidrio de cubierta blanca,y SF-TC700B-8619A-CT4 está con vidrio de cubierta negroLa interfaz LCM es con interfaz RGB, 50 pines. La interfaz CTP es I2C. SF-TC700B-8619A-CT3/CT4 es con 320cd/m2 (nits) de brillo de superficie,este módulo de pantalla LCD puede funcionar a temperaturas de ∼20°C a +70°C.
| Palabras clave: | Módulo táctil TFT LCD de 7 pulgadas | Pantalla táctil: | PCAP ((Pantalla táctil capacitiva) |
|---|---|---|---|
| Resolución: | 1024x600 | Dimensión del vidrio de la cubierta: | Opcional para personalización |
| Interfaz LCM: | Interfaz RGB | Luminancia de la superficie: | 200 Cd/m2 |
| Duración del LED: | 40000 horas | Las pines: | 50 números PIN |
| Dirección de visión: | ¿Qué es lo que se está haciendo? | Interfaz CTP: | I2C |
| Temperatura de funcionamiento | ¥20°C a +70°C | Conformidad: | Conforme con las normas REACH y RoHS |
7 pulgadas TFT LCD Modulo táctil Dibujo
Interfaz CTP
Pin 1, el GND
Pin 2, SDA 1.8V. No puedo.
Pin 3, SCL 1.8V. No hay necesidad de hacerlo.
Pin 4, VCC 2.8V. No hay necesidad de hacerlo.
Pin5, INT 1,8 V
Pin 6, RST 1.8V. El motor está en su punto de salida.
| Número PIN. | SÍMBOLO | Definición |
| 1 | LED+ | Potencia para la luz de fondo LED (ánodo) |
| 2 | LED+ | Potencia para la luz de fondo LED (ánodo) |
| 3 | LED- | Potencia para retroiluminación LED (catodo) |
| 4 | LED- | Potencia para retroiluminación LED (catodo) |
| 5 | El GND | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 6 | VCOM (Comunidad de Control de Vuelos) | Un voltaje de alimentación al electrodo común del panel TFT |
| 7 | El DVDD | Potencia para circuitos digitales y analógicos |
| 8 | Modo de trabajo | Se seleccionará el modo DE/SYNC. MODE=0:Modo SYNC; MODE=1:Modo DE; |
| 9 | DE | Ingreso de datos Habilitado para el modo TTL. |
| 10 | V.S. | Entrada de sincronización vertical |
| 11 | HC | Entrada de sincronización horizontal |
| 12 ~ 19 | B7~B0 | Datos en azul |
| 20 ~ 27 | G7~G0 | Datos verdes |
| Entre 28 y 35 | R7 ~ R0 | Datos en rojo |
| 36 | El GND | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 37 | DCLK | Entrada paralela de reloj RGB. |
| 38 | El GND | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 39 | El número de personas | Selección izquierda / derecha |
| 40 | U/D | Configuración de escaneo de conductor de puerta hacia arriba/abajo |
| 41 | VGH | Puerta encendida |
| 42 | VGL | Puerta de apagado de tensión |
| 43 | AVDD | Potencia para circuito analógico |
| 44 | Reinicio | Reserva global |
| 45 | No incluido | No hay conexión. |
| 46 | VCOM (Comunidad de Control de Vuelos) | Un voltaje de alimentación al electrodo común del panel TFT |
| 47 | DITHB | Activar/ desactivar la función de contención. |
| 48 | El GND | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 49 | No incluido | No hay conexión. |
| 50 | No incluido | No hay conexión. |
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad | Prueba
Condición |
Nota |
| Válvula de alimentación | Vf | 9.3 | 9.6 | 9.9 | V. | Si = 160 mA | ¿Qué quieres decir? |
| Corriente de suministro | Si es | ¿Qué quieres decir? | 160 | ¿Qué quieres decir? | - ¿Qué es? | ¿Qué quieres decir? | ¿Qué quieres decir? |
| Voltagem inversa | - ¿ Qué? | ¿Qué quieres decir? | ¿Qué quieres decir? | 5 | V. | ¿Qué quieres decir? | |
| Disipación de energía | Pd | ¿Qué quieres decir? | 1536 | ¿Qué quieres decir? | MW | ¿Qué quieres decir? | |
| Intensidad luminosa para LCM |
¿Qué quieres decir? |
300 | 320 | 350 | Cd/m2 | Si = 160 mA | ¿Qué quieres decir? |
| Uniformidad para la CML | ¿Qué quieres decir? | 80 | ¿Qué quieres decir? | ¿Qué quieres decir? | Porcentaje | Si = 160 mA | ¿Qué quieres decir? |
| Color de luz de fondo | Blanco | ||||||
| Punto de trabajo | Condición | Tiempo (horas) | Evaluación |
| Almacenamiento a alta temperatura | 80 °C | 120 |
No hay anormalidades. en las funciones y apariencia |
| Temperatura de funcionamiento | 70°C | 120 | |
| Almacenamiento a baja temperatura | -30 °C | 120 | |
| Baja temperatura. | -20 °C | 120 | |
| Humedad | 60°C/ 90% de HRC | 120 | |
| Temperatura de choque térmico. | -20 °C ¬ 25 °C ® 70 °C
(0,5 horas ¬ 5 minutos ® 0,5 horas) |
10 ciclos |
