PMOLED monocromo de 2,42" pulgadas 128x64 Blanco Azul Amarillo Verde Fuentes SSD1309 I2C SPI 6800 8080 Interfaz
Pantalla OLED de 2,42" pulgadas, descripción OLED de 2,42" 128x64
SAEF Technology SFOS242YZ-12864WBYG-01 es una pantalla OLED de 2,42". Está hecha de 128x64 píxeles con estructura COG OLED. El SFOS242YZ-12864WBYG-01 La pantalla OLED de 2,42 pulgadas tiene un IC SSD1309 incorporado y se comunica a través de las interfaces 6800, 8080, SPI e I2C. Estos módulos COG OLED son ultradelgados, livianos y de bajo consumo, lo que los hace ideales para instrumentos portátiles, medidores, redes inteligentes, IoT, etc.
El módulo OLED puede funcionar a temperaturas de -40℃ a +70℃; sus temperaturas de almacenamiento oscilan entre -40℃ y +85℃.
Definición de pines:
- Fuente de alimentación
Pin5, VDD, Fuente de alimentación para el circuito lógico. Este es un pin de suministro de voltaje. Debe conectarse a una fuente externa.
Pin3, VSS, Tierra del circuito lógico. Este es un pin de tierra. También actúa como referencia para los pines lógicos. Debe conectarse a tierra externa.
Pin23, VCC, Fuente de alimentación para el panel OEL. Este es el pin de suministro de voltaje más positivo del chip. Debe suministrarse externamente.
Pin2, VLESS, Tierra del circuito analógico. Este es un pin de tierra analógico. Debe conectarse a VSS externamente.
- Controlador
Pin21, IREF, Referencia de corriente para el ajuste del brillo. Este pin es el pin de referencia de corriente del segmento. Se debe conectar una resistencia entre este pin y VSS. Ajuste la corriente a 10µA.
Pin22, VCOMH, Nivel alto de salida de voltaje para la señal COM. Este pin es el pin de entrada para el nivel alto de salida de voltaje para las señales COM. Se debe conectar un condensador entre este pin y VSS.
- Interfaz
Pin6, Pin7, BS1/BS2, Selección del protocolo de comunicación. Estos pines son la entrada de selección de la interfaz MCU. Consulte la siguiente tabla:
I2C: BS1=1, BS2=0
Serie de 4 hilos: BS1=0, BS2=0
Paralelo de 8 bits 68xx: BS1=0, BS2=1
Paralelo de 8 bits 80xx: BS1=1, BS2=1
Pin9, RES#, Restablecimiento de energía para el controlador y el driver. Este pin es la entrada de la señal de restablecimiento. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin en alto durante el funcionamiento normal.
Pin8, CS#, Chip Select Este pin es la entrada de selección del chip. El chip se habilita para la comunicación MCU solo cuando CS# está en bajo.
Pin10, D/C#, Control de datos/comandos. Este pin es el pin de control de datos/comandos. Cuando el pin está en alto, la entrada en D7~D0 se interpretará como datos de visualización. Cuando el pin está en bajo, la entrada en D7~D0 se transferirá al registro de comandos. Cuando el pin está en alto y se selecciona el modo de interfaz serie, los datos en SDIN se interpretarán como datos. Cuando está en bajo, los datos en SDIN se transferirán al registro de comandos. En modo I2C, este pin actúa como SA0 para la selección de la dirección esclava. Para obtener detalles sobre la relación con las señales de la interfaz MCU, consulte los Diagramas de características de sincronización.
Pin12, E/RD#, Habilitación de lectura/escritura o lectura Este pin es la entrada de la interfaz MCU. Al interactuar con un microprocesador de la serie 68XX, este pin se utilizará como la señal de habilitación (E). La operación de lectura/escritura se inicia cuando este pin está en alto y CS# está en bajo. Al conectarse a un microprocesador 80XX, este pin recibe la señal de lectura (RD#). La operación de lectura de datos se inicia cuando este pin está en bajo y CS# está en bajo. Cuando se selecciona el modo serie o I2C, este pin debe conectarse a VSS.
Pin11, R/W#, Selección de lectura/escritura o escritura. Este pin es la entrada de la interfaz MCU. Al interactuar con un microprocesador de la serie 68XX, este pin se utilizará como la entrada de selección de lectura/escritura (R/W#). Ponga este pin en “Alto” para el modo de lectura y póngalo en “Bajo” para el modo de escritura. Cuando se selecciona el modo de interfaz 80XX, este pin será la entrada de escritura (WR#). La operación de escritura de datos se inicia cuando este pin está en bajo y CS# está en bajo. Cuando se selecciona el modo serie o I2C, este pin debe conectarse a VSS.
Pin13~Pin20, D0~D7, D0 será la entrada de reloj serie SCLK. Cuando se selecciona el modo I2C, D2, D1 deben estar unidos y servir como SDAOUT, SDAIN en la aplicación y D0 es la entrada de reloj serie, SCL. Los pines no utilizados deben conectarse a VSS, excepto D2 en modo serie.
-Inverso
Pin4, NC, Pin reservado. El pin N.C. entre los pines de función está reservado para un diseño compatible y flexible.
Pin1, Pin24, N.C. (GND), Pin reservado (Pin de soporte). Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función. Estos pines deben conectarse a tierra externa como el circuito de protección ESD. Tecnología Unvision
| Producto: |
OLED de 2,42 pulgadas |
Resolución: |
Resolución de 128 X 64 puntos |
| Tipo de vidrio: |
OLED (Diodo orgánico emisor de luz) |
Óptica: |
Todos los ángulos de visión
(80/80/80/80)
|
| Interfaz: |
I2C, SPI, 6800, 8080 Opcional |
Dimensión del contorno: |
60,50 × 73,00 × 2,00 mm
(incluido el polarizador)
|
| Área activa: |
55,01 × 27,49 mm |
Paso de píxeles: |
0,43 × 0,43 mm |
| Temperatura de funcionamiento: |
-40°C a +70°C |
Temperatura de almacenamiento: |
-40°C a +85°C |
| Número de pines: |
24 pines |
Controlador: |
SSD1309 o equivalente |
| Modo de conducción: |
Ciclo de trabajo 1/64 |
Conector: |
COG+FPC |
| Relación de contraste: |
2000 : 1
(Contraste en habitación oscura)
|
Cumplimiento: |
Cumple con REACH y RoHS |
Las pantallas OLED gráficas de SAEF Technology están disponibles en tres estructuras mecánicas que incluyen la tecnología de matriz pasiva COB, COG y TAB. Resolución OLED gráfica monocromática disponible en pantalla gráfica OLED de 50x16 OLED, 64x128 OLED, 100x16 OLED, OLED gráfico de 100x32, OLED gráfico de 200x16, OLED 128x32, pantalla OLED 128x64, OLED 128x128 y pantalla OLED 256x64. La pantalla OLED gráfica en la gama de productos SAEF tiene controladores e interfaces integrados que incluyen OLED paralelo, serie e I2C OLED, SPI OLED. Estos módulos de pantalla OLED tienen voltajes de accionamiento de 3 V o 5 V, según la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,49" a 5,5" OLED, como pantalla micro OLED de 0,49", mini pantalla OLED de 0,66", OLED de 0,69", pantalla OLED de 0,91", OLED de 0,95", pantalla OLED de 0,96", pantalla OLED de 1,5", OLED de 2", OLED de 2,4", pantalla OLED de 2,7", pantalla OLED de 5,5" y soluciones de diseño personalizadas.
Pantalla OLED de 2,42" pulgadas, dibujo OLED de 2,42" 128x64

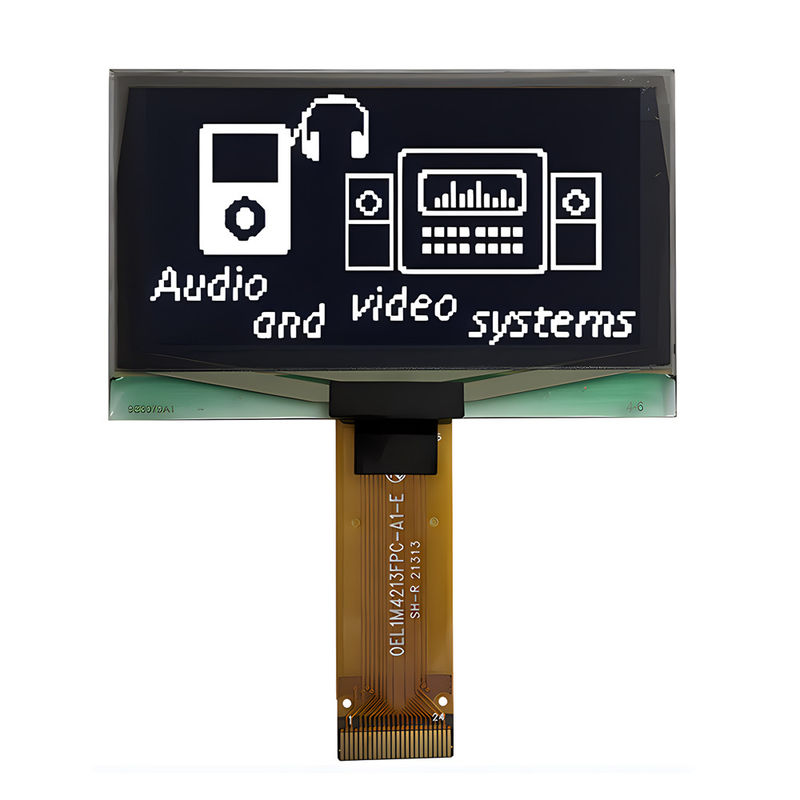

Pantalla OLED de 2,42" pulgadas, imagen real del producto OLED de 2,42" 128x64
