Datos del producto:
|
| Producto: | 1Modulo de pantalla OLED de 12 pulgadas | Número de píxeles: | 128x128 puntos |
|---|---|---|---|
| Control de conducción: | SH1107 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Mono Blanco | Servicio de conducción: | ¿Qué es la religión? 1/128 |
| Tamaño del panel: | Las demás partidas de la caja: | Área activa: | 20.14 x 20.14 (mm) |
| Pitch de los píxeles: | 0.1575 x 0.1575 mm | Tamaño del pixel: | 0.1375 x 0,1375 mm |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | Se aplicarán los siguientes requisitos: |
| Conexión: | ZIF | Número del pin: | 20 PERNOS |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Modulo de pantalla OLED de 128x128 puntos,1Modulo de pantalla OLED de 12 pulgadas,Display gráfico OLED SPI I2C |
||
Se trata de un proyecto de investigación y desarrollo de tecnología de la información.
40 mm ZIF FPC 1,12 pulgadas OLED Display Introducción del producto
Un vistazo rápido del producto
Descripción
El módulo de pantalla OLED SFOS112XZ-128128PAN es una pantalla gráfica COG de resolución 128x128, con un tamaño diagonal de 1,12 pulgadas.El modelo OLED está diseñado como de calidad industrial que tiene la ventaja de un precio competitivo. El módulo está integrado con SH1107 IC; admite interfaz paralela 68XX/80XX de 8 bits, SPI de 4 cables, I2C. El voltaje de alimentación para Logic es de 2.8V, el voltaje de alimentación para pantalla es de 12V,corriente de funcionamiento para VDD es de 55μA, SFOS112XZ-128128PAN El módulo de visualización OEL puede funcionar a temperaturas de -40°C a +70°C; sus temperaturas de almacenamiento oscilan entre -40°C y +80°C.
Display OLED de 1,12 pulgadas dibujo del producto
Definición del pin
|
El pin Número |
El símbolo | En el caso de las empresas | Función | |||
| El suministro de energía | ||||||
| 1 | VPP | P |
Suministro de energía para el panel OEL Este es el pin de suministro de voltaje más positivo del chip. |
|||
| 3 | VDD | P |
Suministro de energía para la lógica Este es un pin de suministro de voltaje. Debe estar conectado a una fuente externa. |
|||
| 20 | El GND | P |
Fundamento del sistema de OEL Este es un pin de tierra. También actúa como referencia para los pines lógicos, los voltajes de conducción OEL y los circuitos analógicos. Debe estar conectado a tierra externa. |
|||
| El conductor | ||||||
| 6 | El IREF | Yo... |
Referencia actual para el ajuste de brillo- ¿ Qué? Este pin es el pin de referencia del segmento de corriente. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente a un máximo de 12.5 μA. |
|||
| 2 | VCOMH | ¿ Qué? |
Ventilación de salida En alto. Nivel para la señal COM Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. El condensador debe estar conectado entre este pin y el VSS. |
|||
| Interfaz | ||||||
|
4,5 |
BS1 BS2 |
Yo... |
Protocolo de comunicación Estos pines son la entrada de selección de la interfaz MCU. |
Véase el siguiente cuadro: | ||
| Sección 1 | Im2 | |||||
| 8 bits 68XX paralelo | 0 | 1 | ||||
| 8 bits 80XX paralelo | 1 | 1 | ||||
| SPI de 4 cables | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | Yo... |
Reinicio de energía para el controlador y El conductor Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
|||
| 7 | ¿Qué quieres decir? | Yo... |
Seleccionar el chip Este pin es la entrada de selección del chip. El chip está habilitado para la comunicación MCU sólo cuando CS# se baja. |
|||
|
9 |
A0 |
Yo... |
Control de datos y comandos Este pin es el pin de control de Datos/Comando. Cuando el pin se tira alto, la entrada en D7~D0 se interpretará como datos de visualización. Cuando el pin se tira bajo, el control de datos se extiende hacia abajo.la entrada en D7~D0 se transferirá al registro de comandos. Cuando el pin se tira hacia arriba y se selecciona el modo de interfaz serial, los datos en SI se interpretarán como datos. En el modo I2C, este pin actúa como SA0 para la selección de direcciones de esclavos. Para una relación detallada con las señales de interfaz de MCU, consulte los diagramas de características de tiempo. |
|||
|
10 |
¿Qué quieres decir? |
Yo... |
Este es un panel de entrada de interfaz MPU. Cuando se conecta a un MPU 8080, este está activo bajo. Cuando se conecta a una MPU de la serie 6800, este es el terminal de entrada de señal de control de lectura/escritura. Cuando R / W = H : Leer. Cuando R / W = L : Escribir. |
|||
|
11 |
No se puede. |
Yo... |
Este es un panel de entrada de interfaz MPU. Cuando se conecta a una MPU de la serie 8080, está activa bajo. de la unidad MPU de la serie 8080, y el bus de datos está en estado de salida cuando esta señal es L. Cuando se conecta a una serie 6800 MPU, este es activo alto. de la unidad MPU de la serie 6800. |
|||
|
12 ~ 19 |
D0~D7 |
En el caso de las empresas |
Input/Output de todos los datos serie y reloj Cuando se seleccione el modo serie, D1 será el SI de entrada de datos serie y D0 será el SCL de entrada de reloj serie. Cuando se seleccione el modo I2C, D1 es la entrada de datos serie SDA y D0 es la entrada de reloj serie SCL. |
|||
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad | Las notas |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 3.6 | V. | 1, 2 |
| Tensión de alimentación para la pantalla | VPP | 7 | 16.5 | V. | 1, 2 |
| Temperatura de funcionamiento | El TOP | -40 años | 70 | .C | |
| Temperatura de almacenamiento | TSTG | -40 años | 85 | .C | 3 |
| Tiempo de vida (100 cd/m2) | 10,000 | - | hora | 4 |
Nota 1: Todas las tensiones anteriores se basan en VSS = 0V
Nota 2: Cuando este módulo se utilice más allá de los valores máximos absolutos mencionados anteriormente, puede producirse una rotura permanente del módulo.es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y puede deteriorarse su fiabilidad.
Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.
La temperatura del polarizador debe ser de 80 °C.
Nota 4: El final de la vida útil se especifica como el 50% del brillo inicial alcanzado..
Características ópticas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
|
Brillo (VPP suministrado desde el exterior) |
¿Qué es? |
Nota 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (blanco) | (x) (y) | C.I.E. 1931 | 0Es una calibre 250.27 | 0.290. ¿Qué quieres decir?31 | 0.330. ¿Qué quieres decir?35 | |
| Contraste de la habitación oscura | El CR | - | >10000:1 | - | ||
| Ángulo de visión | - | Es libre. | - | Grado |
Características de la CC
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.5 | V. | |
|
Tensión de alimentación para la pantalla |
VPP |
Nota 5 |
11.5 |
12.0 |
12.5 |
V. |
|
Input de alto nivel |
VIH |
IOUT = 100μA, 3,3 MHz |
0.8 × VDD |
- |
VDD |
V. |
| Entrada de bajo nivel | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2 × VDD | V. |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.8 × VDD | - | VDD | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2 × VDD | V. |
| Corriente de funcionamiento para VCI | DPI | - | 55 | 100 | MPa | |
| Corriente de funcionamiento para VPP | PIP | Nota 6 | - | 25 | 32 | - ¿Qué es? |
|
Corriente en modo de reposo para VDD |
IDD, sueño |
- |
0.1 |
5 |
MPa |
|
|
Corriente en modo de reposo para VPP |
IPP, sueño | - | 0.5 | 5 | MPa |
Nota 5 y 6: La luminosidad (Lbr) y el voltaje de alimentación para la pantalla (VPP) están sujetos al cambio de las características del panel y a la solicitud del cliente.
Nota 6: VDD = 2,8 V, VPP = 12,0 V, 100% del área de visualización encendida.

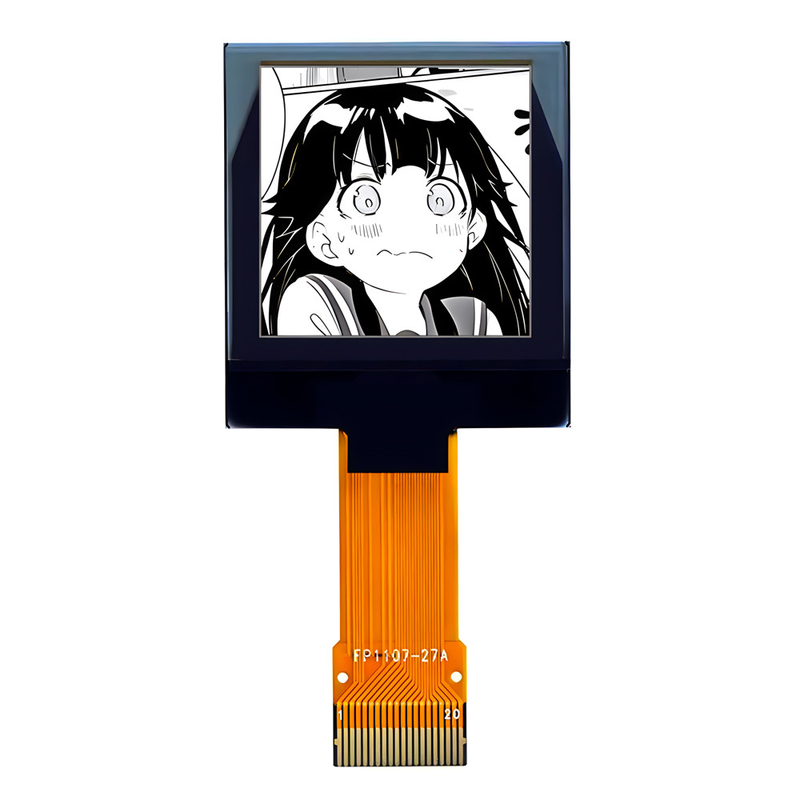

Imagen del producto de la pantalla OLED de 40 mm ZIF FPC de 1,12 pulgadas
