Datos del producto:
|
| Producto: | 1Display OLED de 54 pulgadas | Resolución: | Resolución de 128x64 píxeles |
|---|---|---|---|
| IC del controlador: | SSD1309 | modo de visualización: | Matriz pasiva |
| Interfaz: | Se aplicarán los siguientes requisitos: | Muestra el color: | Blanco, amarillo, azul |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 42.04 x 27.22 x 1.45 mm |
| Área activa: | 35.052 × 17.516 (mm) | Pitch de los píxeles: | 0.274 × 0,274 (mm) |
| Temperatura de funcionamiento: | -40°C a +70°C | Temperatura de almacenamiento.: | -40 °C a +85 °C |
| Válvula de alimentación: | 1.65 - 3.3V | Número del pin: | 24 alfileres |
| Tipo de paquete de IC: | DIENTE | Tipo de conexión del módulo: | ZIF |
| El deber: | 1/64 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Modulo de visualización OLED SSD1309,Modulo de visualización OLED ZIF FPC,Modulo de pantalla OLED de 36 mm |
||
1.54 pulgadas 128x64 OLED Display SSD1309 controlador de circuito integrado Descripción del producto
Resumen rápido del producto
El número de modelo SFOS154XZ-7096AN
Tipo: gráfico
¢Estructura: COG
¢Tamaño: 1,54"
¢ Adecuado para dispositivos portátiles
¢128 x 64 Matriz de puntos
¢ IC:SSD1309
Fuente de alimentación de 3 V
Impuesto sobre el valor añadido
Interfaz: 8 bits 68XX/80XX paralelo, SPI de 4 cables, I2C
Color de la pantalla: blanco / azul
Descripción del producto
SAEF 1.54 pulgadas pantalla OLED SFOS154XZ-7096AN está hecha de 128x64 píxeles, tamaño diagonal 1.54 pulgadas.;está integrado con un circuito integrado de controlador SSD1309 y se comunica a través de la interfaz paralela de 8 bits 6800/8080, I2C y SPI serial de 4 cables.Esta pantalla OLED SFOS154XZ-7096AN se basa en una tecnología de chip en vidrio y por lo tanto es muy delgada, sólo 1,45 mm de profundidad.
SFOS154XZ-7096AN es una pantalla OLED de estructura COG este módulo OLED es ligero, de baja potencia y muy delgado, es adecuado para dispositivos de pared / medidor, aplicaciones domésticas, sistema POS, sistema Cloud / IoT,instrumentos de mano, dispositivos tecnológicos inteligentes, sistemas energéticos, de automoción, sistemas de comunicación, instrumentos médicos, etc. El módulo OLED SFOS154XZ-7096AN puede funcionar a temperaturas de -40 °C a +80 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.
Información sobre el producto
| Producto: | 1Display OLED de 54 pulgadas |
| Resolución: | Resolución de 128x64 píxeles |
| Control del conductor: | Las demás: |
| Interfaz: | Se aplicarán los siguientes requisitos: |
| Optica: | Todos los ángulos de visión |
| Tipo de conexión del módulo: | ZIF FPC de 36 mm |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | Blanco, amarillo y azul |
| Esquema de la luz: | 42.04 x 27.22 x 1.45 mm |
| Área activa: | 35.052 × 17.516 (mm) |
| Pitch de los píxeles: | 0.274 × 0,274 (mm) |
| Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento: | -40°C a +85°C |
| Número de pin: | 24 pines |
| Voltado de alimentación: | 1.65 - 3.3V |
| Tipo de paquete de IC: | El precio de venta |
| Trabajo: | 1/64 |
| Conformidad: | Conforme con las normas REACH y RoHS |
1.54 pulgadas 128x64 OLED Display SSD1309 controlador de circuito integrado dibujo del producto
Definición del pin
Pin1 N.C. (GND) -Pin reservado (Pin de soporte) Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función.Estos pines deben estar conectados a tierra externa como el circuito de protección ESD.
Pin2 VLSS en tierra del circuito analógico.
Pin3 VSS Tierra del circuito lógico
Pin4 N.C. -Pin reservado, El pin N.C. entre los pines de función está reservado para un diseño compatible y flexible.
Fuente de alimentación VDD Pin5 para el circuito lógico.
Pin6 Protocolo de comunicación BS1 Seleccionar
Pin7 BS2 Protocolo de comunicación Seleccionar 1 19 RES# IPower Reset para controlador y controlador Este pin es la entrada de señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip.Mantenga esta perilla en alto durante el funcionamiento normal.
Pin8 CS# Seleccionar el chip
Pin9 RES#
Pin10 D/C# Datos y control de mando
Pin11 R/W# Leer/Escribir Seleccionar o Escribir
Pin12 E/RD# Leer/Escribir Habilitar o Leer
Pin13~20 D0~D7 Autobús de entrada/salida de datos del host
Pin21 IREF Referencia actual para el ajuste de brillo.
Pin22 VCOMH Alto nivel de salida de voltaje para la señal COM.
Fuente de alimentación VCC Pin23 para el panel OEL.
Pin24 N.C. (GND) -Pin reservado (Pin de soporte) Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función.Estos pines deben estar conectados a tierra externa como el circuito de protección ESD.

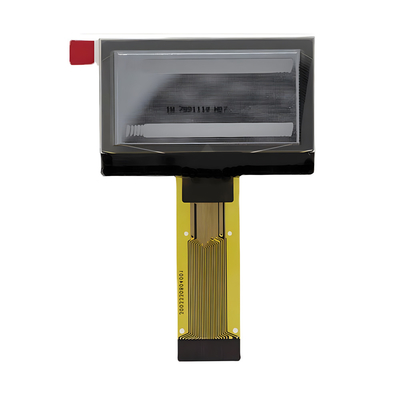

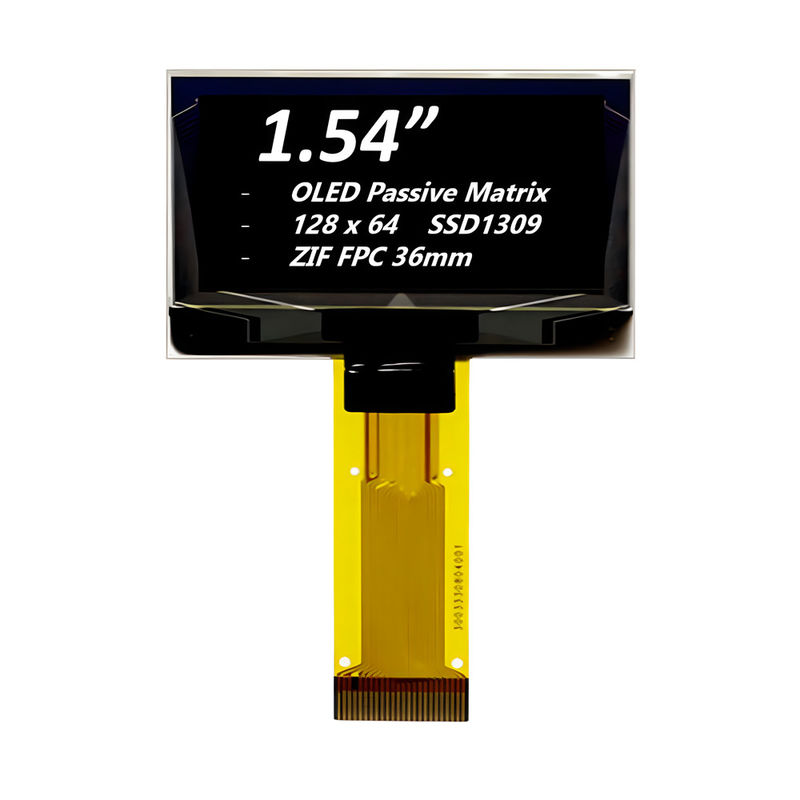

1.54 pulgadas 128x64 OLED Display SSD1309 Conductor IC Imagen del producto
