Datos del producto:
|
| Palabras clave: | 7 interfaz de la pulgada HDMI | Resolución: | Resolución de 1024x600 puntos |
|---|---|---|---|
| Interfaz CTP: | Unidad USB | Luminancia superficial: | 1000 cd/m2 |
| pantalla táctil: | CTP (pantalla táctil capacitiva) | Dimensión del vidrio de cubierta: | Personalizable |
| Pernos: | 19 | Dirección de visión: | IPS todo el ángulo de visión (80/80/80/80) |
| Temperatura de operación.: | – 30℃ a +75℃ | Duración del LED: | 40,000 horas |
| Resaltar: | Exhibición de PCAP HDMI TFT,Módulo capacitivo de la pantalla táctil de PCAP,Exhibición industrial de ISO14000 TFT |
||
Display HDMI de 7 pulgadas, Display PCAP TFT de 7 pulgadas
SFRA700H-1024600ACT-W01 presenta perfectamente la salida de señal digital HDMI del PC en la pantalla LCD 1024 * 600.3, HDMI 1.4, HDCP 1.4La fuente de señal HDMI es compatible con mini PCs convencionales como Raspberry Pi, BB Black, Banana Pi, etc. TOUCH es de USB a I2C, no es necesario instalar controladores.El diseño se utiliza principalmente en la pantalla de Raspberry PiCuando se utiliza como una pantalla Raspberry Pi, es compatible con Raspbian, Ubuntu, WIN10 IOT y otros sistemas, con un solo toque.Cuando se utiliza como pantalla de ordenador, es compatible con Windows 7/8/10, cinco puntos de toque, sin controlador.
| Versión | 01 | ||
| Se admite la señal | El HDMI | Las condiciones de los productos se establecen en el anexo I del presente Reglamento. | |
| Toque | Estándar USB | ||
| VGA | No apoyo | ||
| Interfaz en la placa principal | entrada | El HDMI | Un parche de tipo HDMI parche femenino de 19 pines (horizontal) |
| El USB | MICRO 5P USB femenino tipo B 5.9MM (horizontal) | ||
| Interfaz para auriculares | No incluido | ||
| Interfaz táctil | 6 pines | FPC-0.5-6PIN (horizontal) | |
| Interfaz de pantalla | Pín RGB 50 | FPC-0.5-50PIN (horizontal) | |
| El audio | Salida de audio | 8Ω1,5 W | 4PIN-1.25 H1.8 Asiento femenino ultrafino (horizontal) |
| Fuente de alimentación | Entrada de potencia | Entrada USB 5V ((+/- 0,5V) | |
| Muestra Vop | 3.3V | ||
| Funcionamiento de la potencia | Potencia en pantalla | ||
| Consumo de energía en modo de espera de la placa base | El valor de las emisiones de CO2 | ||
| Menú de OSD | Menú (reserva) | Brillo, contraste, corrección automática, fase, reloj, posición del campo, ajuste de función, reinicio, etc. | |
| Lenguaje (reserva) | Chino, inglés, francés, alemán, italiano, español, ruso, coreano, japonés, etc. | ||
| botón (reservado) | Alimentación, menú, arriba, abajo, salida | ||
Definición del pin de la interfaz HDMI
1 T.M.D.S DATA2+
2 T.M.D.S DATA2 protegido
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S. Datos1 protegidos
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 Escudo
9 T.M.D.S. Datos0-
10 T.M.D.S. Reloj de datos +
11 Reloj de datos de T.M.D.S. protegido
12 Reloj de datos del T.M.D.S.
13 CEC (Control de la electrónica de consumo opcional)
14 Reservado (en el cable, pero N.C. en el dispositivo)
15 SCL ((DDC)
16 SDA ((DDC)
17 DDC/CEC En el terreno
18 +5V (alimentamiento eléctrico)
19 Cable de sonda de intercambio en caliente
Pín de panel táctil
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
Display HDMI de 7 pulgadas, Display PCAP TFT de 7 pulgadasDibujo del producto

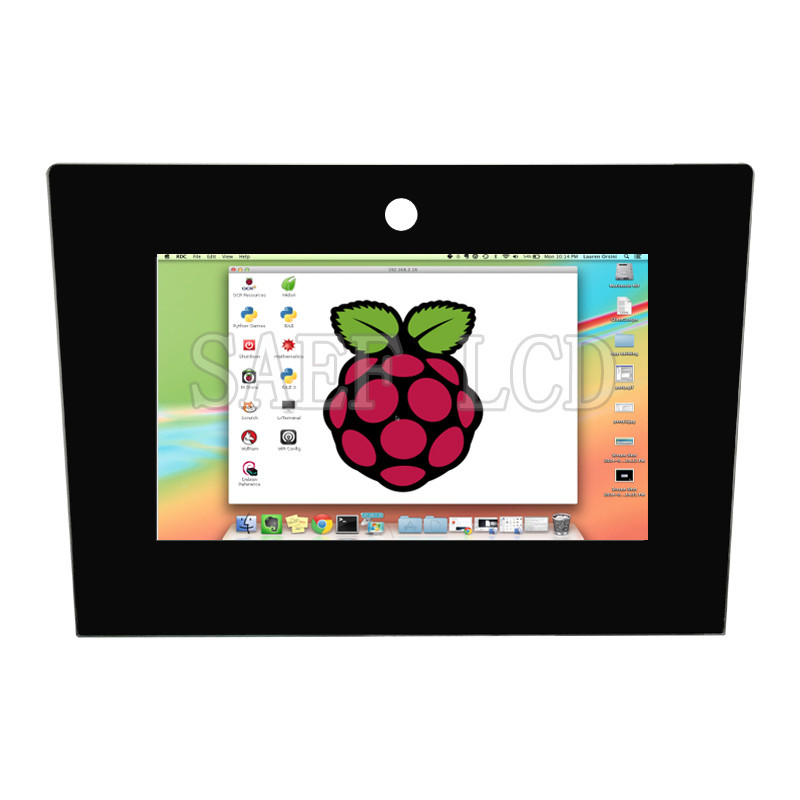

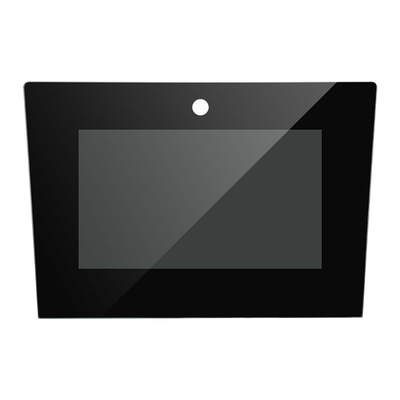

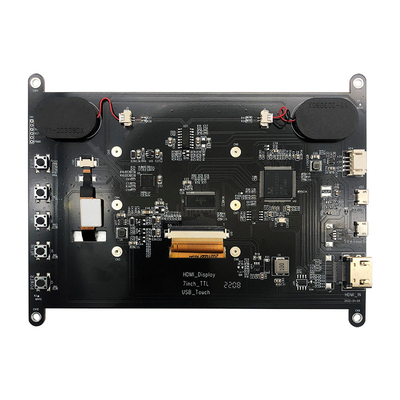

Display HDMI de 7 pulgadas, Display PCAP TFT de 7 pulgadasImagen del producto
