2,66 pulgadas 3 colorean el panel de la tinta de E, exhibición de papel electrónica del interfaz de SPI

3 colores EPD pantalla de 2,66 pulgadas, 2,66" descripción de la exhibición del ESL de la E-tinta

La tecnología SFEPD213BWR-7018A01 de SAEF es un 3-Colors 2,66" uno-Si, matriz TFT activa, el panel de papel electrónico de la exhibición (EPD). El panel tiene tal de alta resolución (125dpi) que puede exhibir fácilmente modelos finos. Debido a su naturaleza biestable, el panel de EPD requiere poder muy pequeño de ponerse al día y no necesita ningún poder de mantener una imagen.

Características

1. exhibición de papel electrónica de la matriz activa del uno-Si TFT (EPD)

2.  Ayuda de tres colores: Blanco, negro, rojo

3. resolución: 296 x 152

4. consumo de energía ultrabajo

5. ángulo de visión amplio estupendo - cerca de 180°

6.   Fino y ligero adicionales

7.   Interfaz de SPI

8.   RoHS obediente

Uso

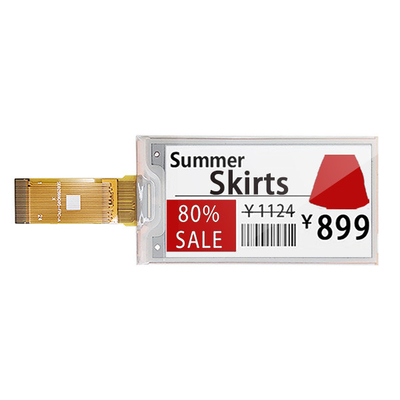

Sistema electrónico de la etiqueta de estante

Pin Definition

Pin1,    NC                  No conectado

Pin2,    RDA   /O/    El control del conductor del MOSFET del poder, este perno es el control de la impulsión de la puerta del MOSFET del canal N.

Pin3,    RESE    /Yo/     La entrada de control del aumentador de presión, este perno es el sentido actual entrado para el lazo de control.

Pin4,    NC                  No conecte con otros pernos del NC

Pin5,    VSH2/C/    Condensador. Este perno es la puerta positiva que conduce voltaje y el perno de la fuente de alimentación para el condensador estabilizador de VSH2 A se debe conectar entre VSH2 y la tierra.

Pin6,    NC                     No conectado

Pin7,    NC                     No conectado

Pin8,     BS1    /Yo/       El VSS, este perno está fijando el interfaz del panel.

Pin9,     OCUPADO    /O/     El busy signal del dispositivo, este perno es perno ocupado de la salida del estado. Cuándo ocupado es alto, la operación del microprocesador no debe ser interrumpida, y el comando no debe ser enviado.

Pin10,    RES#    /Yo/     El reset de sistema, este perno es entrada de señal de reset. Punto bajo activo.

Pin11,    D/C#    /Yo/       Este perno es control de los datos/del comando

Pin12,    CS#    /Yo/      Este perno es el microprocesador selecto.

Pin13,     LCC    /Yo/      Entrada de reloj de la comunicación serial.

Pin14,     SDA    /Yo/     Entrada-salida de los datos de la comunicación serial.

Pin15,     VDDIO    /P/    Poder para la entrada-salida del pins& de la lógica de interfaz. Debe ser conectada con VCI.

Pin16,     VCI    /P/     Fuente de alimentación para el microprocesador

Pin17,     Tierra    /P/    Tierra

Pin18,     VDDD    /C/     La salida interna del regulador un condensador se debe conectar entre VDD y la tierra.

Pin19,    VPP    /P/     Fuente de alimentación para la programación de OTP

Pin20,     VSH    /C/    Este perno es la fuente positiva que conduce voltaje. Un condensador estabilizador se debe conectar entre VSH y la tierra.

Pin21,     VGH    /C/    Un condensador estabilizador se debe conectar entre VGH y la tierra.

Pin22,     VSL    /C   /    Este perno es la fuente negativa que conduce voltaje y el perno de la fuente de alimentación para VCOM. Un condensador estabilizador se debe conectar entre VSL y la tierra.

Pin23,     VGL    /C/     Un condensador estabilizador se debe conectar entre VGL y la tierra.

Pin24,     VCOM    /C/    Este perno es el VCOM que conduce voltaje que un condensador estabilizador se debe conectar entre VCOM y la tierra.

Secuencia de operación típica

La selección del interfaz de MCU en este módulo, allí es 4 el alambre SPI y 3 el alambre SPI que puede comunicar con MCU. El modo del interfaz de MCU puede fijar por la selección del hardware en los pernos BS1. Cuando es “bajo”, se selecciona 4-wire SPI. Cuando es “alto”, se selecciona el 3-alambre SPI (9 pedazos SPI).

La interfaz en serie de MCU (4-wire SPI) 4 el alambre SPI consiste en el reloj serial LCC, datos seriales SDA, D/C#, CS#, en el modo de SPI, D0 actúa como LCC, D1 actúa como SDA.

La interfaz en serie de MCU (3-alambre SPI) la interfaz en serie de 3 alambres consiste en la LCC serial, los datos seriales SDA y CS#. En el modo de SPI de 3 alambres, D0 actúa como LCC, D1 actúa como SDA, el perno D/C# se puede conectar con una tierra externa. La operación es similar a la interfaz en serie de 4 alambres mientras que el perno de D/C# no se utiliza. Hay en conjunto 9 pedazos será desplazado en el registro de cambio en cada noveno reloj en orden: El pedazo de D/C#, pedazo de D/C, D7 al pedazo D0, el pedazo de D/C# (primer pedazo de los datos secuenciales) determinará el byte de datos siguiente en registro de cambio se escribe a los datos RAM (pedazo de D/C# =1) o el registro del comando (pedazo de la exhibición de D/C# = 0). Bajo modo línea, escriba solamente las operaciones se permiten.

Precaución

(1) el panel/el módulo de EPD se fabrica de los materiales frágiles tales como vidrio y plástico, y puede estar roto o ser agrietado si está caído. Dirija por favor con cuidado. No aplique la fuerza tal como doblez o torcer al panel de EPD.

(2) se recomienda para montar o para instalar los paneles de EPD en una zona de trabajo limpia. El polvo y el aceite pueden causar los pantalones cortos eléctricos o degradar/rasguño/abolladura la película de hoja de la protección.

(3) no aplica la presión al panel de EPD para evitar el daño de él.

(4) no conecta ni desconecta el conector de interfaz mientras que el panel de EPD es en funcionamiento.

(5) apoya por favor el bisel con su finger mientras que conecta el cable de interfaz tal como el FPC.

(6) no apila los paneles/los módulos de EPD. (7) no presiona el FPC en el borde de cristal ni tira de FPC arriba/abajo hasta el 90°.

(8) no toca el conector de la ventaja de FPC.

(9) no toca área de vinculación de IC. Puede rasguñar la ventaja de TFT o la función de IC del daño.

(10) lleva una correa para la muñeca (que pone a tierra conecte) al dirigir y durante la asamblea. Los dispositivos de semiconductor se incluyen en el panel/el módulo de EPD y deben ser manejados con cuidado para prevenir cualquier descarga electrostática (ESD). (Ion Fan puede ser necesario en la operación de asamblea reducir riesgo del ESD.)

(11) mantenga el panel/el módulo de EPD el ambiente especificado y las cajas de embalaje originales cuando almacenamiento para evitar rasguñar y guardar funcionamiento original.

(12) no desmonte ni vuelva a montar el panel de EPD.

(13) utilice un paño seco suave sin las sustancias químicas para limpiar. No reclame por favor difícilmente limpiar porque la superficie de la película de hoja de la protección es muy suave y sin la capa dura. Este comportamiento haría la abolladura o el rasguño en la hoja de la protección.

(14) por favor ser atento de la humedad evitar su penetración en el panel de EPD, que puede causar daño durante la operación.

(15) es producto de la operación de la baja temperatura. Sea por favor atento la temperatura diferente hacer helada o el rocío en la superficie del panel de EPD. La humedad puede penetrar en el panel de EPD debido a helada o el rocío en la superficie del panel de EPD, y hace daño del panel de EPD.

(16) la humedad da alta temperatura, alta, la luz del sol o la luz fluorescente pueden degradar el funcionamiento del panel de EPD. No exponga por favor el panel desprotegido de EPD a la temperatura alta, a la humedad alta, a la luz del sol, o a fluorescente por largos periodos del tiempo. Almacene por favor el panel de EPD en el ambiente controlable del almacén y del paquete original: Sin luz del sol, sin la condensación, una gama de temperaturas de 15ºC a 35ºC, y humedad de 30%RH a 60%RH.

(17) la tinta de la etiqueta usada para marcar el número de identificación del panel es borrada fácilmente por el solvente. Evite por favor usar el solvente para limpiar el panel de EPD.

(18) El EPD es empaquetado al vacío.

(19) antes de que sea aprobado por BOE y cliente, los productos y las especificaciones de producto pueda estar conforme a cambio sin previo aviso. Confirme que usted ha recibido los últimos estándares o especificaciones del producto antes de diseño, de compra o de uso final.

(20) BOE hacen cada tentativa de asegurarse de que sus productos están de alta calidad y de confiabilidad. Sin embargo, oficina de ventas del contacto SAEF antes de usar el producto en un uso que exige especialmente de alta calidad y confiabilidad o donde su fracaso o malfuncionamiento puede amenazar directamente a riesgo de la vida humana o de la causa de lesión corporal, tal como espacio aéreo, aeronáutica, energía atómica, control de la combustión, transporte, tráfico, equipo de seguridad o equipamiento médico para el conectado a una máquina que mantiene las constantes vitales.

(21) diseñe su uso para utilizar el producto dentro de las gamas garantizadas por BOE particularmente para el grado máximo, la gama del voltaje de fuente de funcionamiento, las características de la radiación térmica, las condiciones de la instalación y otras características. BOE no lleva ninguna responsabilidad del fracaso o del daño cuando está utilizado más allá de las gamas garantizadas. Incluso dentro de las gamas garantizadas, considere los índices de fracaso o los modos de fallo normalmente previsibles en dispositivos de semiconductor y emplee las medidas sistémicas tales como cajas fuertes de fall, de modo que el equipo que incorpora el producto de BOE no cause la lesión corporal, el fuego o el otro daño consecuente debido a la operación del producto de BOE.

(22) este producto no se diseña para ser radiación resistir.

3 colores EPD pantalla de 2,66 pulgadas, 2,66" dibujo de la exhibición del ESL de la E-tinta

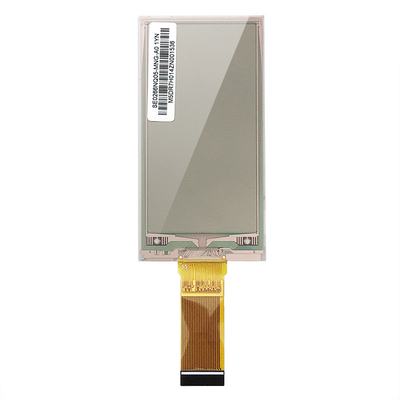

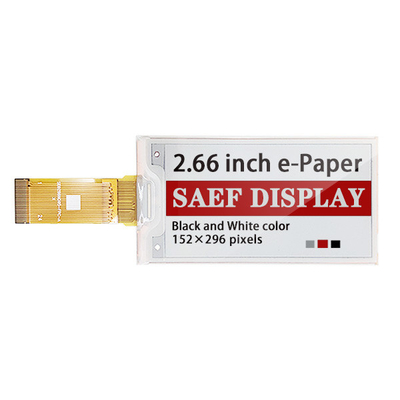

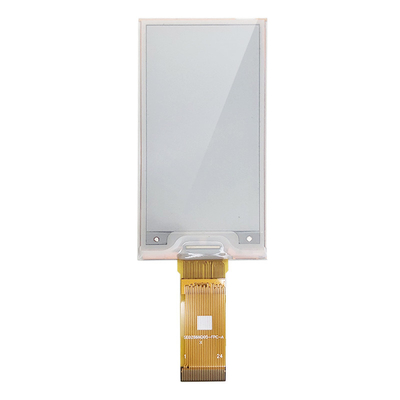

3 colores EPD pantalla de 2,66 pulgadas, 2,66" imagen de producto de la exhibición del ESL de la E-tinta
