Datos del producto:
|
| producto: | LCD cuadrado de 4 pulgadas | Resolución: | Se trata de un sistema de control de velocidad. |
|---|---|---|---|
| Interfaz: | Unidad de control de velocidad (MCU) | Pantalla táctil: | con pantalla táctil capacitiva PCAP |
| Dimensión de contorno: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (con contacto) | Dirección de visión: | Todos los ángulos de visión (85/85/85/85) |
| Número del pin: | 40 pernos | Conexión: | Enchufe (puede ser personalizado) |
| Luminancia superficial: | 300 cd/m2 (se puede personalizar) | Poder de la fuente: | 3.3 V |
| Consumo corriente: | 20 mA | Temperatura de operación.: | -20 °C a +70 °C |
| Tiempo de vida: | 40000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición de TFT del cuadrado 4 pulgadas,exhibición de 320x320 TFT 4 pulgadas,MIPI exhibición de TFT de 4 pulgadas |
||
Pantalla TFT cuadrada de 4 pulgadas SPI y MCU 320x320 Introducción del producto de puntos
TECNOLOGÍA SEAFSF-TO400DX-8979A-CTEl módulo de pantalla TFT LCD es una pantalla de cristal líquido (LCD) TFT (transistor de película delgada) de matriz activa en color de tipo transmisivo que utiliza TFT de silicio amorfo como dispositivo de conmutación.Este módulo se compone de un módulo TFT LCD, un circuito controlador y una unidad de retroiluminación.la resolución de una pantalla de 4” contiene 320 (RGB)X 320 puntos y puede mostrar hasta 262k colores.SF-TO400DX-8979A-CTEl modelo TFT LCD admite interfaz MCU y SPI;El voltaje de suministro (VCC) del panel LCD de conducción es de 2,7 V a 3,6 V.El valor típico es 3,3V.
SF-TO400DX-8979A-CTpuede funcionar a temperaturas de -20 ℃ a +70 ℃;sus temperaturas de almacenamiento oscilan entre -30 ℃ y +80 ℃.El módulo LCD tiene pantalla táctil capacitiva PCAP, es ideal para automatización, GPS, equipos médicos, dispositivos industriales, equipos de seguridad, electrodomésticos, aplicaciones domésticas inteligentes, sistemas IoT, equipos para automóviles, tableros de instrumentos, audio para automóviles, relojes y puertas para automóviles. Sistema de visualización, ionizador de agua, que requiere pantalla TFT de alta calidad e imagen colorida.
| Producto: | TFT de 4″ pulgadas |
|---|---|
| Resolución: | 320X320 píxeles |
| Interfaz: | MCU SPI |
| Pantalla táctil: | Con pantalla táctil capacitiva PCAP |
| Dimensión del esquema: | 84,0 (Ancho) x 84,0 (Alto) x 3,37 (T) mm (con toque) |
| Dirección de visualización: | Todos los ángulos de visión (85/85/85/85) |
| Número de PIN: | 40 pines |
| Conexión: | enchufar |
| Luminancia superficial: | 300 CD/m2 |
| Suministro de energía: | 3,3 voltios |
| Consumo actual: | 20 mA |
| Temperatura de funcionamiento: | -20 ℃ a +70 ℃ |
| Toda la vida: | 40000 horas |
| Cumplimiento: | Cumple con REACH y RoHS |
Dibujo del producto de pantalla TFT cuadrada de 4" SPI y MCU 320x320 puntos
Definición de pin de interfaz
| Pin No. | Símbolo | Descripción | Cuando no esté en uso | |||
| 1 | LEDA | Pin positivo B/L | — | |||
| 2 | LEDK | Pin negativo B/L | — | |||
| 3 | LEDK | Pin negativo B/L | — | |||
| 4 | Tierra | Suelo | — | |||
| 5 | VCI | Fuente de alimentación (2,8-3,3 V) | — | |||
| 6 | IOVCC | Fuente de alimentación de E/S (1,8-3,3 V) | — | |||
| 7 | TE | Salida de efecto desgarro | Abierto | |||
| 8 | CS | Pasador de selección de chips.Poco activo. | — | |||
| 9 | RS | Mostrar datos/selección de comandos
DCX=' 1': muestra datos o parámetros. DCX='0': registrar índice/comando. |
— | |||
| 10 | WR/SCK | Habilitación de escritura en la interfaz MCU.
En modo SPI, este pin es sclk |
— | |||
| 11 | RD | Leer habilitado | Tierra | |||
| 12 | IDE | Pin de entrada/salida de la interfaz SPI. | — | |||
| 13 | SDO | Pin de salida de la interfaz SPI. | — | |||
| 14 | Tierra | Suelo | — | |||
| 15-30 | D0-D15 | Entrada de sincronización horizontal | Tierra | |||
| 31 | REINICIAR | Esta señal restablecerá el dispositivo y debe aplicarse para inicializar correctamente el chip. | — | |||
| 32 | IM2 | IM0=0 | MI2=0 | MCU 16 BITS | Se utiliza D[ 15:0] | — |
| IM0= 1 | MI2=0 | MCU de 8 bits | Se utiliza D[7:0] | |||
| 33 | IM0 | IM0= 1 | MI2= 1 | SPI de 4 líneas | CS,RS,SCK.SDI | — |
| IM0=0 | MI2= 1 | Reservar | – | |||
| 34 | Tierra | Suelo | — | |||
| 35 | TP_INT | Interrupción TP al host | Abierto | |||
| 36 | TP_SDA | Entrada y salida de datos TP I2C | Abierto | |||
| 37 | TP_SCL | Entrada de reloj TP I2C | Abierto | |||
| 38 | TP_RES | Restablecimiento externo de TP, bajo está activo | Abierto | |||
| 39 | TP_VCI | Fuente de alimentación TP (2,8-3,3 V) | Abierto | |||
| 40 | Tierra | Suelo | — | |||
| Artículo | Símbolo | mín. | Típico | Máx. | Unidad |
| módulo LED hacia adelante
Voltaje |
LEDB | 12-13.2 | V | ||
| corriente del módulo LED | LEDB IB | 30 | 40 | 50 | mamá |
| LCM Brillo de la superficie
Luminancia▼1 |
LB SB | —– | 300 | —- | CD/MP 2P |
| LCM Brillo de la superficie
uniforme▼2 |
LB DBBB | —- | 80 | —- | % |
| parámetro | Símbolo | Condición | mín. | tipo | máx. | Unidad | ||
|
Ángulo de visión |
Φ=3 en punto |
θ |
Cr>10 |
75 | 85 |
grados |
||
| Φ= 6 en punto | 75 | 85 | ||||||
| Φ=9 en punto | 75 | 85 | ||||||
| Φ=12 en punto | 75 | 85 | ||||||
| Relación de contraste | cr | θ=0
Φ=0 |
800 | 1000 | ||||
| tiempo de respuesta | Tr+Tf | — | 25 | — | EM | |||
| NTSC | % | 55 | 60 | |||||
| Cromaticidad CIE(x,y) | BLANCO | X | θ=0
Φ=0 |
tipo
-0,03 |
0,294 | Escribe +0,03 | ||
| Y | 0,329 | |||||||
Prueba de fiabilidad
| NO. | ARTÍCULO | CONDICIÓN | cr |
| 1 | Prueba de alta temperatura sin funcionamiento | 70 ℃ * 48 horas |
*Sin defectos de funcionamiento Función en Habitación La temperatura es Admisible. *IDD de LCM en Pre y Post-prueba Debe seguir las especificaciones |
| 2 | Prueba de baja temperatura sin funcionamiento | -20 ℃ * 48 horas | |
| 3 | Prueba de alta temperatura/humedad sin funcionamiento | 50 ℃ * 90 % HR * 48 horas | |
| 4 | Prueba de funcionamiento a alta temperatura | 60 ℃ * 48 horas | |
| 5 | Prueba de funcionamiento a baja temperatura | -10 ℃ * 48 horas | |
|
6 |
Prueba de choque térmico |
-10 ℃ (30 minutos) -25 ℃ (5 minutos) -60(30min)*2 ciclos |
|
|
7 |
prueba ESD |
Voltaje: ±6KV R: 330Ω C:150pF Descarga de aire, 10 veces |

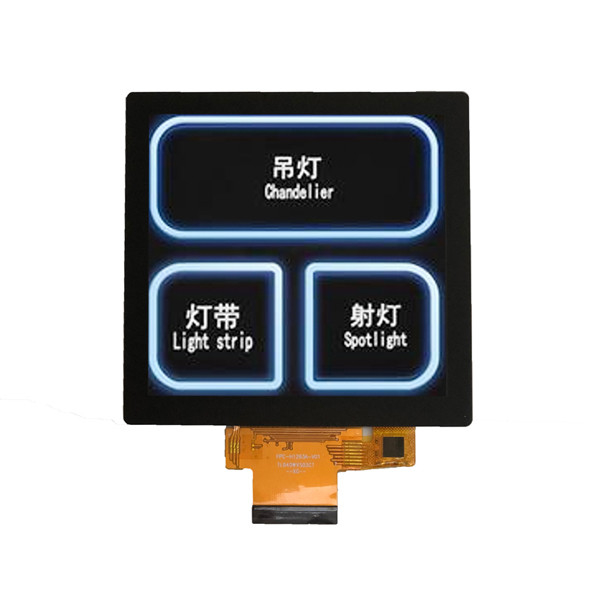

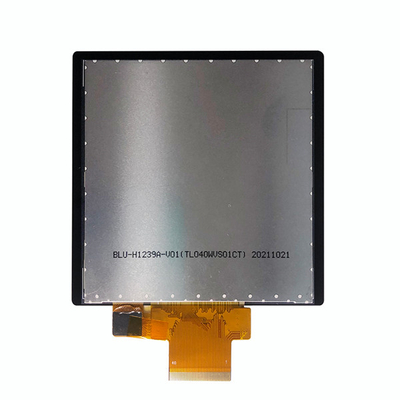

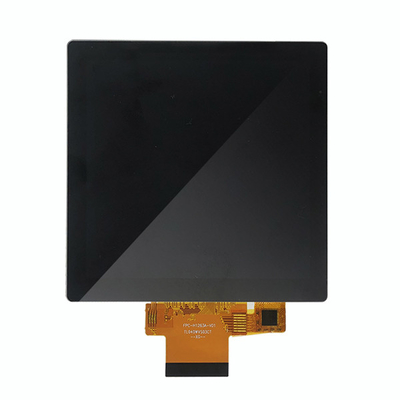

Pantalla TFT cuadrada 4" SPI&MCU 320x320 puntos Imagen del producto
