Datos del producto:
|
| Producto: | 0Display OLED de.96 pulgadas 7 pines | Estructura: | COG + PCB |
|---|---|---|---|
| Resolución: | pixeles 128x64 | Interfaces: | SPI (I2C opcional) |
| Vistas de las Algas: | Todo el ángulo de visión | Número del pin: | 7 pines (4 pines opcionales) |
| El color: | Blanco y azul opcionales | Tamaño del módulo: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Vidrio: | Se aplican las instrucciones siguientes: | el controlador: | SSD1306 o equivalente |
| Fuente de alimentación: | 3 V / 5 V | Operando temporalmente.: | -40 °C a +85 °C |
| Relación de contraste: | 2000: 1 (Contraste de la habitación oscura) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición de la pulgada OLED de I2C 0,96,SPI exhibición de 0 |
||
7 pines de 0,96 pulgadas módulo de pantalla OLED SPI I2C 3V blanco PMOLED con SSD1306 controlador IC
12864 OLED, 0,96" SPI 7 Pin, SSD1306 Pantalla OLED (COG+PCB) Descripción
El modelo SFOM096YZ7-12864WB-01 es una extensión de SF-OS096YZ7-12864WB-01 con una placa de PCB en el módulo; mide 0,96 pulgadas en diagonal y está hecho de 128x64 píxeles.Esta placa de PCB con cuatro agujeros de montaje es una manera fácil para los clientes de asegurar los módulos a sus aplicaciones. El módulo SFOM096YZ7-12864WB-01 tiene un IC SSD1306 incorporado; Soporte de interfaz SPI de 4 cables; Interfaz I2C opcional, ciclo de trabajo de la unidad 1/64, voltaje de alimentación lógica es de 3.3V ~ 5V, nivel de E / S es de 5V a 3V,con circuito de conversiónEl módulo está conectado con 7 pines de conexión, y 4 pines de conexión están conectados opcionalmente.
Este módulo OLED es adecuado para aplicaciones domésticas inteligentes, equipos médicos, control inteligente, instrumentación, etc., y puede funcionar a temperaturas de -40 °C a +85 °C.
Características
1Esta mini pantalla OLED de 0,96 pulgadas tiene una resolución de 128X64 y un chipset SSD1306.
2Este módulo de pantalla OLED de 0,96 pulgadas tiene un consumo de energía muy bajo: iluminación de pantalla completa 0,08w.
3Esta pantalla micro OLED de 0,96 pulgadas tiene cuatro orificios de montaje para una fácil instalación.
4Este producto OLED de 12864 de 0.96 pulgadas está diseñado para el tipo SPI, IIC opcional.
5Este producto OLED de 7 pines de 0,96 pulgadas admite una variedad de chips de control: totalmente compatible con la serie Arduino 51, la serie msp430, el IC CSR stm32/2 etc.
6El voltaje de suministro de energía de este producto SPI OLED de 0.96 pulgadas es DC 3V-5V.
7Este módulo de pantalla OLED de 0,96 pulgadas está integrado en el driver IC. puede comunicarse con 2C/IIC Interface sólo necesita 2 puertos de I/O
8Este producto OLED de 0.96 pulgadas 128x64 es compatible con MMDVM, Pi-Star, y es compatible con Raspberry pi.
9. Este producto OLED de 12864 SPI de 0,96 pulgadas es un diseño auto-luminoso, no necesita luz de fondo, la pantalla puede ser auto-luminosa; Tiene un alto contraste, puntos brillantes y nítidos, incluso fuentes pequeñas bastante legibles.
10. la pantalla OLED de 0,96 pulgadas no tiene fuentes incrustadas dentro del controlador OLED, el usuario puede crear las fuentes a través del software de generación de fuentes.
Especificación del producto
| Producto: | 0Display OLED de 96 pulgadas 7 pines |
| Resolución: | 128x64 píxeles |
| Estructura: | COG + PCB |
| Interfaces: | SPI (I2C opcional) |
| Número de pin: | 7 pines |
| Tamaño del módulo: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| El controlador: | SSD1306 o equivalente |
| Ver Algle: | Todos los ángulos de visión |
| El color: | Blanco y azul opcionales |
| Vidrio: | Se trata de un sistema de transmisión de luz de alta definición. |
| Fuente de alimentación: | 3 V / 5 V |
| Relación de contraste: | 2000: 1 (Contraste de la habitación oscura) |
| Tiempo de funcionamiento: | -40°C a +85°C |
| Conformidad: | Conforme con las normas REACH y RoHS |
12864 OLED, 0,96 "SPI 7 Pin, SSD1306 Pantalla OLED (COG + PCB)Dibujo

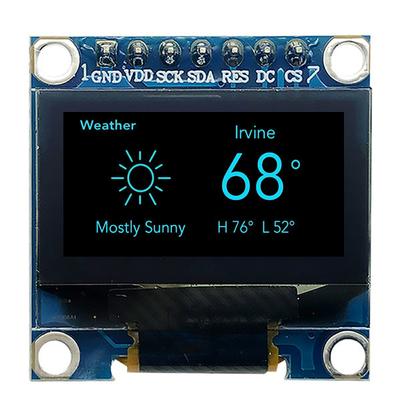

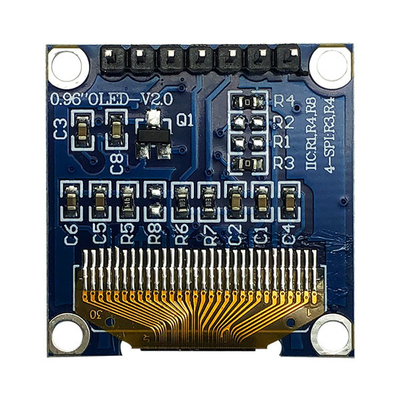

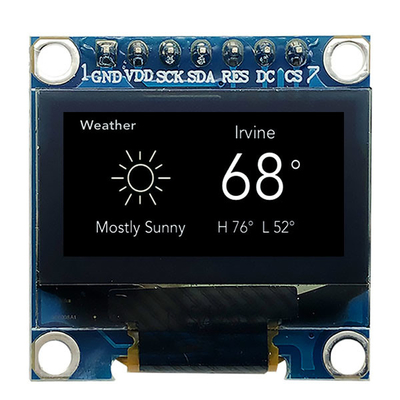

12864 OLED, 0,96" SPI 7 Pin, SSD1306 Pantalla OLED (COG+PCB) Imagen del producto
